Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
3002012
Contacteer ons
2 Passages Pneumatische enElektrische rotatie-unieOndersteuning van de verzending van vermogen en signalen

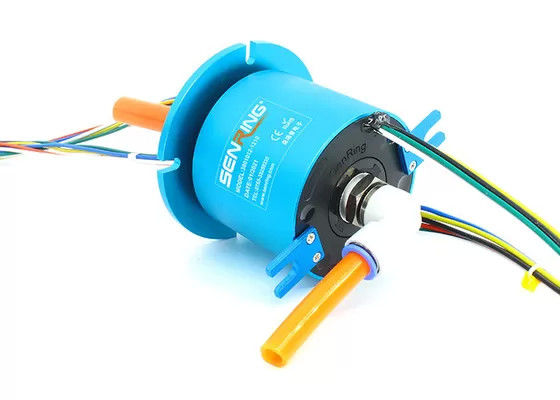

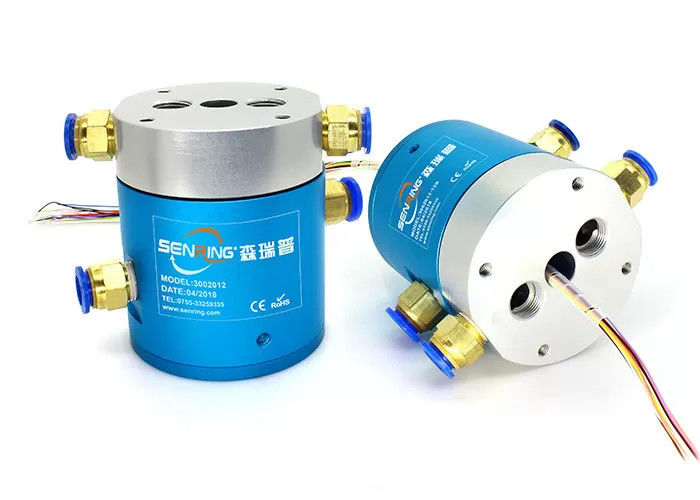

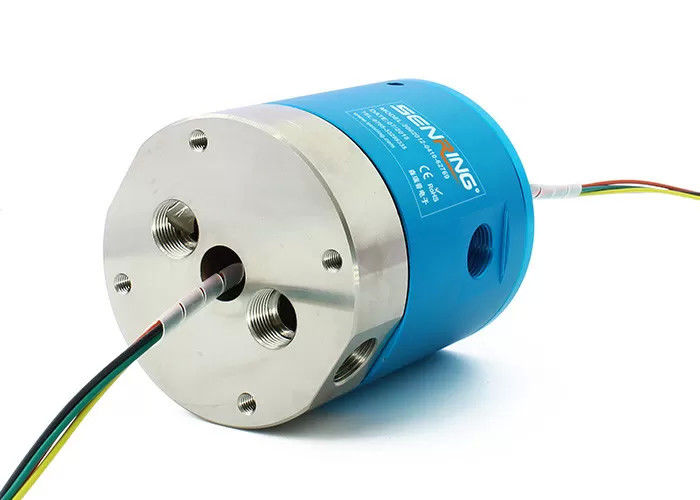

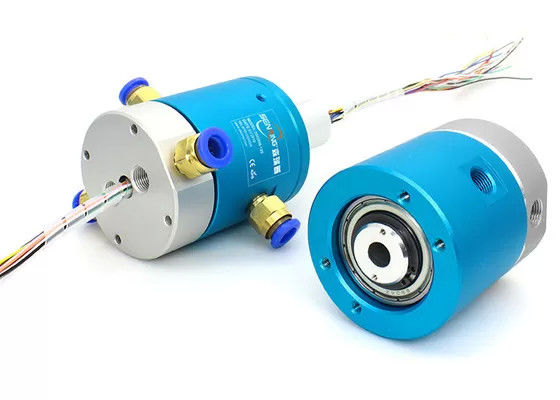

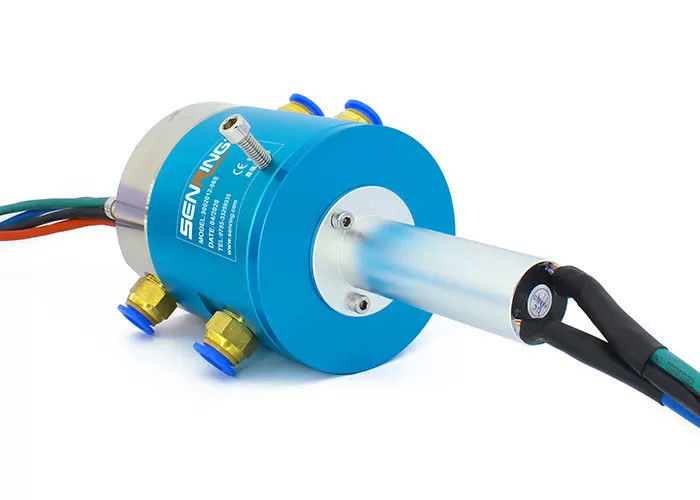

Beschrijving van 3002012 Pneumatische roterende band
De SenRing 3002-serie twee-kanaals pneumatische slip ring is een dubbele-kanaal pneumatische en elektrische hybride slip ring die 360 graden kan draaien om twee kanalen van perslucht, stoom,vacuüm en andere gasmediaDe 3002-serie pneumatische en elektrische hybride slip ring kan niet alleen gas doorgeven,maar ook verschillende stromen van 2A tot 800A mengen en overbrengenHet heeft de voordelen van kleine afmetingen, licht gewicht, klein koppel en meerdere gaskanalen die elkaar niet verstoren.
kenmerken van 3002012 pneumatische roterende verbinding
1. Ondersteuning van de verzending van gemengd vermogen en signalen,zoals USB,HDMI, 1000M ethernet, VGA, DVI, coaxial RF (hoge frequentie), servomotorsignaal,industriële bus slip ringen... enz.;
2. 360° vervoeren van perslucht, stoom, vacuüm, negatieve druk, positieve druk, enz.;
3. Max. Druk: 1Mpa (vacuüm: -1,5 kPa, hogere druk kan worden aangepast);
4. ondersteunen 2 G3/8 "poort voor 10 ~ 12 mm buizen;
Technische specificatie van 3002012 Pneumatische roterende band
| Passages ((Gas) | 2 passages |
| Grootte van de buis | 10~12 mm buis, G3/8" poort |
| Mechanische gegevens | |
| Spec. | gegevens |
| Werkgelegenheid | 20 miljoen voor referenten (afhankelijk van de arbeidsomstandigheden) |
| Maximale werkingssnelheid | 250 RPM continu, 1000 RPM met tussenpozen |
| Werktijd. | -30°C tot 80°C |
| Werkvochtigheid | 0~85% RH |
| Contact Materia | Edel metaal |
| Huismateriaal | aluminiumlegering |
| IP-klasse | IP51 |
| Max. opereren Druk |
Positieve druk 1Mpa, vacuüm -90kPa | |
| koppel | < 0,2 N.m. | |
| Elektrische gegevens | ||
| Spec. | gegevens | |
| Kracht | Signaal | |
| Spanningsbereik | 0~440VAC/VDC | 0~440VAC/VDC |
| Isolatieweerstand | Voor de toepassing van de onderstaande voorschriften: | Voor de toepassing van de onderstaande voorschriften: |
| Looddraad specificatie. | AWG17# Verzilverde teflondraad | AWG22# Verzilverde teflondraad |
| Lange looddraad | standaard 250mm (kan aangepast worden) | |
| Isolatieweerstand | 500VAC@50Hz,6s | |
| Elektrisch lawaai | < 0,01Ω | |
Deel nr. beschrijving
Tekening
Lijst van standaardmodellen
| Model | Passages ((Gas) | Portgrootte | Grootte van de buis |
| 3002012 | 2 passages | G3/8" | 10 tot en met 12 mm |
| Model | Passages ((Gas) | Portgrootte | Grootte van de buis | Signalcircuits ((2A) | Lange L ((mm) |
| 3002012-06S | 2 passages | G3/8" | 10 tot en met 12 mm | 6 | 14 |
| 3002012-12S | 2 passages | G3/8" | 10 tot en met 12 mm | 12 | 21 |
| 3002012-24S | 2 passages | G3/8" | 10 tot en met 12 mm | 24 | 35 |
| 3002012-36S | 2 passages | G3/8" | 10 tot en met 12 mm | 36 | 52.3 |
| 3002012-56S | 2 passages | G3/8" | 10 tot en met 12 mm | 56 | 82 |
Tekening
Lijst van standaardmodellen
| Model | Passages ((Gas) | Portgrootte | Grootte van de buis | Stroomcircuits ((10A) | Signalcircuits ((2A) | Lange L ((mm) |
| 3002012-06S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 6 | 48 |
| 3002012-0610 | 2 Passages | G3/8" | 10 tot en met 12 mm | 6 | 0 | 48 |
| 3002012-12S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 12 | 72 |
| 3002012-0610-06S | 2 Passages | G3/8" | 10 tot en met 12 mm | 6 | 6 | 72 |
| 3002012-1210 | 2 Passages | G3/8" | 10 tot en met 12 mm | 12 | 0 | 72 |
| 3002012-0610-12S | 2 Passages | G3/8" | 10 tot en met 12 mm | 6 | 12 | 96 |
| 3002012-1210-06S | 2 Passages | G3/8" | 10 tot en met 12 mm | 12 | 6 | 96 |
| 3002012-18S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 18 | 96 |
| 3002012-1810 | 2 Passages | G3/8" | 10 tot en met 12 mm | 18 | 0 | 96 |
| 3002012-0610-18S | 2 Passages | G3/8" | 10 tot en met 12 mm | 6 | 18 | 120 |
| 3002012-24S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 24 | 120 |
| 3002012-2410 | 2 Passages | G3/8" | 10 tot en met 12 mm | 24 | 0 | 120 |
| 3002012-36S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 36 | 168 |
| 3002012-1210-24S | 2 Passages | G3/8" | 10 tot en met 12 mm | 12 | 24 | 168 |
| 3002012-3610 | 2 Passages | G3/8" | 10 tot en met 12 mm | 36 | 0 | 168 |
| 3002012-48S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 48 | 216 |
| 3002012-1210-36S | 2 Passages | G3/8" | 10 tot en met 12 mm | 12 | 36 | 216 |
| 3002012-4810 | 2 Passages | G3/8" | 10 tot en met 12 mm | 48 | 0 | 216 |
| 3002012-60S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 60 | 264 |
| 3002012-1210-48S | 2 Passages | G3/8" | 10 tot en met 12 mm | 12 | 48 | 264 |
| 3002012-72S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 72 | 312 |
| 3002012-2410-48S | 2 Passages | G3/8" | 10 tot en met 12 mm | 24 | 48 | 312 |
| 3002012-84S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 84 | 360° |
| 3002012-2410-60S | 2 Passages | G3/8" | 10 tot en met 12 mm | 20 | 60 | 360° |
| 3002012-96S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 96 | 408 |
| 3002012-108S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 108 | 456 |
| 3002012-120S | 2 Passages | G3/8" | 10 tot en met 12 mm | 0 | 120 | 504 |
