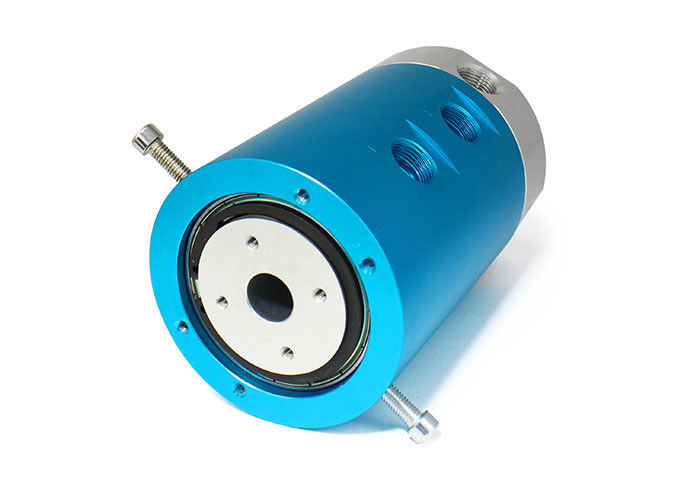

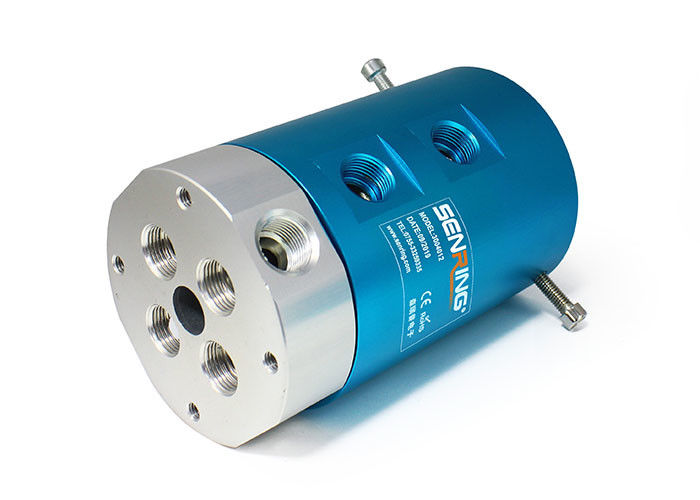

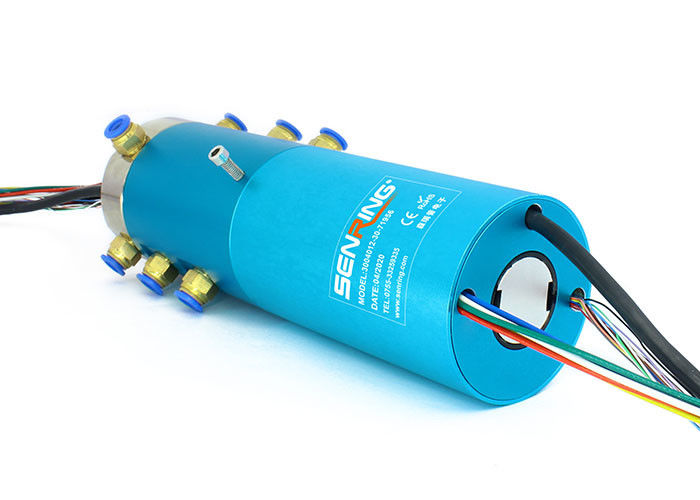

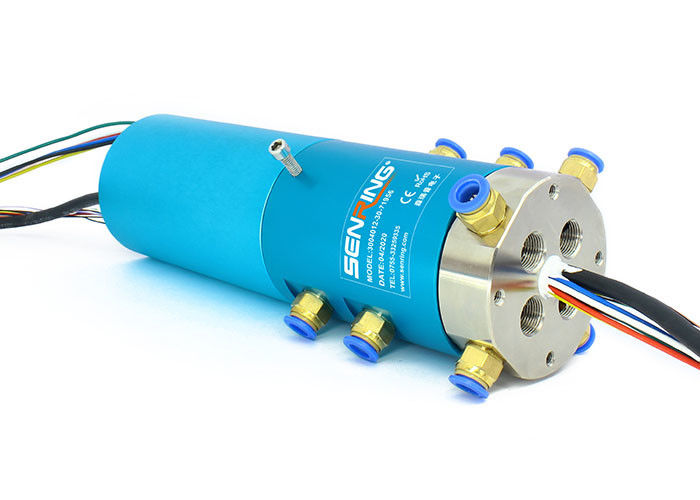

G3/8 4 Passage Pneumatische en Elektrische Roterende Unie 6~56 Kringen
Beschrijving van Pneumatische Roterende Unie 3004012
SenRing 3004 reeksen pneumatische roterende verbinding is 4 kanaliseert roterende pneumatische verbinding die 360 graden kan roteren om 2 kanalen van samengeperste lucht, stoom, vacuüm, en andere gasmedia over te brengen. Het steunt diverse gaspijpen met diameters van 4mm, 6mm, 8mm, 10mm, en 12mm. De roterende verbinding van het 3004 reeksengas kan niet alleen gassen maar ook de gemengde transmissie van diverse stromen overbrengen die van 2A tot 800A gaan. Het heeft de voordelen van kleine grootte, lichtgewicht, kleine torsie, en veelvoudige gaskanalen die zich niet in elkaar mengen.
Eigenschappen van Pneumatische Roterende Unie 3004012
1. Een van de vier-kanaal roterende verbinding luchtpijp die 1012mm luchtpijpen met een centrale opening van 17mm steunt;
2. Het kan voedinglijnen, signaallijnen, Ethernet, USB, industriële bussen, controlelijnen, solenoïdekleppen, inductielijnen, enz. mengen;
3. Het middel dat kan overgaan door omvat samengeperste lucht, waterstof, stikstof, chemisch gemengd gas, stoom, koelwater, warm water, hete olie, aardolie, zwavelzuur, dranken, enz.
Technische Beschrijving van Pneumatische Roterende Unie 3004012
| Passages (Gas) | 4 passages |
| Pijpgrootte | 10~12mm pijp, Haven van G3/8 de“ |
| Mechanische Gegevens | |
| Spec. | gegevens |
| Beroepsleven | 20millions voor ref (hangt van arbeidsvoorwaarden af) |
| Max. Werkende Snelheid | 250RPM onophoudelijk, 1000RPM bij tussenpozen |
| Het werk temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contact Materia | Edel metaal |
| Huisvestingsmateriaal | aluminiumlegering |
| IP Rang | IP51 |
| Het Max. Werken Druk |
Positieve Druk 1Mpa, Vacuüm-90kpa | |
| torsie | <0> | |
| Elektrogegevens | ||
| Spec. | gegevens | |
| Macht | Signaal | |
| Voltagewaaier | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | <500m> | <500m> |
| Looddraad Spec. | AWG17# Silver-plated teflondraad | AWG22# Silver-plated teflondraad |
| De lengte van de looddraad | norm 250mm (kan worden aangepast) | |
| Insolutionweerstand | 500VAC@50Hz, 6s | |
| Elektrolawaai | <0> | |
Artikelnummerbeschrijving
Tekening
Standaard modellijst
| Model | Passages (Gas) | Havengrootte | Pijpgrootte |
| 3004012 | 4 passages | G3/8“ | 10~12mm |
| Model | Passages (Gas) | Havengrootte | Pijpgrootte | Signaalkringen (2A) | Lengte L (mm) |
| 3004012-06S | 4 passages | G3/8“ | 10~12mm | 6 | 14 |
| 3004012-12S | 4 passages | G3/8“ | 10~12mm | 12 | 21 |
| 3004012-24S | 4 passages | G3/8“ | 10~12mm | 24 | 35 |
| 3004012-36S | 4 passages | G3/8“ | 10~12mm | 36 | 52.3 |
| 3004012-56S | 4 passages | G3/8“ | 10~12mm | 56 | 82 |
Tekening
Standaard modellijst
| Model | Passages (Gas) | Havengrootte | Pijpgrootte | Machtskringen (10A) | Signaalkringen (2A) | Lengte L (mm) |
| 3004012-06S | 4 passages | G3/8“ | 10~12mm | 0 | 6 | 48 |
| 3004012-0610 | 4 passages | G3/8“ | 10~12mm | 6 | 0 | 48 |
| 3004012-12S | 4 passages | G3/8“ | 10~12mm | 0 | 12 | 72 |
| 3004012-0610-06S | 4 passages | G3/8“ | 10~12mm | 6 | 6 | 72 |
| 3004012-1210 | 4 passages | G3/8“ | 10~12mm | 12 | 0 | 72 |
| 3004012-0610-12S | 4 passages | G3/8“ | 10~12mm | 6 | 12 | 96 |
| 3004012-1210-06S | 4 passages | G3/8“ | 10~12mm | 12 | 6 | 96 |
| 3004012-18S | 4 passages | G3/8“ | 10~12mm | 0 | 18 | 96 |
| 3004012-1810 | 4 passages | G3/8“ | 10~12mm | 18 | 0 | 96 |
| 3004012-0610-18S | 4 passages | G3/8“ | 10~12mm | 6 | 18 | 120 |
| 3004012-24S | 4 passages | G3/8“ | 10~12mm | 0 | 24 | 120 |
| 3004012-2410 | 4 passages | G3/8“ | 10~12mm | 24 | 0 | 120 |
| 3004012-36S | 4 passages | G3/8“ | 10~12mm | 0 | 36 | 168 |
| 3004012-1210-24S | 4 passages | G3/8“ | 10~12mm | 12 | 24 | 168 |
| 3004012-3610 | 4 passages | G3/8“ | 10~12mm | 36 | 0 | 168 |
| 3004012-48S | 4 passages | G3/8“ | 10~12mm | 0 | 48 | 216 |
| 3004012-1210-36S | 4 passages | G3/8“ | 10~12mm | 12 | 36 | 216 |
| 3004012-4810 | 4 passages | G3/8“ | 10~12mm | 48 | 0 | 216 |
| 3004012-jaren '60 | 4 passages | G3/8“ | 10~12mm | 0 | 60 | 264 |
| 3004012-1210-48S | 4 passages | G3/8“ | 10~12mm | 12 | 48 | 264 |
| 3004012-72S | 4 passages | G3/8“ | 10~12mm | 0 | 72 | 312 |
| 3004012-2410-48S | 4 passages | G3/8“ | 10~12mm | 24 | 48 | 312 |
| 3004012-84S | 4 passages | G3/8“ | 10~12mm | 0 | 84 | 360 |
| 3004012-2410-jaren '60 | 4 passages | G3/8“ | 10~12mm | 20 | 60 | 360 |
| 3004012-96S | 4 passages | G3/8“ | 10~12mm | 0 | 96 | 408 |
| 3004012-108S | 4 passages | G3/8“ | 10~12mm | 0 | 108 | 456 |
| 3004012-120S | 4 passages | G3/8“ | 10~12mm | 0 | 120 | 504 |
