Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
3002006
Contacteer ons

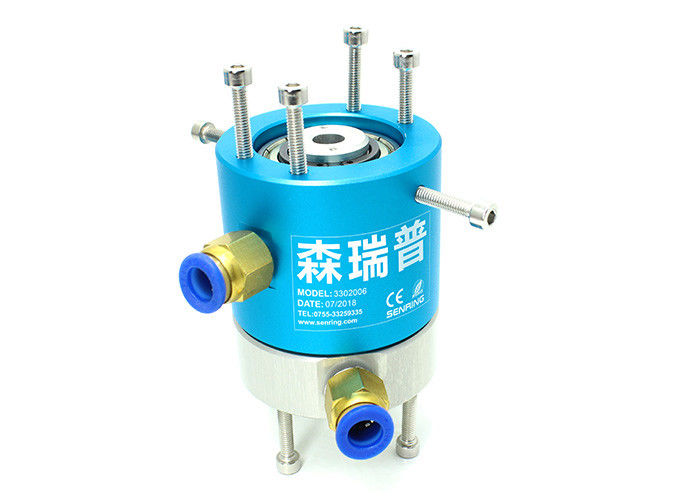

Compacte Grootte en Lichtgewichtg1/8 de Pneumatische Roterende Unie van de“ 2 Gaspassage
Beschrijving van Pneumatische Roterende Unie 3002006
SENRING twee passages roterende vakbonden 3002006 reeksen, steung1/8 haven voor 6~8mm pijpen, kunnen diverse media met inbegrip van lucht, stoom, vacuüm, negatieve druk, positieve druk… enz. overbrengen wanneer 360° roterend,
Voordelen:
1. compacte grootte;
2. lichtgewicht;
3. lage torsie
Eigenschappen van Pneumatische Roterende Unie 3002006

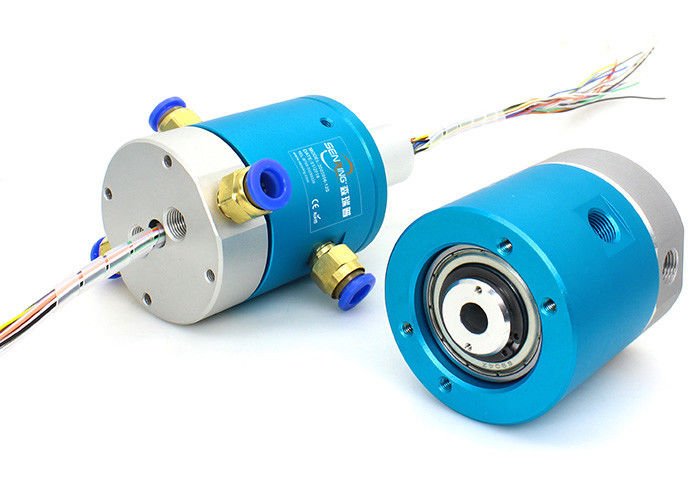

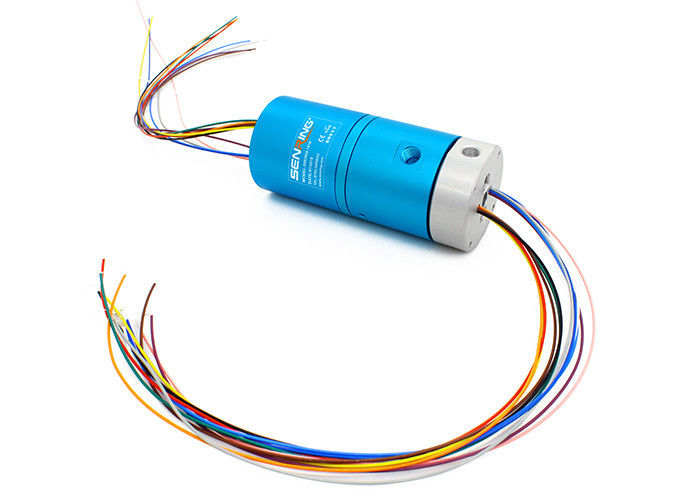

1. De steun brengt gemengde macht en signalen, zoals USB, HDMI, 1000M ethernet, VGA, DVI, coaxiaal rf (hoge frequentie), servomotorsignaal, industriële bussleepringen… over enz.
2. 360° brengen samengeperste lucht, stoom, vacuüm, negatieve druk, positieve druk… enz. over
3. Max. Druk: 1Mpa (vacuüm: -1.5kPa, kan de hogere Druk worden aangepast);
4. Steun 2 haven van G1/8 de“ voor 6~8mm pijpen;
Technische Beschrijving van Pneumatische Roterende Unie 3002006
| Passages (Gas) | 2 passages |
| Pijpgrootte | 6~8mm pijp, Haven van G1/8 de“ |
| Mechanische Gegevens | |
| Spec. | gegevens |
| Beroepsleven | 20millions voor ref (hangt van arbeidsvoorwaarden af) |
| Max. Werkende Snelheid | 250RPM onophoudelijk, 1000RPM bij tussenpozen |
| Het werk temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contact Materia | Edel metaal |
| Huisvestingsmateriaal | aluminiumlegering |
| IP Rang | IP51 |
| Het Max. Werken Druk |
Positieve Druk 1Mpa, Vacuüm-90kpa | |
| torsie | <0> | |
| Elektrogegevens | ||
| Spec. | gegevens | |
| Macht | Signaal | |
| Voltagewaaier | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | <500m> | <500m> |
| Looddraad Spec. | AWG17# Silver-plated teflondraad | AWG22# Silver-plated teflondraad |
| De lengte van de looddraad | norm 250mm (kan worden aangepast) | |
| Insolutionweerstand | 500VAC@50Hz, 6s | |
| Elektrolawaai | <0> | |
Artikelnummerbeschrijving
Tekening
Standaard modellijst
| Model | Passages (Gas) | Havengrootte | Pijpgrootte |
| 3002006 | 2 passages | G1/8“ | 6~8mm |
| Model | Passages (Gas) | Havengrootte | Pijpgrootte | Signaalkringen (2A) | Lengte L (mm) |
| 3002006-06S | 2 passages | G1/8“ | 6~8mm | 6 | 14 |
| 3002006-12S | 2 passages | G1/8“ | 6~8mm | 12 | 21 |
| 3002006-24S | 2 passages | G1/8“ | 6~8mm | 24 | 35 |
| 3002006-36S | 2 passages | G1/8“ | 6~8mm | 36 | 52.3 |
| 3002006-56S | 2 passages | G1/8“ | 6~8mm | 56 | 82 |
Tekening
Standaard modellijst
| Model | Passages (Gas) | Havengrootte | Pijpgrootte | Machtskringen (10A) | Signaalkringen (2A) | Lengte L (mm) |
| 3002006-06S | 2 passages | G1/8“ | 6~8mm | 0 | 6 | 38 |
| 3002006-0610 | 2 passages | G1/8“ | 6~8mm | 6 | 0 | 38 |
| 3002006-12S | 2 passages | G1/8“ | 6~8mm | 0 | 12 | 55 |
| 3002006-0610-06S | 2 passages | G1/8“ | 6~8mm | 6 | 6 | 55 |
| 3002006-1210 | 2 passages | G1/8“ | 6~8mm | 12 | 0 | 55 |
| 3002006-0610-12S | 2 passages | G1/8“ | 6~8mm | 6 | 12 | 71.5 |
| 3002006-1210-06S | 2 passages | G1/8“ | 6~8mm | 12 | 6 | 71.5 |
| 3002006-18S | 2 passages | G1/8“ | 6~8mm | 0 | 18 | 71.5 |
| 3002006-1810 | 2 passages | G1/8“ | 6~8mm | 18 | 0 | 71.5 |
| 3002006-0610-18S | 2 passages | G1/8“ | 6~8mm | 6 | 18 | 88.5 |
| 3002006-24S | 2 passages | G1/8“ | 6~8mm | 0 | 24 | 88.5 |
| 3002006-jaren '30 | 2 passages | G1/8“ | 6~8mm | 0 | 30 | 106 |
| 3002006-36S | 2 passages | G1/8“ | 6~8mm | 0 | 36 | 125 |
