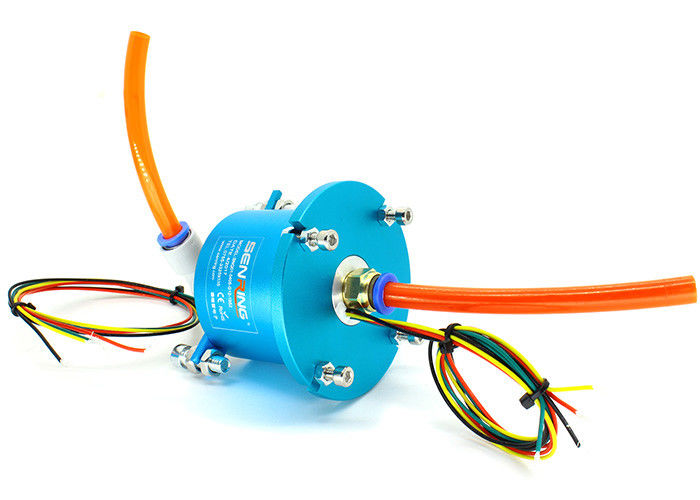

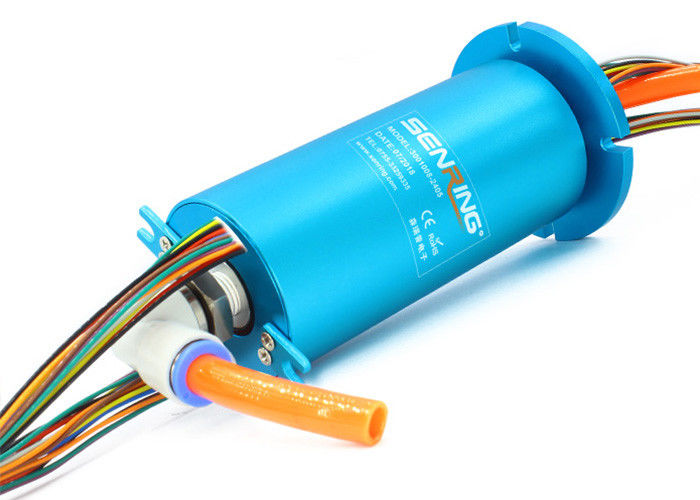

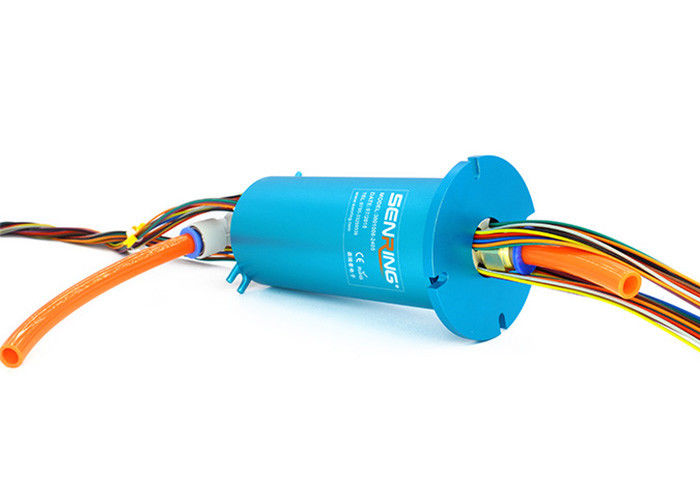

De pneumatische Roterende Unie met Flenssteun kan met Holle Schachtsteun worden aangepast
Beschrijving van Pneumatische Roterende Unie 3001008
Senring 3001 pneumatische roterende verbinding is één enkele passage roterende verbinding die 360 graden kan roteren om diverse gasmedia zoals samengeperste lucht, stoom, en vacuüm over te brengen. Het steunt veelvoudige gaspijpen van 4mm, 6mm, 8mm, 10mm, en 12mm. De 3001 reeksen pneumatische roterende verbinding omvat ook een elektro roterende gezamenlijke reeks, die niet alleen gas kan overbrengen, maar ook mengt en brengt diverse stromen over die van 2A tot 800A gaan. De verbinding van de 3001008 reeksen roterende pijp heeft de voordelen van kleine grootte, lichtgewicht, en lage torsie.
Eigenschappen van Pneumatische Roterende Unie 3001008
1. Dit is één enkele passage roterende verbinding met 1 inham en 1 afzet voor gas en elektriciteitstransmissie.
2. Het montage heeft van een G1/4 de“ en steunt pijpdiameters van 610mm.
3. Het kan machtslijnen, signaallijnen, industriële bussen, controlelijnen, en ontdekkende lijnen mengen.
4. Het is geïnstalleerd via een standaardflens en kan ook met een holle schacht worden aangepast.
5. Het kan diverse media, met inbegrip van samengeperste lucht, stikstof, chemische mengsels, stoom, koelwater, warm water, en hete olie overbrengen.
Technische Beschrijving van Pneumatische Roterende Unie 3001008
| Passages (Gas) | 1 passage |
| Pijpgrootte | 8mm pijp, Haven van G1/4 de“ |
| Mechanische Gegevens | |
| Spec. | gegevens |
| Beroepsleven | 20millions voor ref (hangt van arbeidsvoorwaarden af) |
| Max. Werkende Snelheid | 250RPM onophoudelijk, 1000RPM bij tussenpozen |
| Het werk temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contact Materia | Edel metaal |
| Huisvestingsmateriaal | aluminiumlegering |
| IP Rang | IP51 |
| Het Max. Werken Druk |
Positieve Druk 10Mpa, Vacuüm-90kpa | |
| torsie | 0.2N.m | |
| Elektrogegevens | ||
| Spec. | gegevens | |
| Macht | Signaal | |
| Voltagewaaier | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | <500m> | <500m> |
| Looddraad Spec. | AWG17# Silver-plated teflondraad | AWG22# Silver-plated teflondraad |
| De lengte van de looddraad | norm 200mm (kan worden aangepast) | |
| Insolutionweerstand | 500VAC@50Hz, 6s | |
| Elektrolawaai | <0> | |
Artikelnummerbeschrijving
Tekening
Standaard modellijst
| ModelList | Passages (Gas) | Machtskringen (10A) | Signaalkringen (2A) | Lengte L (mm) |
| 3001008-02S | 1 passage | 0 | 2 | 34 |
| 3001008-0210 | 1 passage | 2 | 0 | 34 |
| 3001008-03S | 1 passage | 0 | 3 | 34 |
| 3001008-0310 | 1 passage | 3 | 0 | 34 |
| 3001008-06 | 1 passage | 0 | 6 | 34 |
| 3001008-0210-04S | 1 passage | 2 | 4 | 34 |
| 3001008-0410-02S | 1 passage | 4 | 2 | 34 |
| 3001008-0610 | 1 passage | 6 | 0 | 34 |
| 3001008-12S | 1 passage | 0 | 12 | 52 |
| 3001008-0210-10S | 1 passage | 2 | 10 | 52 |
| 3001008-0310-09S | 1 passage | 3 | 9 | 52 |
|
3001008-0410-08S
|
1 passage | 4 | 8 | 52 |
| 3001008-0610-06S | 1 passage | 6 | 6 | 52 |
| 3001008-0810-04S | 1 passage | 8 | 4 | 52 |
| 3001008-1010-02S | 1 passage | 10 | 2 | 52 |
| 3001008-1210 | 1 passage | 12 | 0 | 52 |
Tekening
Standaard modellijst
| ModelList | Passages (Gas) | Machtskringen (10A) | Signaalkringen (2A) | Lengte L (mm) |
|
3001008-1210-06S
|
1 passage | 12 | 6 | 71.5 |
|
3001008-1410-04S
|
1 passage | 14 | 4 | 71.5 |
|
3001008-1610-02S
|
1 passage | 16 | 2 | 71.5 |
|
3001008-18S
|
1 passage | 0 | 18 | 71.5 |
|
3001008-0210-16S
|
1 passage | 2 | 16 | 71.5 |
|
3001008-0410-14S
|
1 passage | 4 | 14 | 71.5 |
|
3001008-0610-12S
|
1 passage | 6 | 12 | 71.5 |
|
3001008-0810-10S
|
1 passage | 8 | 10 | 71.5 |
|
3001008-1010-08S
|
1 passage | 10 | 8 | 71.5 |
| 3001008-24S | 1 passage | 0 | 24 | 88.5 |
| 3001008-0410-jaren '20 | 1 passage | 4 | 20 | 88.5 |
| 3001008-0610-18S | 1 passage | 6 | 18 | 88.5 |
| 3001008-1210-12S | 1 passage | 12 | 12 | 88.5 |
| 3001008-1810-06S | 1 passage | 18 | 6 | 88.5 |
| 3001008-2410 | 1 passage | 24 | 0 | 88.5 |
| 3001008-jaren '30 | 1 passage | 0 | 30 | 105 |
| 3001008-0210-28S | 1 passage | 2 | 28 | 105 |
| 3001008-0410-26S | 1 passage | 4 | 26 | 105 |
| 3001008-0610-24S | 1 passage | 6 | 24 | 105 |
|
3001008-1210-18S
|
1 passage | 12 | 18 | 105 |
|
3001008-36S
|
1 passage | 0 | 36 | 122 |
|
3001008-0410-32S
|
1 passage | 4 | 32 | 122 |
|
3001008-0610-jaren '30
|
1 passage | 6 | 30 | 122 |
|
3001008-42S
|
1 passage | 0 | 42 | 139 |
|
3001008-0410-38S
|
1 passage | 4 | 38 | 139 |
|
3001008-48S
|
1 passage | 0 | 48 | 156 |
|
3001008-56S
|
1 passage | 0 | 56 | 178 |
|
3001008-72S
|
1 passage | 0 | 72 | 223 |

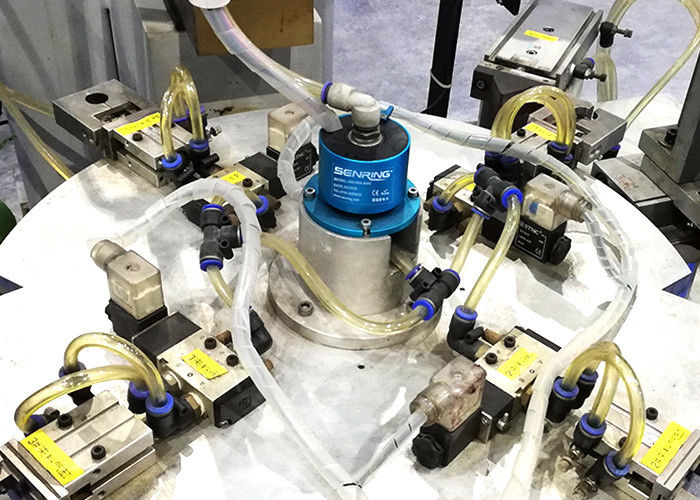

De pneumatische/Hydraulische roterende unie wordt ontworpen voor roterende apparaten en het kan veilige en stabiele hybride transmissie voor de multidruk van de passagelucht en vloeibare media verstrekken. Met modulair ontwerp, is het stabieler en betrouwbaar. Met droeg door ontwerp, kan het draden overgaan of andere apparaten overgaan.
