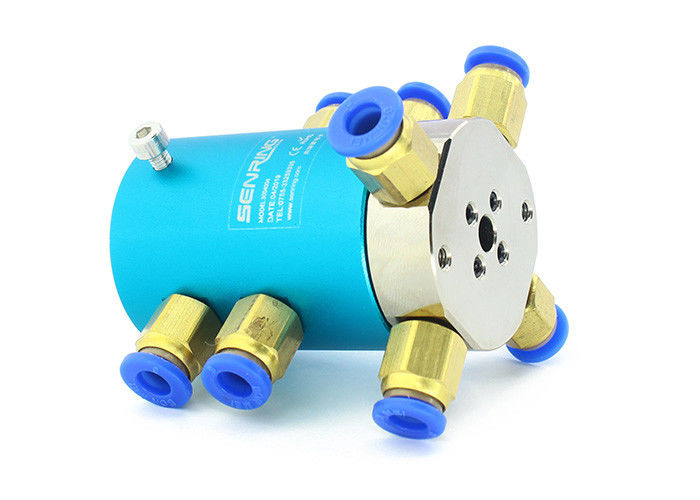

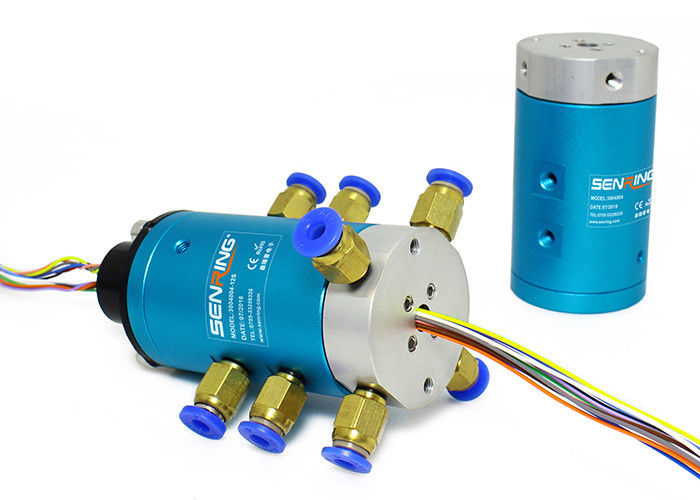

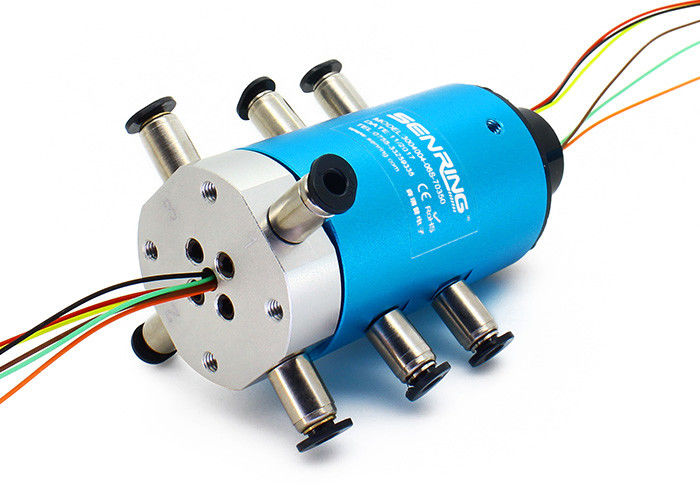

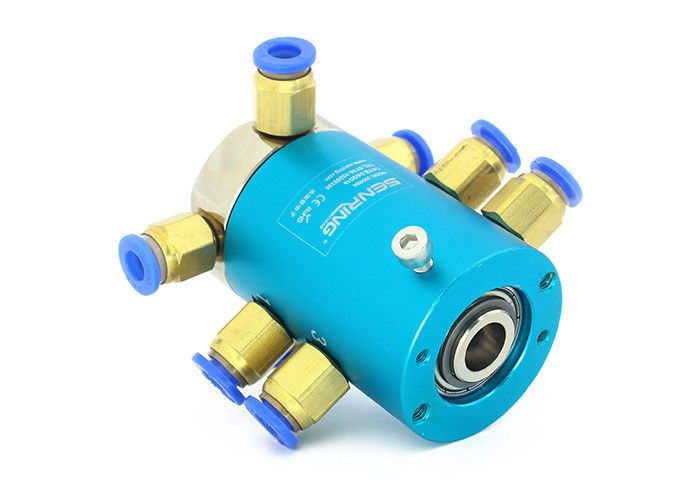

4 Roterende Unie 6~36 Kringen Elektrosteun 4 van passagepnuematic M5-Haven voor 4mm Pijpen
Beschrijving van Pneumatische Roterende Unie 3004004
SENRING 3004004 reeksen 4 passages roterende vakbonden verstrekt een positieve verbinding tussen het stationaire door buizen leiden en een roterende cilinder en gepast op lucht, stoom, vacuüm toe. Beschikbaar in 3004004,3004004-06S, 3004004-12S, 3004004-24S, 3004004-36S-modellen. Voordelen: compact
De ringsmodellen van de SenRings worden de algemene misstap toegepast in veel toepassingen en materiaal, die systeemoplossingen wereldwijd verstrekken voor.
Het impliceert windenergie, controlemechanisme en industriële draaischijf, robot, techniekmachines, het video mornitoring van kabeltelevisie, medische apparatuur, militaire radar etc.…
Eigenschappen van Pneumatische Roterende Unie 3004004
1. Steun die gemengde macht en signalen, zoals USB, HDMI, 1000M ethernet, VGA, DVI, coaxiaal rf (hoge frequentie) overbrengen, servomotorsignaal, industriële bussleepringen, enz.
2. 360° brengt samengeperste lucht, stoom, vacuüm, negatieve druk, positieve druk… enz. over
3. Max. Druk: 1Mpa (vacuüm: -1.5kPa, kan de hogere Druk worden aangepast);
4. Steun 4 M5-haven voor 4mm pijpen;
Technische Beschrijving van Pneumatische Roterende Unie 3004004
| Passages (Gas) | 4 passages |
| Pijpgrootte | 4mm pijp, M5-haven |
| Mechanische Gegevens | |
| Spec. | gegevens |
| Beroepsleven | 20millions voor ref (hangt van arbeidsvoorwaarden af) |
| Max. Werkende Snelheid | 250RPM onophoudelijk, 1000RPM bij tussenpozen |
| Het werk temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contact Materia | Edel metaal |
| Huisvestingsmateriaal | aluminiumlegering |
| IP Rang | IP51 |
| Het Max. Werken Druk |
Positieve Druk 1Mpa, Vacuüm-90kpa | |
| torsie | <0> | |
| Elektrogegevens | ||
| Spec. | gegevens | |
| Macht | Signaal | |
| Voltagewaaier | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | <500m> | <500m> |
| Looddraad Spec. | AWG17# Silver-plated teflondraad | AWG22# Silver-plated teflondraad |
| De lengte van de looddraad | norm 250mm (kan worden aangepast) | |
| Insolutionweerstand | 500VAC@50Hz, 6s | |
| Elektrolawaai | <0> | |
Artikelnummerbeschrijving
Tekening
Standaard modellijst
| Model | Passages (Gas) | Havengrootte | Pijpgrootte |
| 3004004 | 4 passages | M5 | 4~6mm |
| Model | Passages (Gas) | Havengrootte | Pijpgrootte | Signaalkringen (2A) | Lengte L (mm) |
| 3004004-06S | 4 passages | M5 | 4~6mm | 6 | 14 |
| 3004004-12S | 4 passages | M5 | 4~6mm | 12 | 21 |
| 3004004-24S | 4 passages | M5 | 4~6mm | 24 | 35 |
| 3004004-36S | 4 passages | M5 | 4~6mm | 36 | 52 |
