Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
3012012
Contacteer ons

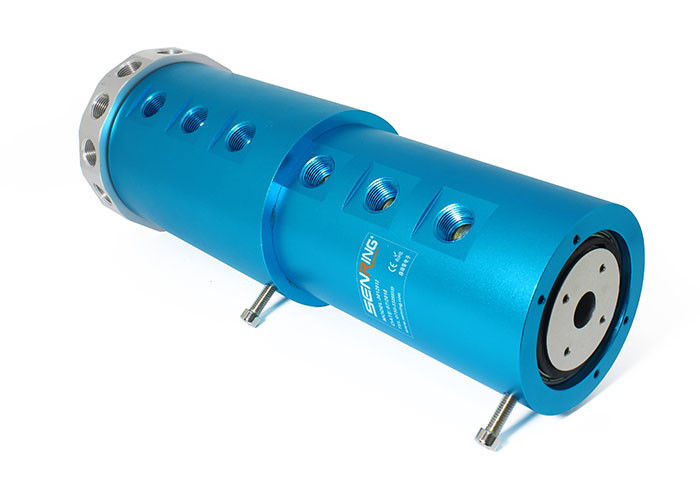

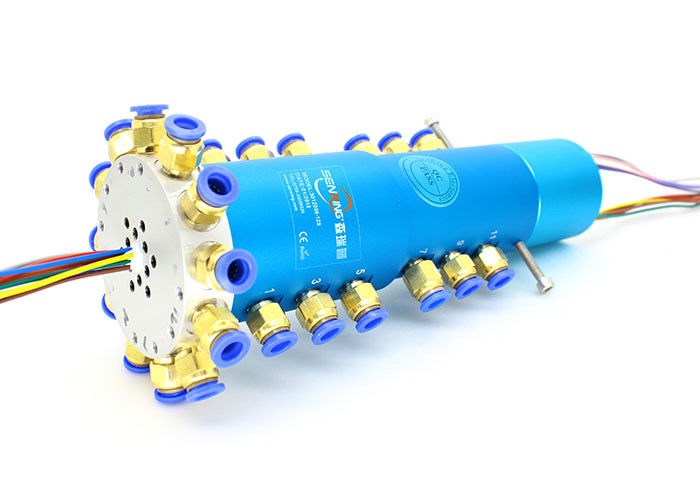

12 passage Pneumatische en Elektrische Roterende Unie Steun 10~12mm Pijpen
Beschrijving van 3012012 Pneumatische Roterende Unie
SENRING 12 passages Pneumatische & Elektrische Roterende Unie 3012012 reeksen haven met van standaardg3/8 de“ voor 10~12mm pijpen kan pneumatisch van statisch deel aan roterend deel van de apparaten overbrengen geschikt om diverse media met inbegrip van stoom over te brengen, vacuüm, Lucht, Vacuüm
Eigenschappen van 3012012 Pneumatische Roterende Unie
1. Steun die gemengde macht en signalen, zoals USB, HDMI, 1000M ethernet, VGA, DVI, coaxiaal rf (hoge frequentie) overbrengen, servomotorsignaal, industriële bussleepringen… enz.
2. 360° brengt samengeperste lucht, stoom, vacuüm, negatieve druk, positieve druk… enz. over
3. Max. Druk: 1Mpa (vacuüm: -1.5kPa, kan de hogere Druk worden aangepast);
4. Steun 12 haven van G3/8 de“ voor 10~12mm pijpen;
Artikelnummerbeschrijving
Tekening van 3012012 Pneumatische Roterende Unie
Standaard modellijst
| Model | Passages (Gas) | Havengrootte | Pijpgrootte |
| 3012012 | 12 passages | G3/8“ | 10~12mm |
| Model | Passages (Gas) | Havengrootte | Pijpgrootte | Signaalkringen (2A) | Lengte L (mm) |
| 3012012-06S | 12 passages | G3/8“ | 10~12mm | 6 | 14 |
| 3012012-12S | 12 passages | G3/8“ | 10~12mm | 12 | 21 |
| 3012012-24S | 12 passages | G3/8“ | 10~12mm | 24 | 35 |
| 3012012-36S | 12 passages | G3/8“ | 10~12mm | 36 | 52.3 |
| 3012012-56S | 12 passages | G3/8“ | 10~12mm | 56 | 82 |
Tekening
Standaard modellijst
| Model | Passages (Gas) | Havengrootte | Pijpgrootte | Machtskringen (10A) | Signaalkringen (2A) | Lengte L (mm) |
| 3012012-06S | 12 passages | G3/8“ | 10~12mm | 0 | 6 | 48 |
| 3012012-0610 | 12 passages | G3/8“ | 10~12mm | 6 | 0 | 48 |
| 3012012-12S | 12 passages | G3/8“ | 10~12mm | 0 | 12 | 72 |
| 3012012-0610-06S | 12 passages | G3/8“ | 10~12mm | 6 | 6 | 72 |
| 3012012-1210 | 12 passages | G3/8“ | 10~12mm | 12 | 0 | 72 |
| 3012012-0610-12S | 12 passages | G3/8“ | 10~12mm | 6 | 12 | 96 |
| 3012012-1210-06S | 12 passages | G3/8“ | 10~12mm | 12 | 6 | 96 |
| 3012012-18S | 12 passages | G3/8“ | 10~12mm | 0 | 18 | 96 |
| 3012012-1810 | 12 passages | G3/8“ | 10~12mm | 18 | 0 | 96 |
| 3012012-0610-18S | 12 passages | G3/8“ | 10~12mm | 6 | 18 | 120 |
| 3012012-24S | 12 passages | G3/8“ | 10~12mm | 0 | 24 | 120 |
| 3012012-2410 | 12 passages | G3/8“ | 10~12mm | 24 | 0 | 120 |
| 3012012-36S | 12 passages | G3/8“ | 10~12mm | 0 | 36 | 168 |
| 3012012-1210-24S | 12 passages | G3/8“ | 10~12mm | 12 | 24 | 168 |
| 3012012-3610 | 12 passages | G3/8“ | 10~12mm | 36 | 0 | 168 |
| 3012012-48S | 12 passages | G3/8“ | 10~12mm | 0 | 48 | 216 |
| 3012012-1210-36S | 12 passages | G3/8“ | 10~12mm | 12 | 36 | 216 |
| 3012012-4810 | 12 passages | G3/8“ | 10~12mm | 48 | 0 | 216 |
| 3012012-jaren '60 | 12 passages | G3/8“ | 10~12mm | 0 | 60 | 264 |
| 3012012-1210-48S | 12 passages | G3/8“ | 10~12mm | 12 | 48 | 264 |
| 3012012-72S | 12 passages | G3/8“ | 10~12mm | 0 | 72 | 312 |
| 3012012-2410-48S | 12 passages | G3/8“ | 10~12mm | 24 | 48 | 312 |
| 3012012-84S | 12 passages | G3/8“ | 10~12mm | 0 | 84 | 360 |
| 3012012-2410-jaren '60 | 12 passages | G3/8“ | 10~12mm | 20 | 60 | 360 |
| 3012012-96S | 12 passages | G3/8“ | 10~12mm | 0 | 96 | 408 |
| 3012012-108S | 12 passages | G3/8“ | 10~12mm | 0 | 108 | 456 |
| 3012012-120S | 12 passages | G3/8“ | 10~12mm | 0 | 120 | 504 |
Technische Beschrijving van 3012012 Pneumatische Roterende Unie
| Passages (Gas) | 12 passages |
| Pijpgrootte | 10~12mm pijp, Haven van G3/8 de“ |
| Mechanische Gegevens | |
| Spec. | gegevens |
| Beroepsleven | 20millions voor ref (hangt van arbeidsvoorwaarden af) |
| Max. Werkende Snelheid | 250RPM onophoudelijk, 1000RPM bij tussenpozen |
| Het werk temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contact Materia | Edel metaal |
| Huisvestingsmateriaal | aluminiumlegering |
| IP Rang | IP51 |
| Het Max. Werken Druk |
Positieve Druk 1Mpa, Vacuüm-90kpa | |
| torsie | <1> | |
| Elektrogegevens | ||
| Spec. | gegevens | |
| Macht | Signaal | |
| Voltagewaaier | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | <500m> | <500m> |
| Looddraad Spec. | AWG17# Silver-plated teflondraad | AWG22# Silver-plated teflondraad |
| De lengte van de looddraad | norm 250mm (kan worden aangepast) | |
| Insolutionweerstand | 500VAC@50Hz, 6s | |
| Elektrolawaai | <0> | |
