Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
3024004
Contacteer ons

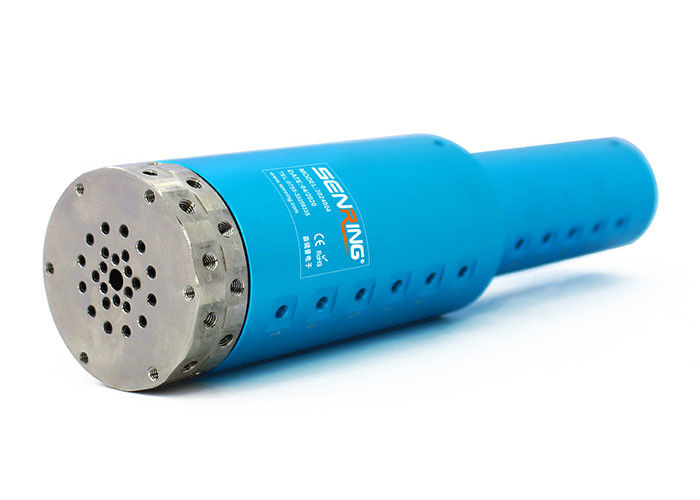

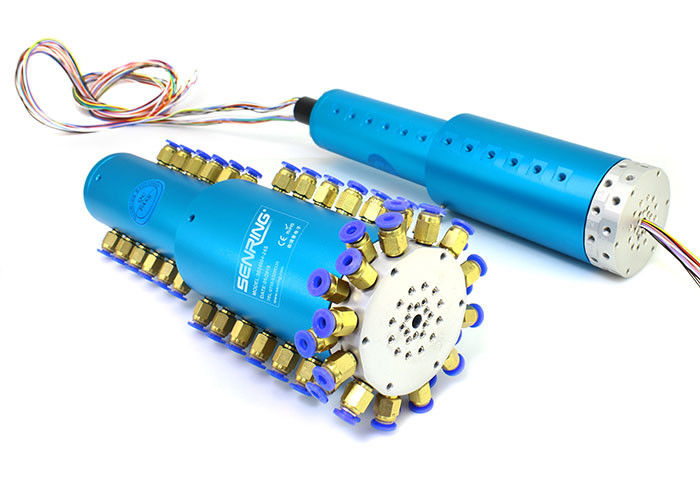

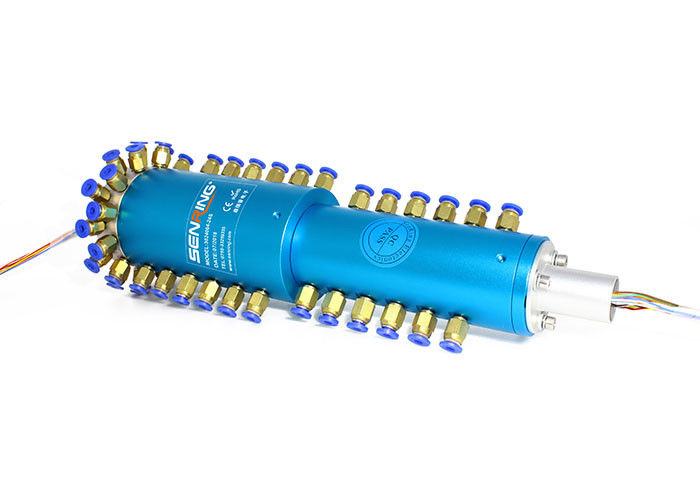

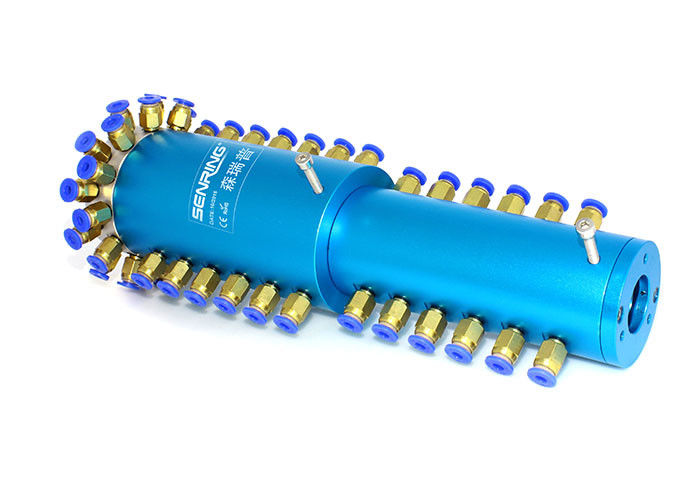

Pneumatische Roterende Unie 24 Passage+6~36-Kringen Elektrosteun 24 M5-Haven voor 4mm Pijpen
Beschrijving van 3024004 Pneumatische Roterende Unie
SENRING 3024004 reeksen 24 passages roterende vakbonden verstrekt een positieve verbinding tussen het stationaire door buizen leiden en een roterende cilinder en gepast op samengeperste lucht, stoom, de vacuüm. .etc-dienst toe. Beschikbaar in 3024004,3024004-06S, 3024004-12S, 3024004-24S, 3024004-36S-mod.
Wat is een pneumatische roterende unie?
De pneumatische roterende die vakbonden, als roterende die ook verbindingen worden bekend, zijn montage in pneumatische systemen wordt gebruikt omwenteling tussen delen toe te laten. De pneumatische roterende montage zit tussen een stationair deel en een bewegend deel.
Eigenschappen van 3024004 Pneumatische Roterende Unie
1. Steun die gemengde macht en signalen, zoals USB, HDMI, 1000M ethernet, VGA, DVI, coaxiaal rf (hoge frequentie) overbrengen, servomotor
2. signaal, industriële bussleepringen, enz.
3. 360° brengt samengeperste lucht, stoom, vacuüm, negatieve druk, positieve druk… enz. over
4. Max. Druk: 1Mpa (vacuüm: -1.5kPa, kan de hogere Druk worden aangepast);
5. Steun 24 M5-haven voor 4mm pijpen;
Artikelnummerbeschrijving
Tekening van 3024004 Pneumatische Roterende Unie
Standaard modellijst
| Model | Passages (Gas) | Havengrootte | Pijpgrootte |
| 3024004 | 24 passages | M5 | 4~6mm |
| Model | Passages (Gas) | Havengrootte | Pijpgrootte | Signaalkringen (2A) | Lengte L (mm) |
| 3024004-06S | 24 passages | M5 | 4~6mm | 6 | 14 |
| 3024004-12S | 24 passages | M5 | 4~6mm | 12 | 21 |
| 3024004-24S | 24 passages | M5 | 4~6mm | 24 | 35 |
| 3024004-36S | 24 passages | M5 | 4~6mm | 36 | 52 |
Technische Beschrijving van 3024004 Pneumatische Roterende Unie
| Passages (Gas) | 24 passages |
| Pijpgrootte | 4mm pijp, M5-haven |
| Mechanische Gegevens | |
| Spec. | gegevens |
| Beroepsleven | 20millions voor ref (hangt van arbeidsvoorwaarden af) |
| Max. Werkende Snelheid | 250RPM onophoudelijk, 1000RPM bij tussenpozen |
| Het werk temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contact Materia | Edel metaal |
| Huisvestingsmateriaal | aluminiumlegering |
| IP Rang | IP51 |
| Het Max. Werken Druk |
Positieve Druk 1Mpa, Vacuüm-90kpa | |
| torsie | <2> | |
| Elektrogegevens | ||
| Spec. | gegevens | |
| Macht | Signaal | |
| Voltagewaaier | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutionweerstand | <500m> | <500m> |
| Looddraad Spec. | AWG26# Silver-plated teflondraad | AWG26# Silver-plated teflondraad |
| De lengte van de looddraad | norm 250mm (kan worden aangepast) | |
| Insolutionweerstand | 500VAC@50Hz, 6s | |
| Elektrolawaai | <0> | |
