Pneumatische roterende verbinding kan worden gecombineerd om 6 ~ 56 circuits elektrische stroom / signaal over te dragen

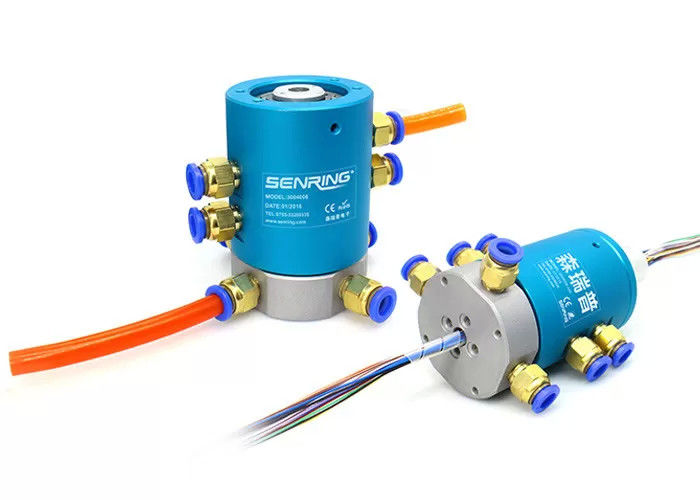

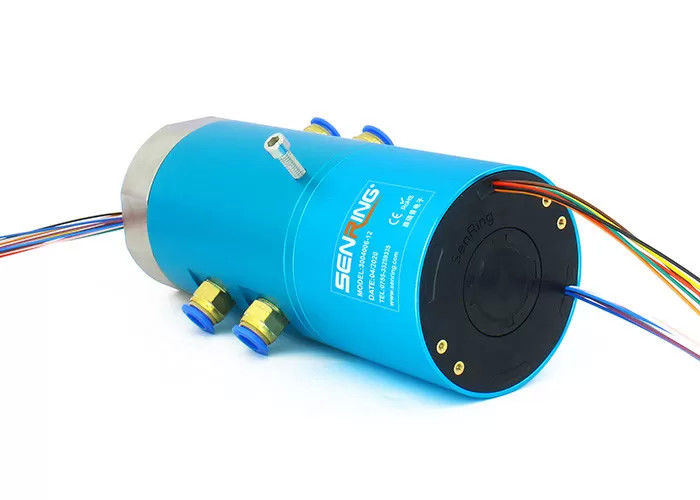

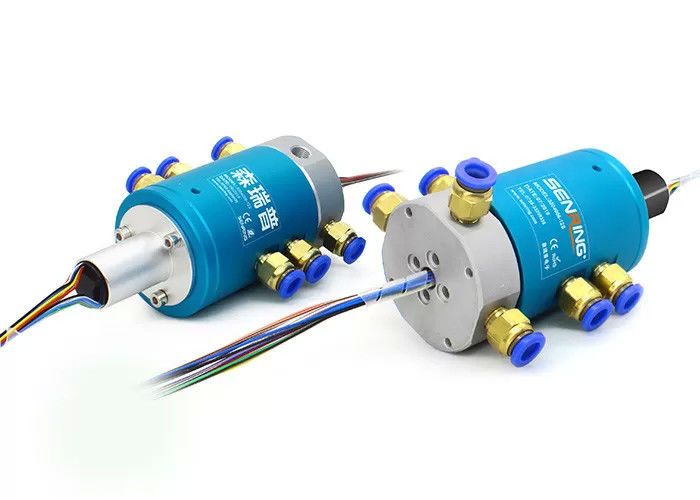

Beschrijving van 3004006 pneumatische roterende verbinding
De SenRing 3004-serie pneumatische rotatieverbinding is een 4-kanaals rotatieve pneumatische verbinding die 360 graden kan draaien om 2 kanalen gecomprimeerde lucht, stoom, vacuüm en andere gasmedia over te brengen.Het ondersteunt verschillende gasleidingen met een diameter van 4 mmDe 3004-serie gasrotatieverbinding kan niet alleen gassen overbrengen, maar ook gemengde overbrenging van verschillende stromen variërend van 2A tot 800A.lichtgewicht, klein koppel en meerdere gaskanalen die elkaar niet verstoren.
kenmerken van 3004006Pneumatische roterende verbinding
1. Het kan stroomvoorziening lijnen, signaal lijnen, Ethernet, USB, industriële bussen, besturingslijnen, magnetoventielen, inductie lijnen, enz.
2. De standaard is flens montage en holle as montage kan worden aangepast;
3Het doorlaatbare medium omvat compressielucht, waterstof, stikstof, chemisch gemengd gas, stoom, koelwater, warm water, hete olie, aardolie, zwavelzuur, dranken, enz.
Technische specificatie van 3004006 Pneumatische roterende band
| Passages ((Gas) | 4 passages |
| Grootte van de buis | 6~8 mm buis, G1/8" poort |
| Mechanische gegevens | |
| Spec. | gegevens |
| Werkgelegenheid | 20 miljoen voor referenten (afhankelijk van de arbeidsomstandigheden) |
| Maximale werkingssnelheid | 250 RPM continu, 1000 RPM met tussenpozen |
| Werktijd. | -30°C tot 80°C |
| Werkvochtigheid | 0~85% RH |
| Contact Materia | Edel metaal |
| Huismateriaal | aluminiumlegering |
| IP-klasse | IP51 |
| Max. opereren Druk |
Positieve druk 1Mpa, vacuüm -90kPa | |
| koppel | < 0,4 N.m. | |
| Elektrische gegevens | ||
| Spec. | gegevens | |
| Kracht | Signaal | |
| Spanningsbereik | 0~440VAC/VDC | 0~440VAC/VDC |
| Isolatieweerstand | Voor de toepassing van de onderstaande voorschriften: | Voor de toepassing van de onderstaande voorschriften: |
| Looddraad specificatie. | AWG17# Verzilverde teflondraad | AWG22# Verzilverde teflondraad |
| Lange looddraad | standaard 250mm (kan aangepast worden) | |
| Isolatieweerstand | 500VAC@50Hz,6s | |
| Elektrisch lawaai | < 0,01Ω | |
Deel nr. beschrijving
Tekening
Lijst van standaardmodellen
| Model | Passages ((Gas) | Portgrootte | Grootte van de buis |
| 3004006 | 4 passages | G1/8" | 6 tot en met 8 mm |
| Model | Passages ((Gas) | Portgrootte | Grootte van de buis | Signalcircuits ((2A) | Lange L ((mm) |
| 3004006-06S | 4 passages | G1/8" | 6 tot en met 8 mm | 6 | 14 |
| 3004006-12S | 4 passages | G1/8" | 6 tot en met 8 mm | 12 | 21 |
| 3004006-24S | 4 passages | G1/8" | 6 tot en met 8 mm | 24 | 35 |
| 3004006-36S | 4 passages | G1/8" | 6 tot en met 8 mm | 36 | 52.3 |
| 3004006-56S | 4 passages | G1/8" | 6 tot en met 8 mm | 56 | 82 |
Tekening
Lijst van standaardmodellen
| Model | Passages ((Gas) | Portgrootte | Grootte van de buis | Stroomcircuits ((10A) | Signalcircuits ((2A) | Lange L ((mm) |
| 3004006-06S | 4 Passages | G1/8" | 6 tot en met 8 mm | 0 | 6 | 38 |
| 3004006-0610 | 4 Passages | G1/8" | 6 tot en met 8 mm | 6 | 0 | 38 |
| 3004006-12S | 4 Passages | G1/8" | 6 tot en met 8 mm | 0 | 12 | 55 |
| 3004006-0610-06S | 4 Passages | G1/8" | 6 tot en met 8 mm | 6 | 6 | 55 |
| 3004006-1210 | 4 Passages | G1/8" | 6 tot en met 8 mm | 12 | 0 | 55 |
| 3004006-0610-12S | 4 Passages | G1/8" | 6 tot en met 8 mm | 6 | 12 | 71.5 |
| 3004006-1210-06S | 4 Passages | G1/8" | 6 tot en met 8 mm | 12 | 6 | 71.5 |
| 3004006-18S | 4 Passages | G1/8" | 6 tot en met 8 mm | 0 | 18 | 71.5 |
| 3004006-1810 | 4 Passages | G1/8" | 6 tot en met 8 mm | 18 | 0 | 71.5 |
| 3004006-0610-18S | 4 Passages | G1/8" | 6 tot en met 8 mm | 6 | 18 | 88.5 |
| 3004006-24S | 4 Passages | G1/8" | 6 tot en met 8 mm | 0 | 24 | 88.5 |
| 3004006-30S | 4 Passages | G1/8" | 6 tot en met 8 mm | 0 | 30 | 106 |
| 3004006-36S | 4 Passages | G1/8" | 6 tot en met 8 mm | 0 | 36 | 125 |
