Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
F056
Contacteer ons

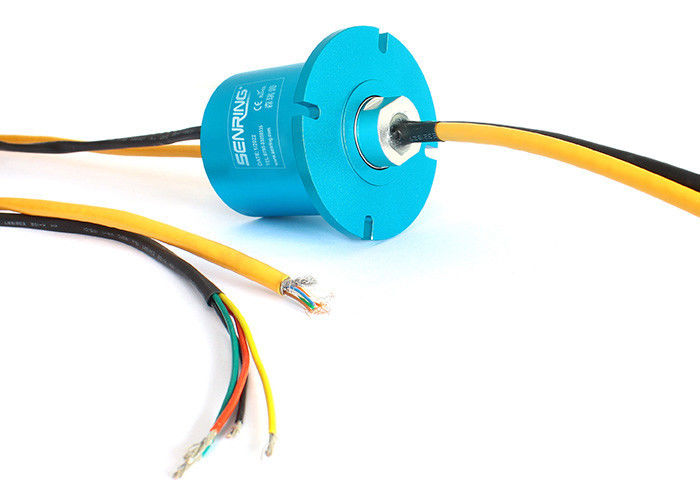

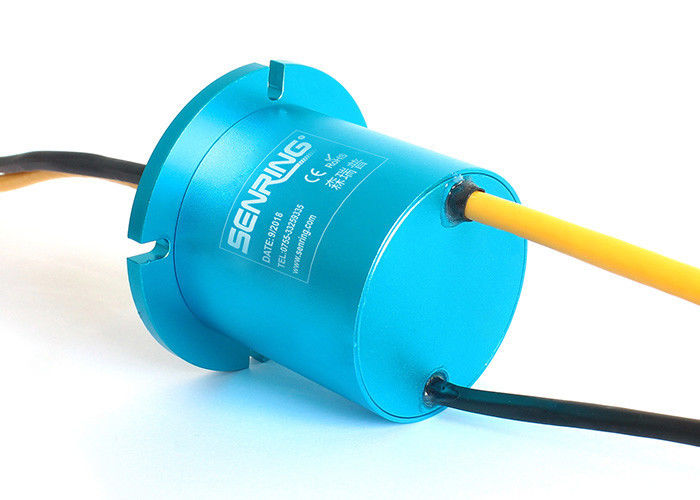

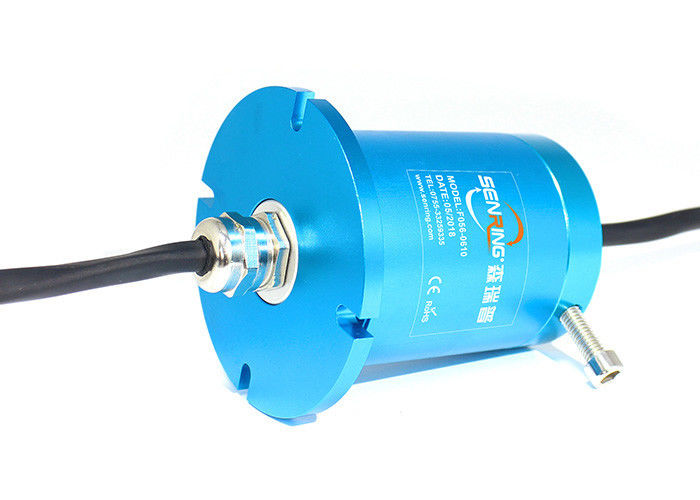

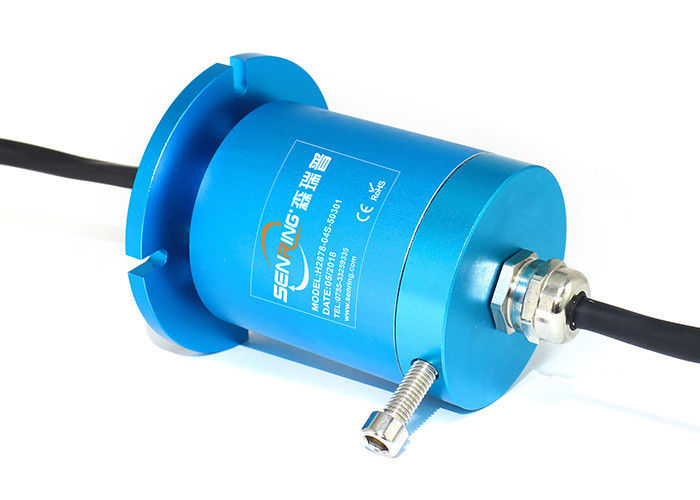

Slip Ring aangepast waterdichte slip ring met 12 draden elk 2A van OD 56mm
Beschrijving van F056 waterdichte slipring
SenRing F056-serie stofdicht en waterdichtgeleidende glipring, ook wel bekend als waterdichte en stofdichte slipringcollector, heeft een beschermingsniveau van IP65 (minder dan F028 en F038),en kan worden gebruikt in apparatuur zoals verpakkingsmachines voor dranken en biermachines waarvoor een waterdichtheid van de slip ring is vereistAls u de slip ring in water of vloeistof moet gebruiken, neem dan contact op met het technisch personeel van SenRing om het beschermingsniveau te verhogen.
Kenmerken van de waterdichte slipring F056
1. IP-klasse: IP65, IP68 aanpassing beschikbaar.
2. OD:56mm, lengte varieert van 113~116mm;
3. Ondersteunt 2~56 circuits@2A~50A vermogen/signaal;
4. Anti-corrosie, zuur en alkalisch bestand roestvrij staal behuizing zorgen voor een stabiele werking in alle soorten slechte omgeving;
Technische specificatie vanF056Waterdichte slip ring
| Mechanische gegevens | |
| Specificaties | gegevens |
| Rotatiesnelheid | verwijst naar de tabel van de slipringkwaliteit |
| werktijd. | -40°C∼85°C |
| IP-klasse | IP65, optioneel IP68 |
| contactmateriaal | verwijst naar de tabel van de slipringkwaliteit |
| huismateriaal | van aluminium of van roestvrij staal |
| koppel | 0.1N.m+0,03N.m/6 circuits |
| Materiaal | RoHS-conform |
| Elektrische gegevens | ||
| Specificaties | gegevens | |
| Spanningsbereik | 0∼240VAC/VDC | 0∼240VAC/VDC |
| isolatieweerstand | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Specificatie van de looddraad. | AWG17# Zilveren teflon | AWG28# Zilveren teflon |
| lengte van de looddraad | standaard 300 mm ((kan worden aangepast) | |
| Dielectrische sterkte | 800VAC@50Hz,60s | |
| Elektrisch lawaai | < 0,01Ω | |
| CE-certificaat | - Ja, dat klopt. | |
Deel nr. beschrijving
Tekening van F056 waterdichte slipring
Lijst van standaardmodellen
| Model | Circuit/signaal nr. | Lange L ((mm) | |
| signaal/5A | 10A | ||
| F056-0210 | 0 | 2 | 57 |
| F056-02S | 2 | 0 | 57 |
| F056-0310 | 0 | 3 | 60 |
| F056-03S | 3 | 0 | 60 |
| F056-0410 | 0 | 4 | 62.5 |
| F056-04S | 4 | 0 | 62.5 |
| F056-0210-02S | 2 | 2 | 62.5 |
| F056-0610 | 0 | 6 | 68 |
| F056-06S | 6 | 0 | 68 |
| F056-0210-04S | 4 | 2 | 68 |
| F056-0810 | 0 | 8 | 73.5 |
| F056-08S | 8 | 0 | 73.5 |
| F056-0410-4S | 4 | 4 | 73.5 |
| F056-1010 | 0 | 10 | 79.5 |
| F056-0610-4S | 4 | 6 | 79.5 |
| F056-1210 | 0 | 12 | 85 |
| F056-12S | 12 | 0 | 85 |
| F056-0610-6S | 6 | 6 | 85 |
| F056-1810 | 0 | 18 | 101.5 |
| F056-18S | 18 | 0 | 101.5 |
| F056-0610-12S | 12 | 6 | 101.5 |
| F056-1010-08S | 8 | 10 | 101.5 |
| F056 tot en met 2410 | 0 | 24 | 118.5 |
| F056-0610-18S | 18 | 6 | 118.5 |
| F056-1210-12S | 12 | 12 | 118.5 |
* Opmerking:circuits kunnen parallel worden gecombineerd voor grotere stroom,N circuits van 10A om N*10A te krijgen,zoals 2 circuits van 10A parallel voor 20A gebruik.stroom- en signaalkanaal nr.. of een ander signaal van slip ring, pls contact opnemen met de SENRING verkoper.
F056 Waterdicht glijringsringklasse
| Klassecode | Maximaal toerental | werkende levensstijl | contactmateriaal |
| C: (standaard) | 100 RPM | 10 miljoen | edelmetaal |
| D: (industriële) | 200 RPM | 30 miljoen |
goud-goud
|
