Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
H70140
Contacteer ons

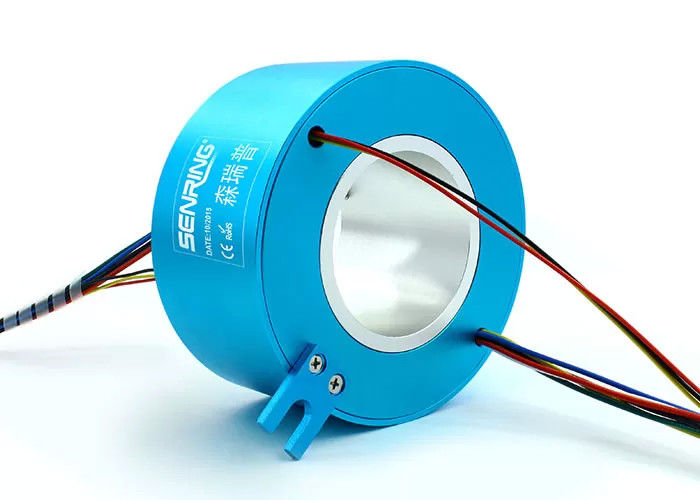

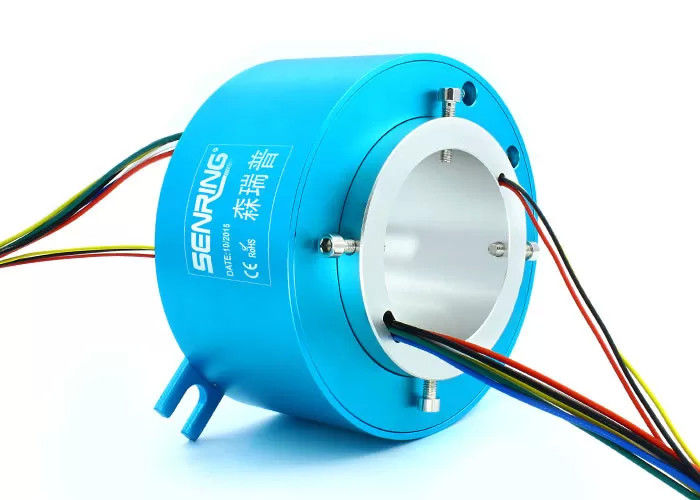

Elektrische apparatuur Hydraulisch Pneumatisch Door het gat Slip Ring Gat Grootte: 70 mm,OD: 140 mm
Beschrijving van H70140 Doorboor slip ring
De H70140-serie is een standaardgeleidende glipring met een diafragma van 70 mm (geschikt voor elk draaibare apparaat met een diameter van ≤ 70 mm) en een buitendiameter van 140 mm.Het kan stabiel 2 tot 48 kanalen van stroom of signaal verzenden en kan worden gebruikt voor elk apparaat dat 360 ° rotatie vereist voor het leiden of verzenden van verschillende signalen.
| Mechanische parameters | |
| Werken | verwijst naar de tabel van de slipringkwaliteit |
| Rotatiesnelheid | verwijst naar de tabel van de slipringkwaliteit |
| Werktijd. | -30°C tot 80°C |
| Werkvochtigheid | 0~85% RH |
| Contactmateriaal | verwijst naar de tabel van de slipringkwaliteit |
| Huismateriaal | AL-legering |
| Torsen | 0.05N.m+0.02N.m/6 draad |
| IP-klasse | IP51 |
| Elektrische parameters | ||
| Specificaties. | Kracht | Signaal |
| Spanningsbereik | 0~690VAC/VDC | 0~440VAC/VDC |
| Isolatieweerstand | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Zilveren teflon | AWG22# Zilveren teflon |
| lengte van de looddraad | standaard lengte 300mm ((kan worden aangepast) | |
| Dielectrische sterkte | 800VAC@50Hz,60s | |
| Elektrisch lawaai | < 0,01Ω | |
Kenmerken van H210: niet-geïsoleerdDoor de boor slip ring
1. Het gebruik van geavanceerde edelmetaal cluster borstel multi-punt contact, zorgt voor betrouwbaar contact met extreem lage wrijving;
2Het kan stabiel 1-48 kanalen van stroom/signaal verzenden, met meerdere standaard specificaties en aanpasbare opties;
3Het kan de transmissie van video, data en andere signalen combineren;
4Ondersteunt gemengde transmissie van signalen en stroom;
5Geïntegreerd structuurontwerp, gemakkelijk te installeren.
| model | circuits | Lange L ((mm) | model | circuits | Lange L ((mm) | ||
| 10A | signaal of 0-5A | 10A | signaal of 0-5A | ||||
| H70140-02S | 0 | 2 | 42 | H70140-36S | 0 | 36 | 178 |
| H70140-0210 Gezondheidsproducten | 2 | 0 | 42 | H70140-0610-30S | 6 | 30 | 178 |
| H70140-03S | 0 | 3 | 46 | H70140-1210-24S | 12 | 24 | 178 |
| H70140-0310 Gezondheidsproducten | 3 | 0 | 46 | H70140-3610 | 36 | 0 | 178 |
| H70140-06S | 0 | 6 | 58 | H70140-42S | 0 | 42 | 202 |
| H70140-0210-04S | 2 | 4 | 58 | H70140-0610-36S | 6 | 36 | 202 |
| H70140-0410-02S | 4 | 2 | 58 | H70140-1210-30S | 12 | 30 | 202 |
| H70140-0610 | 6 | 0 | 58 | H70140-4210 | 42 | 0 | 202 |
| H70140-12S | 0 | 12 | 82 | H70140-48S | 0 | 48 | 226 |
| H70140-0210-10V | 2 | 10 | 82 | H70140-0610-42S | 6 | 42 | 226 |
| H70140-0310-09S | 3 | 9 | 82 | H70140-1210-36S | 12 | 36 | 226 |
| H70140-0610-06S | 6 | 6 | 82 | H70140-1810-30S | 18 | 30 | 226 |
| H70140-0810-04S | 8 | 4 | 82 | H70140-P2410-24S | 24 | 24 | 226 |
| H70140-1010-02S | 10 | 2 | 82 | H70140-4810 | 48 | 0 | 226 |
| H70140-1210 | 12 | 0 | 82 | H70140-60S | 0 | 60 | 274 |
| H70140-18S | 0 | 18 | 106 | H70140-0610-54S | 6 | 54 | 274 |
| H70140-0210-16S | 2 | 16 | 106 | H70140-0910-51S | 9 | 51 | 274 |
| H70140-0410-14S | 4 | 14 | 106 | H70140-1210-48S | 12 | 48 | 274 |
| H70140-0610-12S | 6 | 12 | 106 | H70140-2410-36S | 24 | 36 | 274 |
| H70140-0810-10S | 8 | 10 | 106 | H70140-72S | 0 | 72 | 322 |
| H70140-1010-08S | 10 | 8 | 106 | H70140-1210-60S | 12 | 60 | 322 |
| H70140-1210-06S | 12 | 6 | 106 | H70140-2410-48S | 24 | 48 | 322 |
| H70140-1410-04S | 14 | 4 | 106 | H70140-3610-36S | 36 | 36 | 322 |
| H70140-1610-02S | 16 | 2 | 106 | H70140-84S | 0 | 84 | 370 |
| H70140-24S | 0 | 24 | 130 | H70140-1210-72S | 12 | 72 | 370 |
| H70140-0410-20S | 4 | 20 | 130 | H70140-2410-60S | 24 | 60 | 370 |
| H70140-0610-18S | 6 | 18 | 130 | H70140-3610-48S | 36 | 48 | 370 |
| H70140-1210-12S | 12 | 12 | 130 | H70140-96S | 0 | 96 | 418 |
| H70140-1810-06S | 18 | 6 | 130 | H70140-1210-84S | 12 | 84 | 418 |
| H70140-2410 | 24 | 0 | 130 | H70140-2410-72S | 24 | 72 | 418 |
| H70140-30S | 0 | 30 | 154 | H70140-3610-60S | 36 | 60 | 418 |
| H70140-0610-24S | 6 | 24 | 154 | H70140-4210-54S | 42 | 54 | 418 |
| H70140-1210-18S | 12 | 18 | 154 | H70140-108S | 0 | 108 | 466 |
| H70140-1810-12S | 18 | 12 | 154 | H70140-1210-96S | 12 | 96 | 466 |
| H70140-2410-06S | 24 | 6 | 154 | H70140-2410-84S | 24 | 84 | 466 |
| H70140-3010 Gezondheidsproducten | 30 | 0 | 154 | H70140-3610-72S | 36 | 72 | 466 |
* Opmerking: circuits kunnen parallel worden gecombineerd voor grotere stroom, N circuits van 10A om N*10A te krijgen, zoals 2 circuits van 10A parallel voor 20A gebruik.10A circuits nr. en signaal circuits (5A) nr.kan worden aangepast op basis van standaardproductenVraag aan Senring voor details.
H70140 Klassificatietabel
| Klassecode | Maximaal toerental | Werken | Contactmateriaal |
| C (Standaard) | 250 RPM | 20 miljoen revoluties | edelmetaal |
| D ((Industriële) | 600 RPM | 80 miljoen omwentelingen | edelmetaal |
| H(Hoge kwaliteit) | 1000 RPM | 150 miljoen revoluties | goudlegering |
