Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
H50119
Contacteer ons
OEM-fabrikant Snel op maat gemaakt door boor slip ring gat grootte: 50 mm

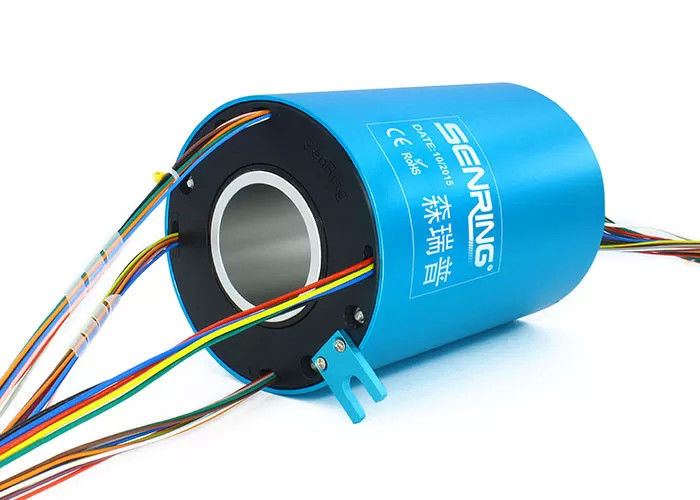

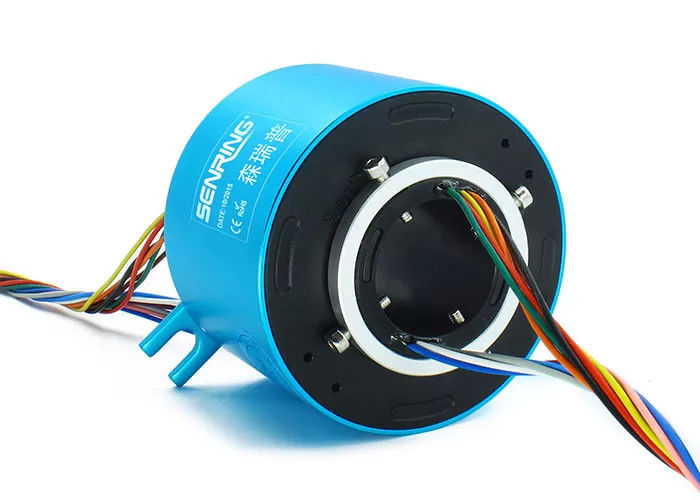

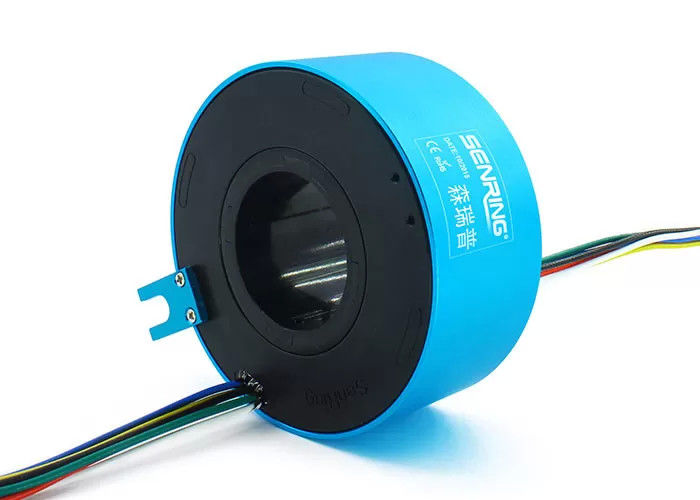

Beschrijving van H50119 Doorboor slip ring
De reeks H50119F is een standaardopening geleidende glipring met een opening van 50 mm (geschikt voor elke roterende inrichting met een diameter van ≤ 50 mm) en een buitendiagram van 119 mm.Het kan stabiel 2 tot 48 kanalen van stroom of signaal verzenden en kan worden gebruikt voor elk apparaat dat 360 ° rotatie vereist voor het leiden of verzenden van verschillende signalen.
| Mechanische parameters | |
| Werken | verwijst naar de tabel van de slipringkwaliteit |
| Rotatiesnelheid | verwijst naar de tabel van de slipringkwaliteit |
| Werktijd. | -30°C tot 80°C |
| Werkvochtigheid | 0~85% RH |
| Contactmateriaal | verwijst naar de tabel van de slipringkwaliteit |
| Huismateriaal | AL-legering |
| Torsen | 0.05N.m+0.02N.m/6 draad |
| IP-klasse | IP51 |
| Elektrische parameters | ||
| Specificaties. | Kracht | Signaal |
| Spanningsbereik | 0~690VAC/VDC | 0~440VAC/VDC |
| Isolatieweerstand | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Zilveren teflon | AWG22# Zilveren teflon |
| lengte van de looddraad | standaard lengte 300mm ((kan worden aangepast) | |
| Dielectrische sterkte | 800VAC@50Hz,60s | |
| Elektrisch lawaai | < 0,01Ω | |
Kenmerken van H50119 Doorboor slip ring
1. Het gebruik van geavanceerde edelmetaal cluster borstel multi-punt contact, zorgt voor betrouwbaar contact met extreem lage wrijving;
2Het kan stabiel 1-48 kanalen van stroom/signaal verzenden, met meerdere standaard specificaties en aanpasbare opties;
3Het kan de overdracht van video, data en andere signalen combineren;
4Ondersteunt gemengde transmissie van signalen en stroom;
5Geïntegreerd structuurontwerp, gemakkelijk te installeren.
* Opmerking: circuits kunnen parallel worden gecombineerd voor grotere stroom, N circuits van 10A om N*10A te krijgen, zoals 2 circuits van 10A parallel voor 20A gebruik.10A circuits nr. en signaal circuits (5A) nr.kan worden aangepast op basis van standaardproductenVraag aan Senring voor details. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H50119 Klassificatietabel
| Klassecode | Maximaal toerental | Werken | Contactmateriaal |
| C (Standaard) | 250 RPM | 20 miljoen revoluties | edelmetaal |
| D ((Industriële) | 600 RPM | 80 miljoen omwentelingen | edelmetaal |
| H(Hoge kwaliteit) | 1000 RPM | 150 miljoen revoluties | goudlegering |
