Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
H2056
Contacteer ons
Mini Through Hole Slip Ring die de Borstelcontact goedkeuren Met meerdere balies van de Edel metaalcluster

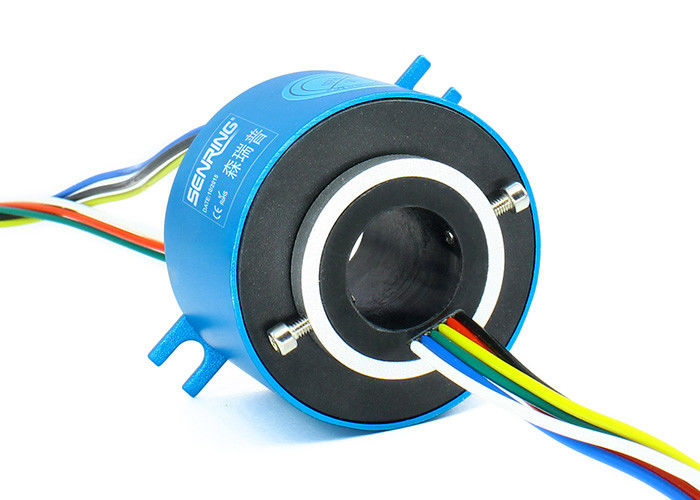

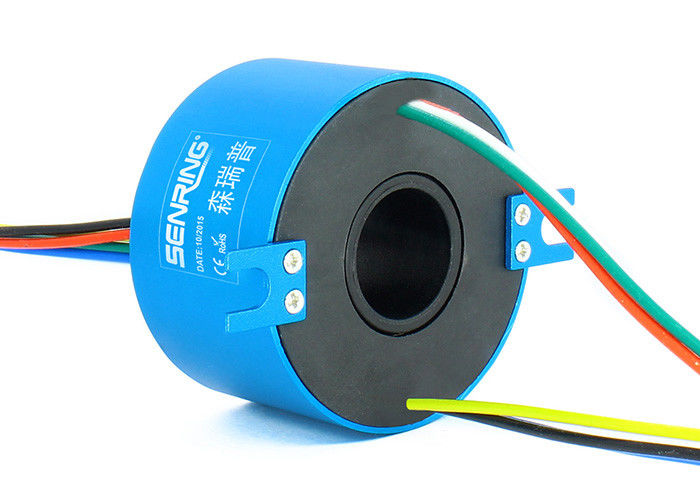

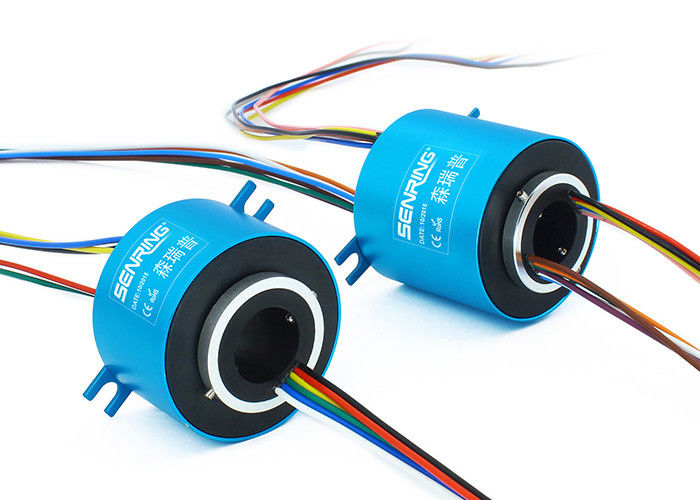

De beschrijving van H2056 door droeg Misstapring
H2056 is de reeks minigatengrootte door droeg misstapring, gatengrootte 20mm (geschikt voor shaft≤20mm), OD 56mm. Het kan 2~24 kringen power@10A of 2~48 kringen signal@2A stabiel overbrengen en van toepassing geweest op om het even welke apparaten waar vereist om macht en signalen over te brengen.
De eigenschappen van H2056 door droegen Misstapring
1. Gebruikend geavanceerd de borstelcontact met meerdere balies van de edel metaalcluster om betrouwbaar contact met uiterst te verzekeren - lage wrijving;
2. Het kan 0~10A-(klantgerichte) stabiel overbrengen stroom/signaal;
3. De veelvoudige specificaties van 2~48 kanalen zijn beschikbaar;
4. De opening is 20mm, en de buitendiameter is 56mm;
5. Het steunt gemengde transmissie van signalen en macht;
6. Het is geschikt voor roterende apparaten met een roterende schacht ≤20mm.
| Mechanische parameters | |
| Beroepsleven | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| Het werk Temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contactmateriaal | verwijs naar de ranglijst van de misstapring |
| Huisvestingsmateriaal | AL legering |
| Torsie | 0.05N.m+0.02N.m/6 draad |
| IP Rang | IP51 |
| Elektroparameters | ||
| Spec. | Macht | Signaal |
| Voltagewaaier | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | standaardlengte 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 800VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
| model | kringen | Lengte L (mm) | model | kringen | Lengte L (mm) | ||
| 10A | signaal of 0-5A | 10A | signaal of 0-5A | ||||
| H2056-02S | 0 | 2 | 34 | H2056-1010-08S | 10 | 8 | 68.5 |
| H2056-0210 | 2 | 0 | 34 | H2056-1210 | 12 | 0 | 68.5 |
| H2056-03S | 0 | 3 | 34 | H2056-1410-04S | 14 | 4 | 68.5 |
| H2056-0310 | 3 | 0 | 34 | H2056-1610-02S | 16 | 2 | 68.5 |
| H2056-06S | 0 | 6 | 34 | H2056-24S | 0 | 24 | 85.5 |
| H2056-0210-04S | 2 | 4 | 34 | H2056-0410-JAREN '20 | 4 | 20 | 85.5 |
| H2056-0410-02S | 4 | 2 | 34 | H2056-0610-18S | 6 | 18 | 85.5 |
| H2056-0610 | 6 | 0 | 34 | H2056-1210-12S | 12 | 12 | 85.5 |
| H2056-12S | 0 | 12 | 52 | H2056-1810-06S | 18 | 6 | 85.5 |
| H2056-0210-10S | 2 | 10 | 52 | H2056-2410 | 24 | 0 | 85.5 |
| H2056-0310-09S | 3 | 9 | 52 | H2056-JAREN '30 | 0 | 30 | 101 |
| H2056-0610-06S | 6 | 6 | 52 | H2056-0210-28S | 2 | 28 | 101 |
| H2056-0810-04S | 8 | 4 | 52 | H2056-0410-26S | 4 | 26 | 101 |
| H2056-1010-02S | 10 | 2 | 52 | H2056-0610-24S | 6 | 24 | 101 |
| H2056-1210 | 12 | 0 | 52 | H2056-36S | 0 | 36 | 119 |
| H2056-18S | 0 | 18 | 68.5 | H2056-0410-32S | 4 | 32 | 119 |
| H2056-0210-16S | 2 | 16 | 68.5 | H2056-0610-JAREN '30 | 6 | 30 | 119 |
| H2056-0410-14S | 4 | 14 | 68.4 | H2056-42S | 0 | 42 | 137 |
| H2056-0610-12S | 6 | 12 | 68.5 | H2056-0410-38S | 4 | 38 | 137 |
| H2056-0810-10S | 8 | 10 | 68.5 | H2056-48S | 0 | 48 | 153 |
* Opmerking: de kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor de kringen Nr van 20A use.10A en signaalkringen (5A) tegelijkertijd te worden Geen kan worden aangepast gebaseerd op standaardproducten, pls onderzoek Senring voor details.
H2056 Ranglijst
| Rangcode | Maximum roterende snelheid | Beroepsleven | Contactmateriaal |
| C (Norm) | 250RPM | 20 miljoenenrevoluties | edel metaal |
| D (Industrical) | 600RPM | 80 miljoenenrevoluties | edel metaal |
| H (Hoogte - kwaliteit) | 1000RPM | 150 miljoenenrevoluties | gouden legering |
