Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
H2586f
Contacteer ons

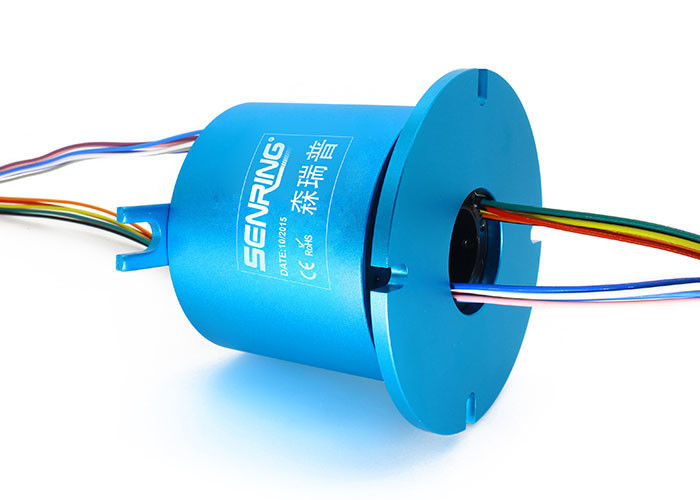

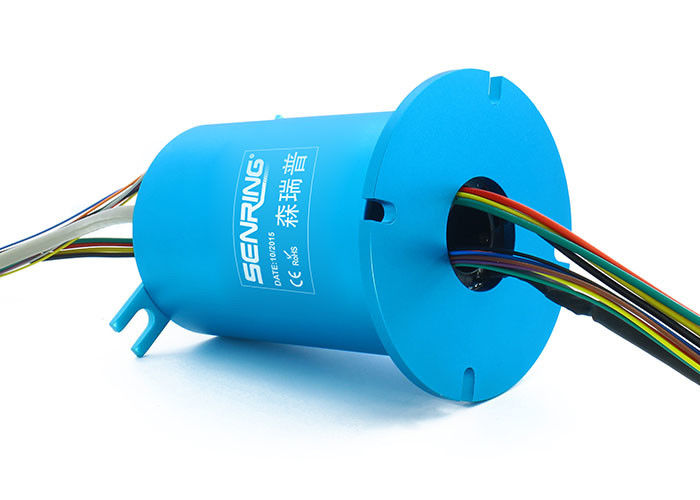

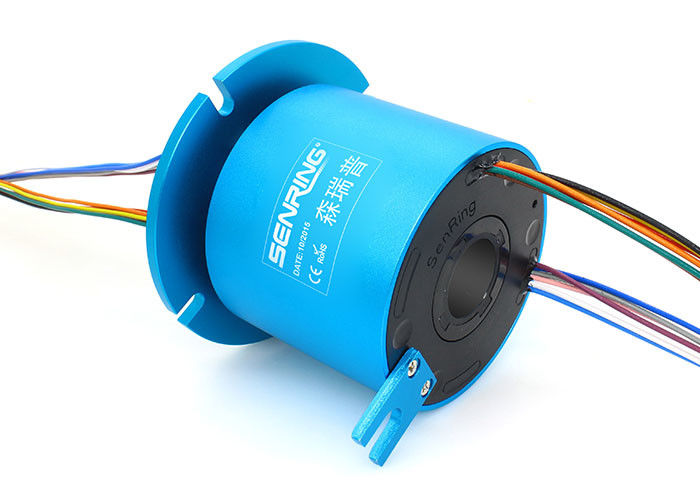

Elektromechanisch door droeg Misstap Ring Aluminium Alloy 25.4mm droeg
De beschrijving van H2586f door droeg Misstapring
De H2586F-reeks is een holle geleidende misstapring met een steun van de rotorflens en een centrumopening van 25.4mm. Het heeft een buitendiameter van 86mm en is geschikt om signalen in om het even welk roterend apparaat met een roterende schacht ≤25.4mm te leiden of over te brengen. De holle de misstapring van H2586F heeft veelvoudige standaardspecificaties, ondersteunende 0~10A-stroom of 0~2A-signaal, die kunnen worden vergeleken om 20A of grotere stroom te bereiken. Als de aanpassing wordt vereist, gelieve het technische personeel van Senoirup te contacteren.
De eigenschappen van H2586f door droegen Misstapring
1. De geavanceerde technologie met meerdere balies van de contactborstel verzekert betrouwbaar contact met lage wrijving;
2. Het standaardmodel steunt 2~36 kringen power@10A (N*10A)) of 2~72circuits signal@2A, stroom en kanalen kan worden aangepast;
3. Kan worden aangepast om macht/signaal het overbrengen te combineren
4. Steun die macht met signalen overbrengen;
5. Geïntegreerd structuurontwerp, gemakkelijke installatie.
| Mechanische parameters | |
| Beroepsleven | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| Het werk Temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contactmateriaal | verwijs naar de ranglijst van de misstapring |
| Huisvestingsmateriaal | AL legering |
| Torsie | 0.05N.m+0.02N.m/6 draad |
| IP Rang | IP51 |
| Elektroparameters | ||
| Spec. | Macht | Signaal |
| Voltagewaaier | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | standaardlengte 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 800VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
| model | kringen | Lengte L (mm) | model | kringen | Lengte L (mm) | ||
| 10A | signaal of 0-5A | 10A | signaal of 0-5A | ||||
| H2586F-02S | 0 | 2 | 32 | H2586F-1210-12S | 12 | 12 | 120 |
| H2586F-0210 | 2 | 0 | 32 | H2586F-1810-06S | 18 | 6 | 120 |
| H2586F-03S | 0 | 3 | 36 | H2586F-2410 | 24 | 0 | 120 |
| H2586F-0310 | 3 | 0 | 36 | H2586f-JAREN '30 | 0 | 30 | 144 |
| H2586F-06S | 0 | 6 | 48 | H2586F-0610-24S | 6 | 24 | 144 |
| H2586F-0210-04S | 2 | 4 | 48 | H2586F-1210-18S | 12 | 18 | 144 |
| H2586F-0410-02S | 4 | 2 | 48 | H2586F-1810-12S | 18 | 12 | 144 |
| H2586F-0610 | 6 | 0 | 48 | H2586F-2410-06S | 24 | 6 | 144 |
| H2586F-12S | 0 | 12 | 72 | H2586F-3010 | 30 | 0 | 144 |
| H2586F-0210-10S | 2 | 10 | 72 | H2586F-36S | 0 | 36 | 168 |
| H2586F-0310-09S | 3 | 9 | 72 | H2586f-0610-JAREN '30 | 6 | 30 | 168 |
| H2586F-0610-06S | 6 | 6 | 72 | H2586F-1210-24S | 12 | 24 | 168 |
| H2586F-0810-04S | 8 | 4 | 72 | H2586F-3610 | 36 | 0 | 168 |
| H2586F-1010-02S | 10 | 2 | 72 | H2586F-42S | 0 | 42 | 192 |
| H2586F-1210 | 12 | 0 | 72 | H2586F-0610-36S | 6 | 36 | 192 |
| H2586F-18S | 0 | 18 | 96 | H2586f-1210-JAREN '30 | 12 | 30 | 192 |
| H2586F-0210-16S | 2 | 16 | 96 | H2586F-48S | 0 | 48 | 216 |
| H2586F-0410-14S | 4 | 14 | 96 | H2586F-0610-42S | 6 | 42 | 216 |
| H2586F-0610-12S | 6 | 12 | 96 | H2586F-1010-38S | 10 | 38 | 216 |
| H2586F-0810-10S | 8 | 10 | 96 | H2586F-1210-36S | 12 | 36 | 216 |
| H2586F-1010-08S | 10 | 8 | 96 | H2586f-1810-JAREN '30 | 18 | 30 | 216 |
| H2586F-1210-06S | 12 | 6 | 96 | H2586F-2410-24S | 24 | 24 | 216 |
| H2586F-1410-04S | 14 | 4 | 96 | H2586f-JAREN '60 | 0 | 60 | 264 |
| H2586F-1610-02S | 16 | 2 | 96 | H2586F-0610-54S | 6 | 54 | 264 |
| H2586F-24S | 0 | 24 | 120 | H2586f-1010-JAREN '50 | 10 | 50 | 264 |
| H2586f-0410-JAREN '20 | 4 | 20 | 120 | H2586F-1210-48S | 12 | 48 | 264 |
| H2586F-0610-18S | 6 | 18 | 120 | H2586F-72S | 0 | 72 | 312 |
* Opmerking: de kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor de kringen Nr van 20A use.10A en signaalkringen (5A) tegelijkertijd te worden Geen kan worden aangepast gebaseerd op standaardproducten, pls onderzoek Senring voor details.
H2586f Ranglijst
| Rangcode | Maximum roterende snelheid | Beroepsleven | Contactmateriaal |
| C (Norm) | 250RPM | 20 miljoenenrevoluties | edel metaal |
| D (Industrical) | 600RPM | 80 miljoenenrevoluties | edel metaal |
| H (Hoogte - kwaliteit) | 1000RPM | 150 miljoenenrevoluties | gouden legering |
