Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
P025
Contacteer ons

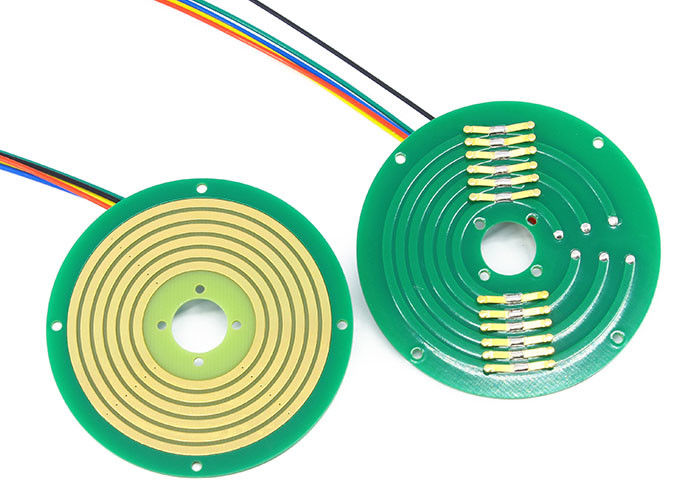

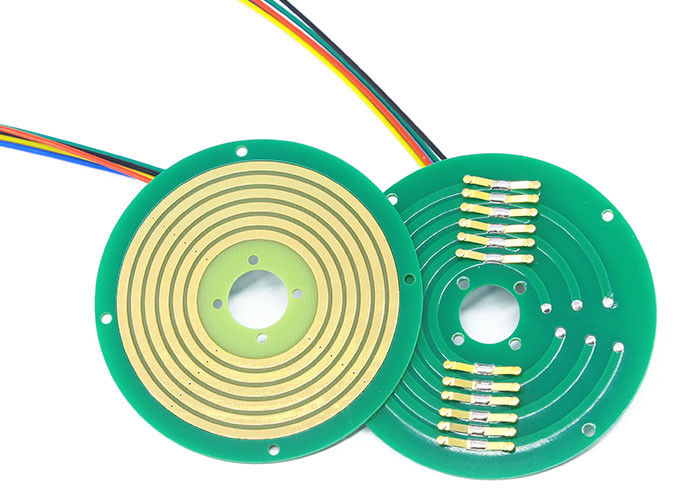

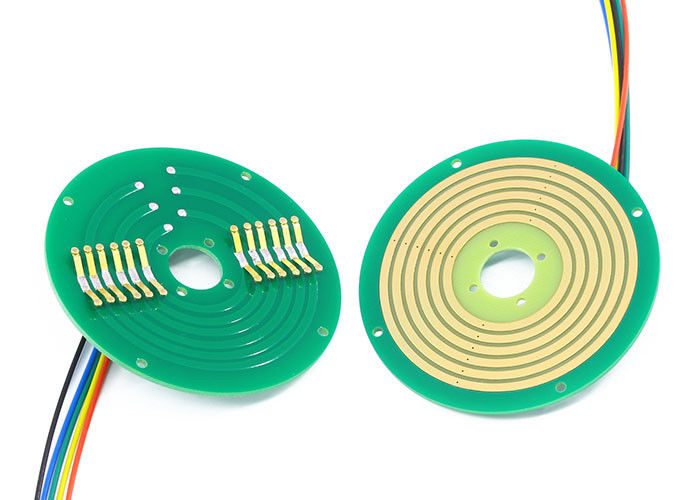

25.4mm de Lage Weerstand van Gatendia pancake slip ring ultra, Professionele Oplossing
Beschrijving van P025-de Ring van de de Pannekoekmisstap van PCB
P025 heeft de de misstapring van reekspcb een binnendiameter van 25.4mm en een dikte van 6mm (het dunst kan 5mm bereiken). De P025-reeks gebruikt PCB-substraat, innovatively ultra-harde gouden platerenbehandeling, en de ultra-dikke technologie van de koperfolie om de gemengde transmissie van stroom en signaal te steunen. Het heeft de kenmerken van hoge stabiliteit, lage torsie, elektrolawaai met beperkte verliezen, onderhoud-vrij, laag, en ultra-lange levensduur.
Eigenschappen van P025-de Ring van de de Pannekoekmisstap van PCB
1. Gatengrootte: 25.4, dikte: 6mm;
2. Steun 0~12 kringenmacht/signaal;
3. Goedkeurend de technologie van de vezelborstel zorg betrouwbaar contact onder zeer lage wrijving ervoor;
4. Lage contactweerstand, geen wrijvingpuin;
5. Kan worden gecombineerd om precisiesignaal en leveringsmacht over te brengen;
6. De edel metaalborstel verzekert hoge stabiliteit en betrouwbaarheid.
| Mechanische Gegevens | |
| specificatie | gegevens |
| beroepsleven (Verwijzing) | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| het werk temperaturen. | -30℃∼80℃ |
| het werkvochtigheid | 0∼85% relatieve vochtigheid |
| contactmateriaal | verwijs naar de ranglijst van de misstapring |
| huisvestingsmateriaal | aluminiumlegering |
| IP rang | IP51 |
| Elektrogegevens | ||
| specificatie | gegevens | |
| macht | signaal | |
| voltagewaaier | 0∼440VAC/VDC | 0∼440VAC/VDC |
| isolatieweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | norm 300mm (kan worden aangepast) |
|
| Diëlektrische Sterkte | 500VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
| torsie | 0.1N.m; +0.03N.m/6 kringen | |
Artikelnummerbeschrijving
Tekening van P025-de Ring van de de Pannekoekmisstap van PCB
Standaard modellijst
| Model | 10A | signal/5A | Ringen |
| P025-0310 | 3 | 0 | 3 |
| P025-0210-04S | 2 | 4 | 6 |
| P025-06S | 0 | 6 | 6 |
| P025-1210 | 12 | 0 | 12 |
| P025-0410-08S | 4 | 8 | 12 |
| P025-0810-04S | 8 | 4 | 12 |
| P025-03S | 0 | 3 | 3 |
| P025-0410-02S | 4 | 2 | 6 |
| P025-0610 | 6 | 0 | 6 |
| P025-0210-10S | 2 | 10 | 12 |
| P025-0610-06S | 6 | 6 | 12 |
| P025-12S | 0 | 1 | 12 |
*Remark: De kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor 20A-gebruik tegelijkertijd te worden. als u de gatengrootte moet aanpassen, omcirkelt OD, dikte, nr.
P025 PCB-Pannekoekmisstap Ring Grade Table
| Rangcode | Maximum roterende snelheid | beroepsleven | contactmateriaal |
| C: norm | 100RPM | 5 miljoenenrevoluties | edel metaal |
| D: industrical | 300RPM | 20 miljoenenrevoluties |
gouden-gouden
|
Wanneer u een hoogtebeperking hebt, zouden de een „pannekoek“ sleepringen - riep ook een „vlakke“ of „schotel“ ring - de beste oplossing kunnen zijn. Deze eenheden van de misstapring zijn gebaseerd op een schijfvormige rotor, die met concentrische groeven wordt ingebed om het signaal en de macht, met een assemblage te dragen van het borstelblok opgezet over de bovenkant om als stator te handelen. Wij kunnen dit type van misstapring van 4 tot 50 kanalen aanpassen, in om het even welk centrum droeg grootte. De edele metalen van het contactengebruik en de werkende snelheid hangen van het aantal kanalen en totale grootte van de misstapring af.
