Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
K350
Contacteer ons
De pannekoekmisstap Ring Can Be Combined To brengt Nauwkeurig Signaal samen met Macht over

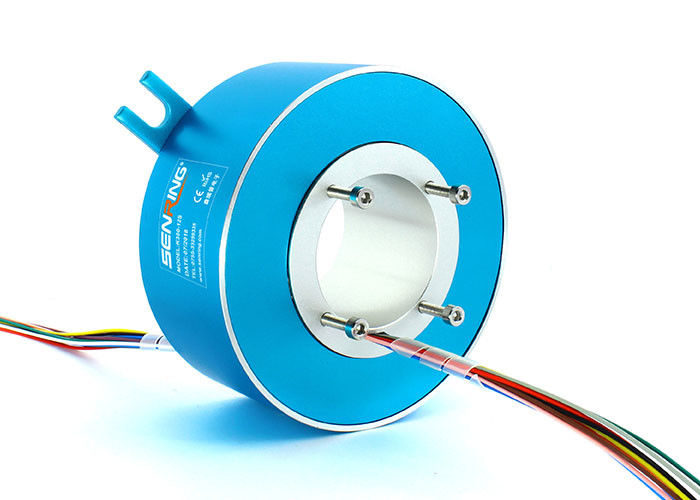

Beschrijving van k350-de Ring van de Pannekoekmisstap
De K350-de misstapring van de reeks uiterst dunne vlakke pannekoek heeft een binnendiameter van 50mm, een buitendiameter van 119mm, en een dikte van 25.191.9mm met diverse specificaties. Het heeft een huisvesting van de alle-aluminiumlegering, en het contactmateriaal wordt behandeld met edel metaal en ultra-hard gouden plateren om stabiele verrichting en minimale weerstandsschommelingen te verzekeren. Het wordt hoofdzakelijk gebruikt in milieu's met beperkte verticale ruimte en weinig beperking op horizontale ruimte.
Eigenschappen van k350-de Ring van de Pannekoekmisstap
De misstapring heeft een binnendiameter van 50mm en een buitendiameter van 119mm, met een dikte die zich van 25.1mm tot 91.9mm uitstrekken. Het contactmateriaal wordt behandeld met edel metaal en ultra-hard gouden plateren, die stabiele verrichting en minimale weerstandsschommelingen verzekeren. Het kan voor gemengde transmissie van precisiesignalen en macht worden gebruikt. Contact van de bladlente wordt opgenomen van edel metaal, dat hoge stabiliteit en betrouwbaarheid heeft.
Typetoepassing
| Industriële machines | Vullend materiaal |
| Tentoongesteld voorwerp/vertoningsmateriaal | Medische apparatuur |
| het machinaal bewerken centerse | roterende indexlijsten |
| Mechanisch wapen | Chirurgielamp |
| zware materiaaltorentjes of kabelspoelen | Draaiende deur |
| Verpakkende machine | Het rollen van machine |
| testmateriaal | verpakkende machines |
| Mechanische Gegevens | |
| specificatie | gegevens |
| beroepsleven (Verwijzing) | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| het werk temperaturen. | -30℃∼80℃ |
| het werkvochtigheid | 0∼85% relatieve vochtigheid |
| contactmateriaal | verwijs naar de ranglijst van de misstapring |
| huisvestingsmateriaal | aluminiumlegering |
| IP rang | IP51 |
| Elektrogegevens | ||
| specificatie | gegevens | |
| macht | signaal | |
| voltagewaaier | 0∼440VAC/VDC | 0∼240VAC/VDC |
| isolatieweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | norm 300mm (kan worden aangepast) |
|
| Diëlektrische Sterkte | 500VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
| torsie | 0.1N.m; +0.03N.m/6 kringen | |
Artikelnummerbeschrijving
Tekening van k350-de Ring van de Pannekoekmisstap
Standaard modellijst
| Model | signal/5A | 10A | 20A | Lengte L (mm) |
| k350-02S | 2 | 0 | 0 | 25.1 |
| k350-0210 | 0 | 2 | 0 | 25.1 |
| k350-0210-02S | 2 | 2 | 0 | 26.9 |
| k350-0410 | 0 | 4 | 0 | 26.9 |
| k350-06S | 6 | 0 | 0 | 30.7 |
| k350-0610 | 0 | 6 | 0 | 30.7 |
| k350-0620 | 0 | 0 | 6 | 30.7 |
| k350-0210-04S | 4 | 2 | 0 | 30.7 |
| k350-12S | 12 | 0 | 0 | 51.1 |
| k350-1210 | 0 | 12 | 0 | 51.1 |
| k350-1220 | 0 | 0 | 12 | 51.1 |
| k350-0610-06S | 6 | 6 | 0 | 51.1 |
| k350-0620-06S | 6 | 0 | 6 | 51.1 |
| k350-18S | 18 | 0 | 0 | 71.5 |
| k350-1810 | 0 | 18 | 0 | 71.5 |
| k350-0610-12S | 12 | 6 | 0 | 71.5 |
| k350-1210-06S | 6 | 12 | 0 | 71.5 |
| k350-0810-10S | 10 | 8 | 0 | 71.5 |
| k350-24S | 24 | 0 | 0 | 91.9 |
| k350-2410 | 0 | 24 | 0 | 91.9 |
| k350-0610-18S | 18 | 6 | 0 | 91.9 |
| k350-1210-12S | 12 | 12 | 0 | 91.9 |
*Remark: De kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor 20A-gebruik tegelijkertijd te worden. als u de gatengrootte moet aanpassen, contacteert OD, dikte, het type van kringsno.and signaal van misstapring, pls de SenRing-technicus
k350 pannekoekmisstap Ring Grade Table
| Rangcode | Maximum roterende snelheid | beroepsleven | contactmateriaal |
| C: norm | 60RPM | 3 miljoenenrevoluties | edel metaal |
| D: industrical | 200RPM | 10 miljoenenrevoluties |
gouden-gouden
|
