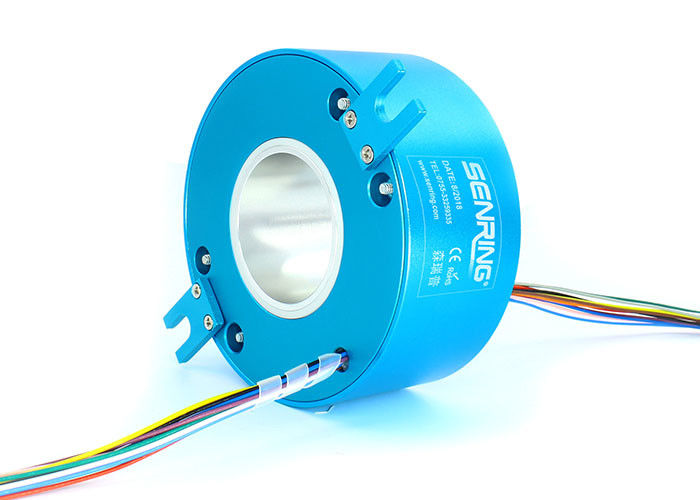

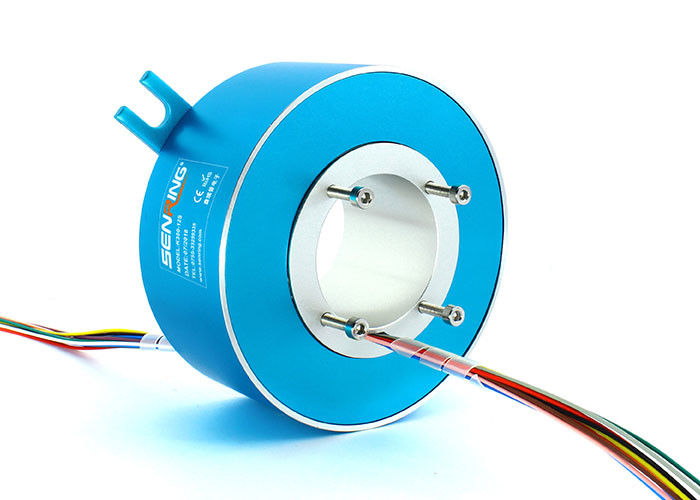

De de Motorassemblage van misstapring electrical pancake slip rings met door droeg Grootte 80mm
Beschrijving van k380-de Ring van de Pannekoekmisstap
K380 strekt de de Misstapring zich van de reekspannekoek, gatengrootte 80mm, OD 156mm, dikte van 18.2~88.6mm uit. Met AL legeringsstructuur, sprecious het contactmateriaal van het metaal+gold plateren dat stabiele omwenteling en lage weerstandsschommeling verzekert.
Als een andere vorm van hoewel de gatensleepringen, pannekoeksleepringen voor ergens verticale ruimte worden ontworpen is beperkt
terwijl is de horizontale ruimte minder restrictief. De speciale hoge vacuümverzegelingstechnologie & de edel metaalborstel verzekeren de hoge betrouwbaarheid
overbrengende en roterende prestaties van misstapring. Met vele voordelen zoals lage torsie, lage wrijving, laag elektrolawaai
en met lange levensuur, worden de pannekoeksleepringen hoofdzakelijk toegepast om nauwkeurig signaal samen met macht over te brengen, ook zou kunnen worden gemengd met
het vloeibare media overbrengen (zoals hydraulisch of pneumatisch
Eigenschappen van k380-de Ring van de Pannekoekmisstap
1. Gatengrootte: 80mm.OD: 156mm;
2. De dikte strekt zich van facultatieve 18.2~88.6mm uit;
3. Contactmateriaal met percious metaal dat en super harde verguld wordt behandeld;
4. Zorg stabiele omwenteling en lage weerstandsschommeling ervoor;
5. Kan worden gecombineerd om nauwkeurig signaal samen met macht over te brengen;
6. De edel metaalborstel verzekert de hoge stabiliteit en betrouwbaarheidstransmissie.
| Mechanische Gegevens | |
| specificatie | gegevens |
| beroepsleven (Verwijzing) | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| het werk temperaturen. | -30℃∼80℃ |
| het werkvochtigheid | 0∼85% relatieve vochtigheid |
| contactmateriaal | verwijs naar de ranglijst van de misstapring |
| huisvestingsmateriaal | aluminiumlegering |
| IP rang | IP51 |
| Elektrogegevens | ||
| specificatie | gegevens | |
| macht | signaal | |
| voltagewaaier | 0∼440VAC/VDC | 0∼240VAC/VDC |
| isolatieweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | norm 300mm (kan worden aangepast) |
|
| Diëlektrische Sterkte | 500VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
| torsie | 0.1N.m; +0.03N.m/6 kringen | |
Artikelnummerbeschrijving
Tekening van k380-de Ring van de Pannekoekmisstap
Standaard modellijst
| Model | signal/5A | 10A | 20A | Lengte L (mm) |
| k380-02S | 2 | 0 | 0 | 25 |
| k380-0210 | 0 | 2 | 0 | 25 |
| k380-0210-02S | 2 | 2 | 0 | 31 |
| k380-0410 | 0 | 4 | 0 | 31 |
| k380-06S | 6 | 0 | 0 | 37 |
| k380-0610 | 0 | 6 | 0 | 37 |
| k380-0620 | 0 | 0 | 6 | 37 |
| k380-0210-04S | 4 | 2 | 0 | 37 |
| k380-12S | 12 | 0 | 0 | 50.2 |
| k380-1210 | 0 | 12 | 0 | 50.2 |
| k380-1220 | 0 | 0 | 12 | 50.2 |
| k380-0610-06S | 6 | 6 | 0 | 50.2 |
| k380-0620-06S | 6 | 0 | 6 | 50.2 |
| k380-18S | 18 | 0 | 0 | 69.4 |
| k380-1810 | 0 | 18 | 0 | 69.4 |
| k380-0610-12S | 12 | 6 | 0 | 69.4 |
| k380-1210-06S | 6 | 12 | 0 | 69.4 |
| k380-0810-10S | 10 | 8 | 0 | 69.4 |
| k380-24S | 24 | 0 | 0 | 88.6 |
| k380-2410 | 0 | 24 | 0 | 88.6 |
| k380-0610-18S | 18 | 6 | 0 | 88.6 |
| k380-1210-12S | 12 | 12 | 0 | 88.6 |
*Remark: De kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor 20A-gebruik tegelijkertijd te worden. als u de gatengrootte moet aanpassen, contacteert OD, dikte, het type van kringsno.and signaal van misstapring, pls de SenRing-technicus
k380 pannekoekmisstap Ring Grade Table
| Rangcode | Maximum roterende snelheid | beroepsleven | contactmateriaal |
| C: norm | 60RPM | 3 miljoenenrevoluties | edel metaal |
| D: industrical | 200RPM | 10 miljoenenrevoluties |
gouden-gouden
|
