Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
K325
Contacteer ons

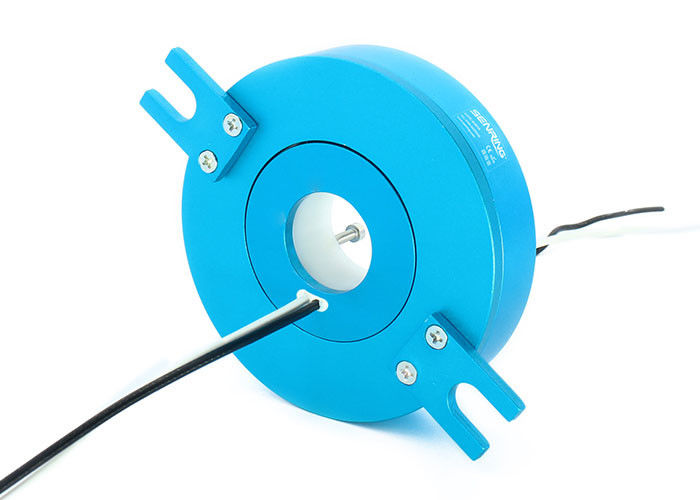

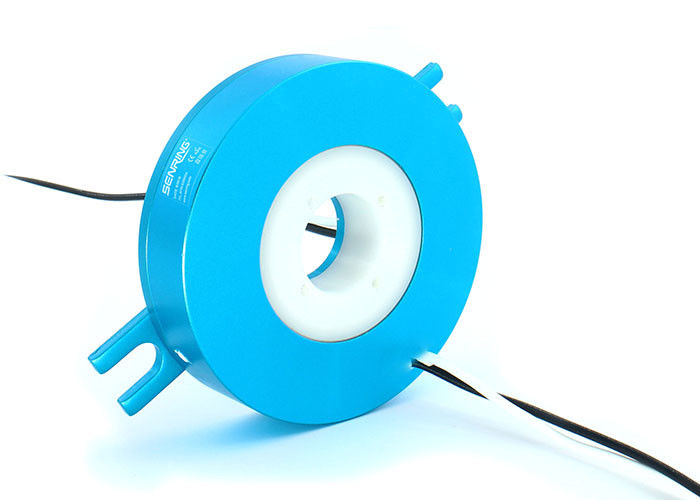

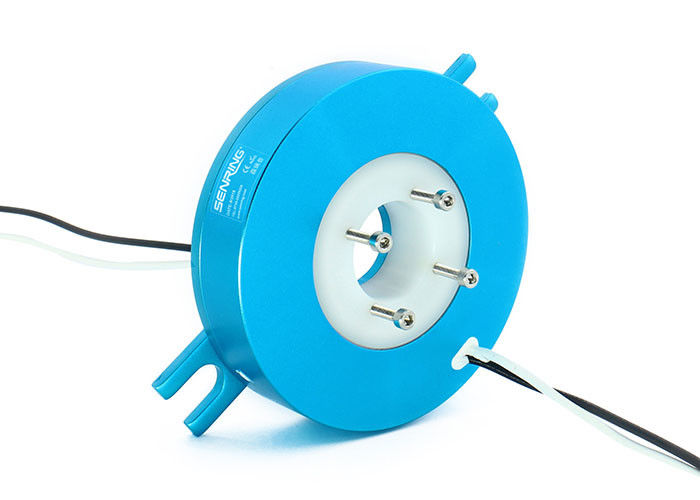

Pannekoek/Schijfmisstapring 4 Kringen Elke 10A-Gatengrootte 25.4mm
Beschrijving van k325-de Ring van de Pannekoekmisstap
De K325-de misstapring van de reeks uiterst dunne vlakke pannekoek heeft een binnendiameter van 25.4mm, een buitendiameter van 86mm, en een dikte van 17.191.9mm met diverse specificaties. Het heeft een huisvesting van de alle-aluminiumlegering en het contactmateriaal wordt behandeld met edel metaal en ultra-hard gouden plateren om stabiele verrichting en minimale weerstandsschommelingen te verzekeren. Het wordt hoofdzakelijk gebruikt in milieu's met beperkte verticale ruimte en weinig beperking op horizontale ruimte.
Eigenschappen van k325-de Ring van de Pannekoekmisstap
1. Gatengrootte: 25.4mm.OD: 86mm;
2. De dikte strekt zich van 17.1~91.9mm uit;
3. Keur de borsteltechnologie goed van het vezelmetaal, zorg stabiliteitscontact bij zeer lage wrijvingvoorwaarde ervoor;
4. Lage contactweerstand, geen wrijvingstukken;
5. Kan worden gecombineerd om nauwkeurig signaal samen met macht over te brengen;
6. De edel metaalborstel verzekert de hoge stabiliteit en betrouwbaarheidstransmissie.
| Mechanische Gegevens | |
| specificatie | gegevens |
| beroepsleven (Verwijzing) | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| het werk temperaturen. | -30℃∼80℃ |
| het werkvochtigheid | 0∼85% relatieve vochtigheid |
| contactmateriaal | verwijs naar de ranglijst van de misstapring |
| huisvestingsmateriaal | aluminiumlegering |
| IP rang | IP51 |
| Elektrogegevens | ||
| specificatie | gegevens | |
| macht | signaal | |
| voltagewaaier | 0∼440VAC/VDC | 0∼240VAC/VDC |
| isolatieweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | norm 300mm (kan worden aangepast) |
|
| Diëlektrische Sterkte | 500VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
| torsie | 0.1N.m; +0.03N.m/6 kringen | |
Artikelnummerbeschrijving
Tekening van k325-de Ring van de Pannekoekmisstap
Standaard modellijst
| Model | signal/5A | 10A | 20A | Lengte L (mm) |
| k325-02S | 2 | 0 | 0 | 17.1 |
| k325-0210 | 0 | 2 | 0 | 17.1 |
| k325-0210-02S | 2 | 2 | 0 | 23.9 |
| k325-0410 | 0 | 4 | 0 | 23.9 |
| k325-06S | 6 | 0 | 0 | 30.7 |
| k325-0610 | 0 | 6 | 0 | 30.7 |
| k325-0620 | 0 | 0 | 6 | 30.7 |
| k325-0210-04S | 4 | 2 | 0 | 30.7 |
| k325-12S | 12 | 0 | 0 | 51.1 |
| k325-1210 | 0 | 12 | 0 | 51.1 |
| k325-1220 | 0 | 0 | 12 | 51.1 |
| k325-0610-06S | 6 | 6 | 0 | 51.1 |
| k325-0620-06S | 6 | 0 | 6 | 51.1 |
| k325-18S | 18 | 0 | 0 | 71.5 |
| k325-1810 | 0 | 18 | 0 | 71.5 |
| k325-0610-12S | 12 | 6 | 0 | 71.5 |
| k325-1210-06S | 6 | 12 | 0 | 71.5 |
| k325-0810-10S | 10 | 8 | 0 | 71.5 |
| k325-24S | 24 | 0 | 0 | 91.9 |
| k325-2410 | 0 | 24 | 0 | 91.9 |
| k325-0610-18S | 18 | 6 | 0 | 91.9 |
| k325-1210-12S | 12 | 12 | 0 | 91.9 |
*Remark: De kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor 20A-gebruik tegelijkertijd te worden. als u de gatengrootte moet aanpassen, contacteert OD, dikte, het type van kringsno.and signaal van misstapring, pls de SenRing-technicus
k325 pannekoekmisstap Ring Grade Table
| Rangcode | Maximum roterende snelheid | beroepsleven | contactmateriaal |
| C: norm | 60RPM | 3 miljoenenrevoluties | edel metaal |
| D: industrical | 200RPM | 10 miljoenenrevoluties |
gouden-gouden
|
