Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
UH3899-01
Contacteer ons
USB roterende connector 1 kanaal USB2.0 draad +1~56 circuits stroom / signaal

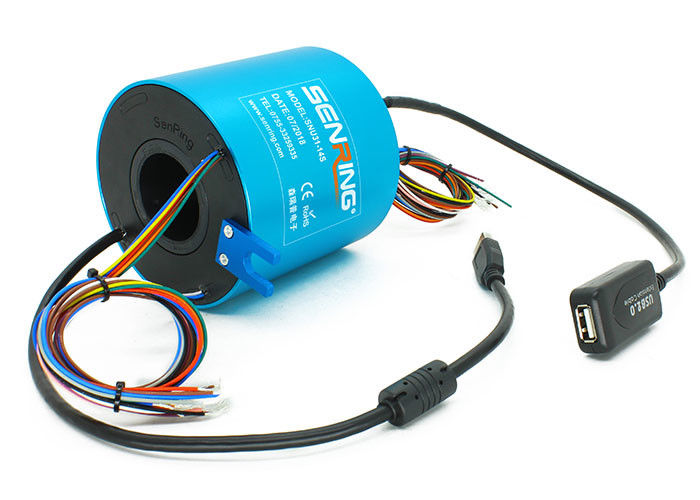

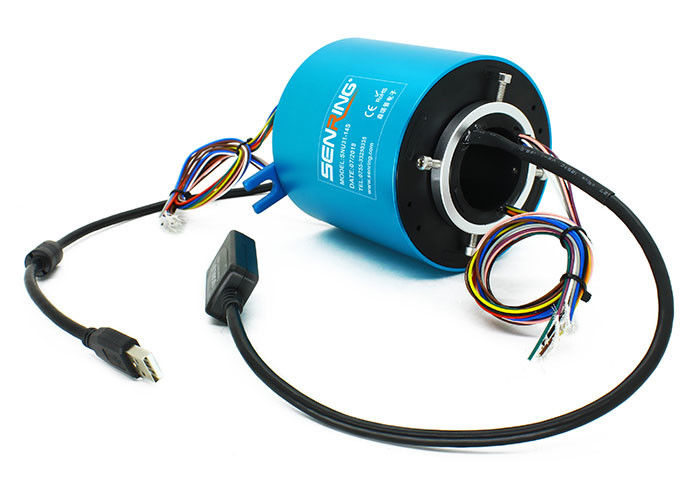

Beschrijving van de UH3899-01 USB-slipring
De Senring UH3899-01-serie USB-slipring met één kanaal is een USB-roterende connector met één kanaal die 360 graden kan draaien om 1 kanaal USB 2.0-signaal over te brengen.Het kan de transmissie van 2-38 kanalen van vermogen/stroom/signaal combineren en kan IEEE1394 en verschillende USB-signalen stabiel verzendenDe UH3899-01-serie 1-kanaals USB-slipring heeft de voordelen van stabiele signaaloverdracht, geen pakketverlies, geen codefout, weinig terugkeerverlies en weinig invoegverlies.De slipring heeft een diameter van 38.1 mm en een buitendiameter van 99 mm, en kan worden gebruikt voor 360 graden rotatieapparaten met een rotatieasdiameter van minder dan 38,1 mm.USB-slipringis een standaardmodel van Senring, met voorraad en sterke veelzijdigheid, en kan worden aangepast aan speciale specificaties.
Toepassingen:
1. Automatiseringsapparatuur
2Bewegingssimulator.
3CCTV/VR
Kenmerken van UH3899-01 USB-slipring
1. Standaard USB-male/female aansluiting, aanpasbare aansluiting beschikbaar;
2Stabiele transmissie van 1 kanaal USB 2.0-signaal;
3. Kan de transmissie van 2-38 kanalen van stroom/stroom/signaal combineren;
4- Slip ring boring diameter: 38,1 mm, buitendiameter: 99 mm;
5. Kan geleidende transmissie van verschillende signalen zoals IEEE 1394, Ethernet, USB2 mengen.0■ kan samenwerken met stromingskanalen of roterende voegen van vloeistoffen.
Technische specificatie van UH3899-01 USB-slipring
| USB-kabel | 1 kanaal USB2.0 |
| BER ((bitfoutpercentage) | 10E-11 |
| Mechanische gegevens | |
| Specificaties | gegevens |
| werkende levensstijl | SenRing Slip Rings Grade Table |
| Rotatiesnelheid | 150 RPM |
| werktijd. | -30 °C ~ 80 °C |
| werkvochtigheid | 0∼85% RH |
| contactmateriaal | verwijst naar de tabel van de slipringkwaliteit |
| huismateriaal | aluminiumlegering |
| koppel | 0.1N.m+(0.03N.m/6 circuits) |
| aansluiting | USB 2.0 mannelijk (vrouwelijk optioneel) | |
| verlies van invoeging | ≤ 2 dB | |
| Elektrische gegevens | ||
| Specificaties | gegevens | |
| vermogen | signaal | |
| Spanningsbereik | 0∼440VAC/VDC | 0∼440VAC/VDC |
| isolatieweerstand | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Specificatie van de looddraad. | AWG17# Zilveren teflon | AWG22# Zilveren teflon |
| lengte van de looddraad | standaard 300 mm ((kan worden aangepast) | |
| Dielectrische sterkte | 500VAC@50Hz,60s | |
| Elektrisch lawaai | < 0,01Ω | |
| CE-certificaat | - Ja, dat klopt. | |
| materiaal | RoHS-certificaat | |
Deel nr. beschrijving
Tekening van UH3899-01 USB-slipring
Lijst van standaardmodellen
| Model | stroom-/signaalcircuits nr. | USB-kanalen niet. | |||
| signaal ((2A) | Vermogen ((5A) | vermogen ((10A) | USB2.0 | USB3.0 | |
| UH3899-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH3899-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH3899-01-0420 | 0 | 0 | 0 | 1 | 72 |
| UH3899-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH3899-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH3899-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH3899-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH3899-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH3899-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH3899-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH3899-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH3899-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH3899-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH3899-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH3899-01-38S | 38 | 0 | 0 | 1 | 192 |
* Opmerking: circuits kunnen parallel worden gecombineerd voor een grotere stroom, N circuits van 10A om N*10A te krijgen, zoals 2 circuits van 10A parallel voor 20A gebruik.Pls contact opnemen met de SenRing verkoper als u wilt aanpassen USB en stroom / signaal circuit geenOf een ander signaal mengen.
UH3899-01 USB-slipringklasse tabel
| GRade-code | Maximaal toerental | werkende levensstijl | contactmateriaal |
| C: standaard | 400 RPM | 20 miljoen | edelmetaal |
| D: industrieel | 800 RPM | 60 miljoen |
goud-goud
|
