Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
UH1256-01
Contacteer ons

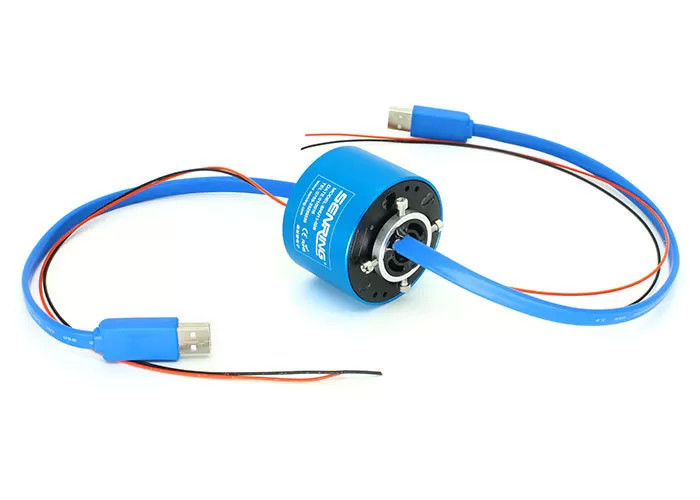

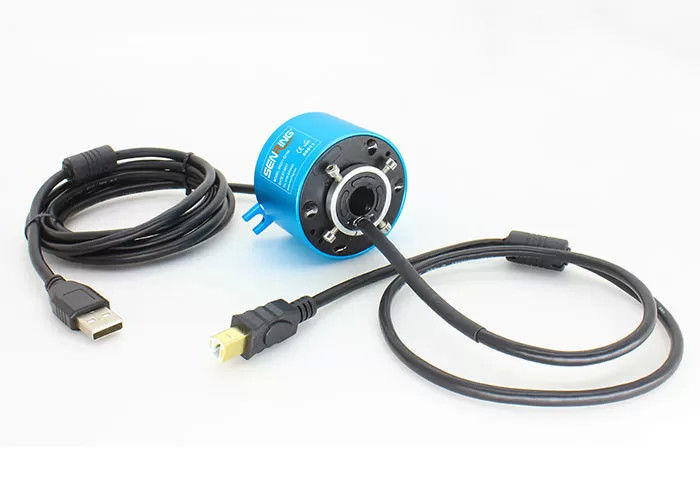

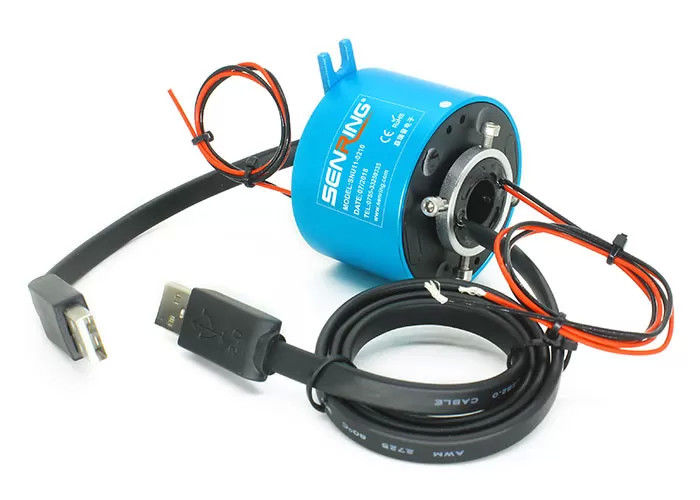

Elektrische industriële apparatuur van elektrische afzonderlijke slip ring enkelkanaal USB2.0 IEEE1394 56mm
Beschrijving van UH1256-01 USB-slipring
SenRing UH1256-01-serie enkelkanaals USB-rotatieverbinding, met een binnendiameter van 12,7 mm en een buitendiameter van 56 mm, kan 1 kanaal USB2.0-signaal door middel van 360 graden rotatie verzenden,en kan 1-20 kanalen van vermogen/stroom/signaal mengen en verzendenDe SNU11-serie single-channel USB slip ring heeft voordelen zoals stabiele signaaloverdracht, geen pakketverlies, geen code, klein retourverlies,De slip ring heeft een gatdiameter van 12,7 mm en kan worden gebruikt voor 360 graden rotatieapparaten met een roterende asdiameter kleiner dan 12,7 mm.De SNU11 serie USB slip ring is het standaard model van SenRingAls u speciale specificaties wilt aanpassen, neem dan contact op met het technische personeel van SenRing.
Kenmerken van UH1256-01 USB-slipring
1. Standaard USB man of vrouw aansluiting, kan worden aangepast;
2. Stabiel 1 kanaal USB2.0 signaal verzenden;
3. kan worden gecombineerd om 1 tot 20 circuits stroom/signaal te verzenden;
4. gaten van 12,7 mm, OD 56 mm;
5. Kan worden gecombineerd om stroom en verschillende signalen van IEEE1394, Ethernet, USB2 over te dragen.0enzovoort.
6. kan worden gecombineerd om te werken met vermogen en hydraulische/pneumatische roterende verbindingen;
Producttoepassingen
1. Automatiseringsapparatuur
2Bewegingssimulator.
3. HD-beveiligingsmonitor, VR-applicatie
Facultatief
1. Circuitnummer
2. USB-signaal
3. HDM-grootte
4. Signaaltype
Technische specificatie van UH1256-01 USB-slipring
| USB-kabel | 1 kanaal USB2.0 |
| BER ((bitfoutpercentage) | 10E-11 |
| Mechanische gegevens | |
| Specificaties | gegevens |
| werkende levensstijl | - Ja. - Ja.GlijringeGraderingstabel |
| Rotatiesnelheid | 150 RPM |
| werktijd. | -30 °C ~ 80 °C |
| werkvochtigheid | 0∼85% RH |
| contactmateriaal | verwijst naar de tabel van de slipringkwaliteit |
| huismateriaal | aluminiumlegering |
| koppel | 0.1N.m+0,03N.m/6 circuits |
| aansluiting | USB 2.0 mannelijk (vrouwelijk optioneel) | |
| verlies van invoeging | ≤ 2 dB | |
| Elektrische gegevens | ||
| Specificaties | gegevens | |
| vermogen | signaal | |
| Spanningsbereik | 0∼440VAC/VDC | 0∼440VAC/VDC |
| isolatieweerstand | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Specificatie van de looddraad. | AWG17# Zilveren teflon | AWG22# Zilveren teflon |
| lengte van de looddraad | standaard 300 mm ((kan worden aangepast) | |
| Dielectrische sterkte | 500VAC@50Hz,60s | |
| Elektrisch lawaai | < 0,01Ω | |
| CE-certificaat | - Ja, dat klopt. | |
| materiaal | RoHS-certificaat | |
Deel nr. beschrijving
Tekening van UH1256-01 USB-slipring
Lijst van standaardmodellen
| Model | stroom-/signaalcircuits nr. | USB-kanalen niet. | |||
| signaal ((2A) | Vermogen ((5A) | vermogen ((10A) | USB2.0 | USB3.0 | |
| UH1256-01-02S | 2 | 0 | 0 | 1 | 38 |
| UH1256-01-0210 | 0 | 2 | 0 | 1 | 38 |
| UH1256-01-08S | 8 | 0 | 0 | 1 | 55 |
| UH1256-01-0810 | 0 | 8 | 0 | 1 | 55 |
| UH1256-01-0210-06S | 6 | 2 | 0 | 1 | 55 |
| UH1256-01-0410-04S | 4 | 4 | 0 | 1 | 55 |
| UH1256-01-14S | 14 | 0 | 0 | 1 | 71.5 |
| UH1256-01-1410 | 0 | 14 | 0 | 1 | 71.5 |
| UH1256-01-0410-10S | 10 | 4 | 0 | 1 | 71.5 |
| UH1256-01-0810-06S | 6 | 8 | 0 | 1 | 71.5 |
| UH1256-01-20S | 20 | 0 | 0 | 1 | 88.5 |
* Opmerking: circuits kunnen parallel worden gecombineerd voor een grotere stroom, N circuits van 10A om N*10A te krijgen, zoals 2 circuits van 10A parallel voor 20A gebruik.Pls contact opnemen met de SenRing verkoper als u wilt aanpassen USB en stroom / signaal circuit geenOf een ander signaal mengen.
UH1256-01 USB-slipringklasse tabel
| GRade-code | Maximaal toerental | werkende levensstijl | contactmateriaal |
| C: standaard | 400 RPM | 20 miljoen | edelmetaal |
| D: industrieel | 800 RPM | 60 miljoen |
goud-goud
|
