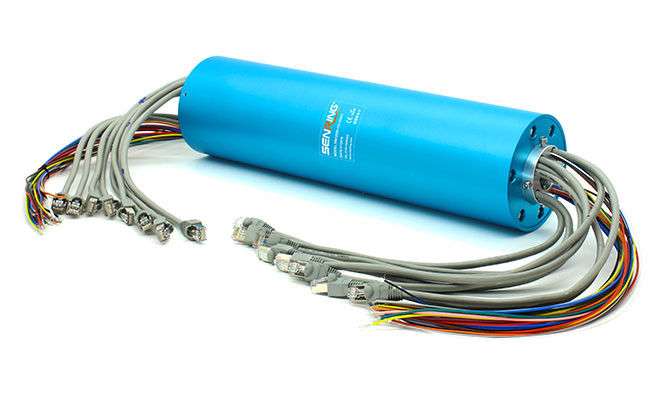

2 circuits 10A USB 2.0 Slip Ring Voor HD-MI Met stroomtoevoer Slipring

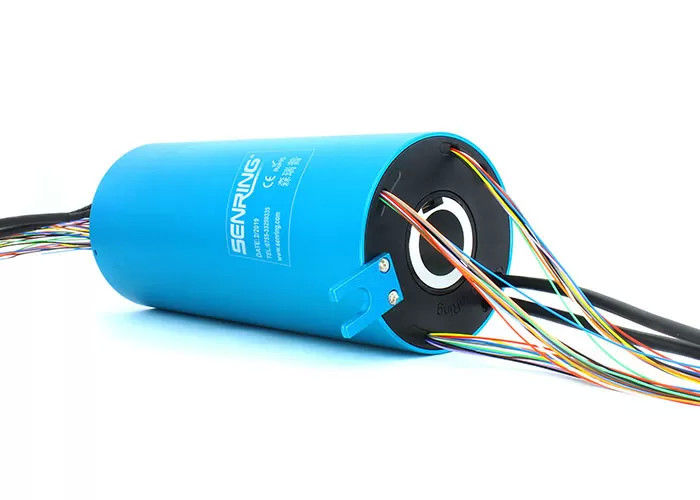

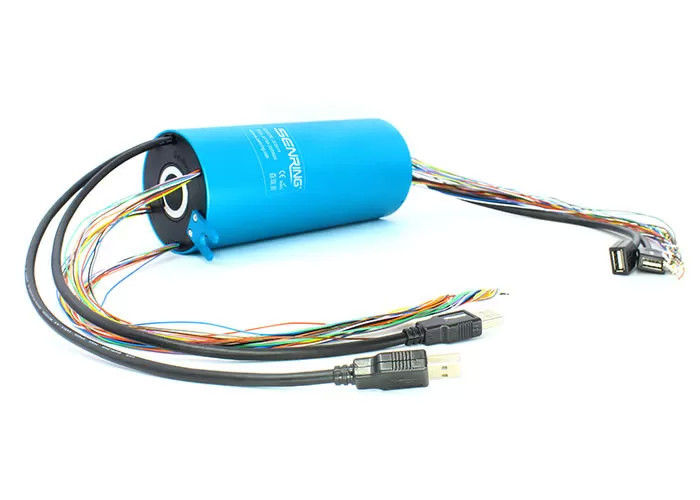

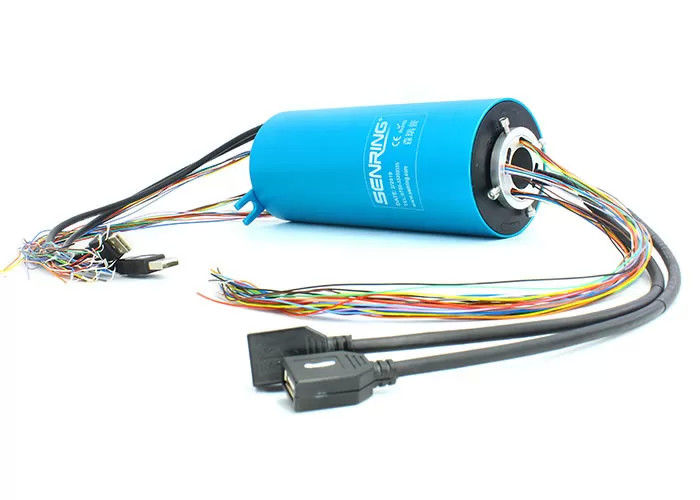

Beschrijving van UH3899-02 USB-slipring
SenRing UH3899-02-serie 3-kanaals USB-rotatieve verbinding kan 3 kanalen USB2.0-signaal verzenden via 360 graden rotatie en kan 1-34 kanalen van stroom/stroom/signaal overbrengen,en kan IEEE1394 en verschillende USB-signalen stabiel verzendenDe UH3899-02-serie 2-kanaals USB-slipring heeft voordelen zoals stabiele signaaloverdracht, geen pakketverlies, geen code, klein terugkeerverlies en klein invoegverlies.De slip ring heeft een gat diameter van 38.1 mm en kan worden gebruikt voor 360 graden rotatieapparaten met een roterende asdiameter kleiner dan 38,1 mm.
Kenmerken van UH3899-02 USB-slipring
1. Standaard USB man of vrouw aansluiting, kan worden aangepast;
2Kan 3 kanaal USB2.0 signaal stabiliseren;
3. kan worden gecombineerd om 1 tot 34 circuits stroom/signaal te verzenden;
4. gatgrootte 38,1 mm, OD 99 mm;
5. Kan worden gecombineerd om stroom en verschillende signalen van IEEE1394, Ethernet, USB2 over te dragen.0enzovoort.
6. kan worden gecombineerd om te werken met vermogen en hydraulische/pneumatische roterende verbindingen;
Technische specificatie van UH3899-02 USB-slipring
| USB-kabel | 2 kanalen USB2.0 |
| BER ((bitfoutpercentage) | 10E-11 |
| Mechanische gegevens | |
| Specificaties | gegevens |
| werkende levensstijl | SenRing Slip Rings Grade Table |
| Rotatiesnelheid | 150 RPM |
| werktijd. | -30 °C ~ 80 °C |
| werkvochtigheid | 0∼85% RH |
| contactmateriaal | verwijst naar de tabel van de slipringkwaliteit |
| huismateriaal | aluminiumlegering |
| koppel | 0.1N.m+0,03N.m/6 circuits |
| aansluiting | USB 2.0 mannelijk (vrouwelijk optioneel) | |
| verlies van invoeging | ≤ 2 dB | |
| Elektrische gegevens | ||
| Specificaties | gegevens | |
| vermogen | signaal | |
| Spanningsbereik | 0∼440VAC/VDC | 0∼440VAC/VDC |
| isolatieweerstand | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Specificatie van de looddraad. | AWG17# Zilveren teflon | AWG22# Zilveren teflon |
| lengte van de looddraad | standaard 300 mm ((kan worden aangepast) | |
| Dielectrische sterkte | 500VAC@50Hz,60s | |
| Elektrisch lawaai | < 0,01Ω | |
| CE-certificaat | - Ja, dat klopt. | |
| materiaal | RoHS-certificaat | |
Deel nr. beschrijving
Tekening van UH3899-02 USB-slipring
Lijst van standaardmodellen
| Model | stroom-/signaalcircuits nr. | USB-kanalen niet. | |||
| signaal ((2A) | Vermogen ((5A) | vermogen ((10A) | USB2.0 | USB3.0 | |
| UH3899-02-04S | 4 | 2 | 0 | 2 | 72 |
| UH3899-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH3899-02-0420 | 0 | 0 | 0 | 2 | 72 |
| UH3899-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH3899-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH3899-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH3899-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH3899-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH3899-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH3899-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH3899-02-34S | 34 | 0 | 0 | 2 | 192 |
UH3899-02 USB-slipringklasse tabel
| GRade-code | Maximaal toerental | werkende levensstijl | contactmateriaal |
| C: standaard | 400 RPM | 20 miljoen | edelmetaal |
| D: industrieel | 800 RPM | 60 miljoen |
goud-goud
|
Vragen:
1. Welke technische gegevens moeten worden verstrekt voor ons aangepaste slip ring model.
A: Als u het speciale slip ring model wilt aanpassen, moet u de onderstaande gegevens verstrekken:
a. Bedieningssnelheid (rpm)
b. Het type installatie
c. Grootte van de contour
d. Kanalen (het nummer van de enkeldraad, met uitzondering van kabel)
e. Nominale spanning en stroom voor stroomringen en signaalringen
f. Signaaltype en bijbehorende parameters (zeer belangrijk)
g. Bedieningstemperatuur h.IP ((sluitvereisten)
2Hoe lang duurt uw productietijd?
A: Het duurt 7 tot 15 dagen voor standaardproducten, 10 tot 20 dagen voor eenvoudige op maat gemaakte producten, 15 tot 40 dagen voor complexe op maat gemaakte producten.
