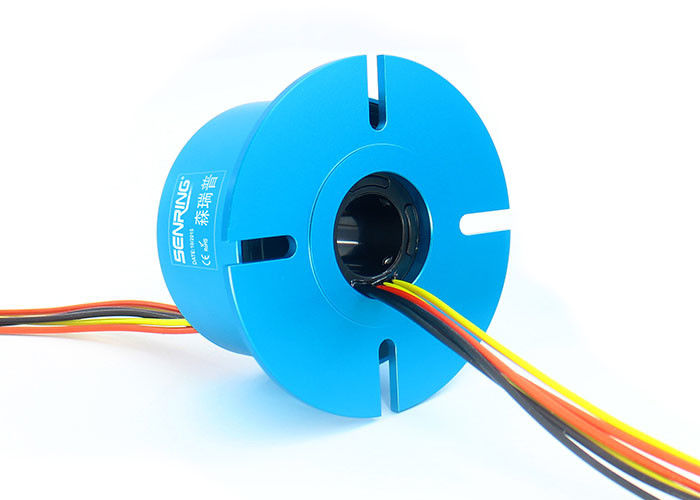

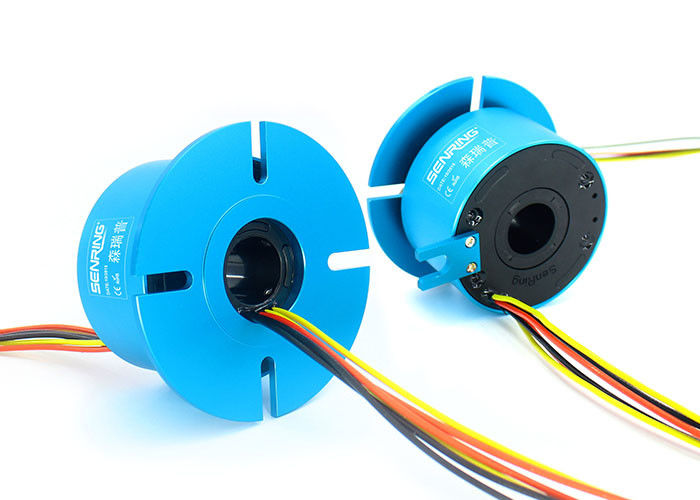

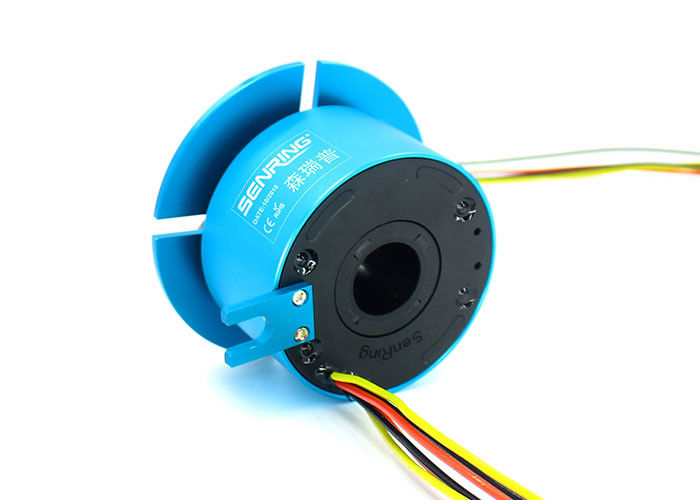

Droeg de Middelgrote Grootte van de rotorflens door Misstap Ring Hole Size 38.1mm OD 99mm
De beschrijving van H3899F door droeg Misstapring
De H3899F-reeks is een standaardring van de openings geleidende misstap met een 38.1mm opening (geschikt voor om het even welk roterend apparaat met een diameter van ≤38.1mm) en een buitendiameter van 99mm. Het kan 2 tot 8 kanalen van de stroom of het signaal van 0~2A stabiel overbrengen en kan voor om het even welk apparaat worden gebruikt dat omwenteling 360° voor het leiden van of het overbrengen van diverse signalen vereist.
| Mechanische parameters | |
| Beroepsleven | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| Het werk Temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contactmateriaal | verwijs naar de ranglijst van de misstapring |
| Huisvestingsmateriaal | AL legering |
| Torsie | 0.05N.m+0.02N.m/6 draad |
| IP Rang | IP51 |
| Elektroparameters | ||
| Spec. | Macht | Signaal |
| Voltagewaaier | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | standaardlengte 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 800VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
De eigenschappen van H3899F door droegen Misstapring
1. De geavanceerde technologie met meerdere balies van de contactborstel verzekert betrouwbaar contact met lage wrijving;
2. Het standaardmodel steunt 2~36 kringen power@10A (N*10A)) of 2~72 kringen signal@2A, de stroom en de kanalen kunnen worden aangepast;
3. Kan worden aangepast om macht/signaal het overbrengen te combineren
4. Steun die macht met signalen overbrengen;
5. Geïntegreerd structuurontwerp, gemakkelijke installatie.
| model | kringen | Lengte L (mm) | model | kringen | Lengte L (mm) | ||
| 10A | signaal of 0-5A | 10A | signaal of 0-5A | ||||
| H3899F-02S | 0 | 2 | 32 | H3899F-1210-12S | 12 | 12 | 120 |
| H3899F-0210 | 2 | 0 | 32 | H3899F-1810-06S | 18 | 6 | 120 |
| H3899F-03S | 0 | 3 | 36 | H3899F-2410 | 24 | 0 | 120 |
| H3899F-0310 | 3 | 0 | 36 | H3899f-JAREN '30 | 0 | 30 | 144 |
| H3899F-06S | 0 | 6 | 48 | H3899F-0610-24S | 6 | 24 | 144 |
| H3899F-0210-04S | 2 | 4 | 48 | H3899F-1210-18S | 12 | 18 | 144 |
| H3899F-0410-02S | 4 | 2 | 48 | H3899F-1810-12S | 18 | 12 | 144 |
| H3899F-0610 | 6 | 0 | 48 | H3899F-2410-06S | 24 | 6 | 144 |
| H3899F-12S | 0 | 12 | 72 | H3899F-3010 | 30 | 0 | 144 |
| H3899F-0210-10S | 2 | 10 | 72 | H3899F-36S | 0 | 36 | 168 |
| H3899F-0310-09S | 3 | 9 | 72 | H3899f-0610-JAREN '30 | 6 | 30 | 168 |
| H3899F-0610-06S | 6 | 6 | 72 | H3899F-1210-24S | 12 | 24 | 168 |
| H3899F-0810-04S | 8 | 4 | 72 | H3899F-3610 | 36 | 0 | 168 |
| H3899F-1010-02S | 10 | 2 | 72 | H3899F-42S | 0 | 42 | 192 |
| H3899F-1210 | 12 | 0 | 72 | H3899F-0610-36S | 6 | 36 | 192 |
| H3899F-18S | 0 | 18 | 96 | H3899f-1210-JAREN '30 | 12 | 30 | 192 |
| H3899F-0210-16S | 2 | 16 | 96 | H3899F-48S | 0 | 48 | 216 |
| H3899F-0410-14S | 4 | 14 | 96 | H3899F-0610-42S | 6 | 42 | 216 |
| H3899F-0610-12S | 6 | 12 | 96 | H3899F-1010-38S | 10 | 38 | 216 |
| H3899F-0810-10S | 8 | 10 | 96 | H3899F-1210-36S | 12 | 36 | 216 |
| H3899F-1010-08S | 10 | 8 | 96 | H3899f-1810-JAREN '30 | 18 | 30 | 216 |
| H3899F-1210-06S | 12 | 6 | 96 | H3899F-2410-24S | 24 | 24 | 216 |
| H3899F-1410-04S | 14 | 4 | 96 | H3899f-JAREN '60 | 0 | 60 | 264 |
| H3899F-1610-02S | 16 | 2 | 96 | H3899F-0610-54S | 6 | 54 | 264 |
| H3899F-24S | 0 | 24 | 120 | H3899f-1010-JAREN '50 | 10 | 50 | 264 |
| H3899f-0410-JAREN '20 | 4 | 20 | 120 | H3899F-1210-48S | 12 | 48 | 264 |
| H3899F-0610-08S | 6 | 18 | 120 | H3899F-72S | 0 | 72 | 312 |
* Opmerking: de kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor de kringen Nr van 20A use.10A en signaalkringen (5A) tegelijkertijd te worden Geen kan worden aangepast gebaseerd op standaardproducten, pls onderzoek Senring voor details.
H3899F ranglijst
| Rangcode | Maximum roterende snelheid | Beroepsleven | Contactmateriaal |
| C (Norm) | 250RPM | 20 miljoenenrevoluties | edel metaal |
| D (Industrical) | 600RPM | 80 miljoenenrevoluties | edel metaal |
| H (Hoogte - kwaliteit) | 1000RPM | 150 miljoenenrevoluties | gouden legering |
