Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
H4086
Contacteer ons
1000RPM hoog - droeg de kwaliteits Middelgrote Grootte door Misstap Ring Hole Size 40mm

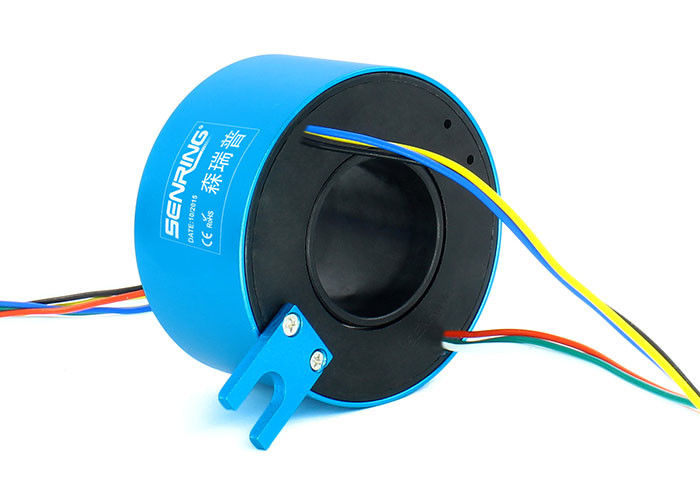

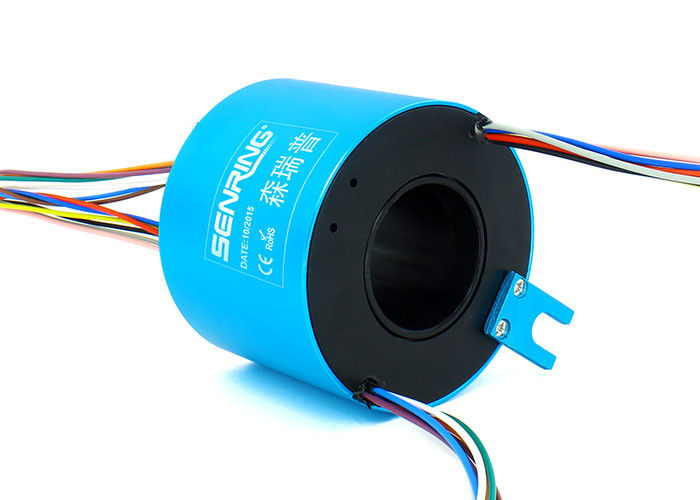

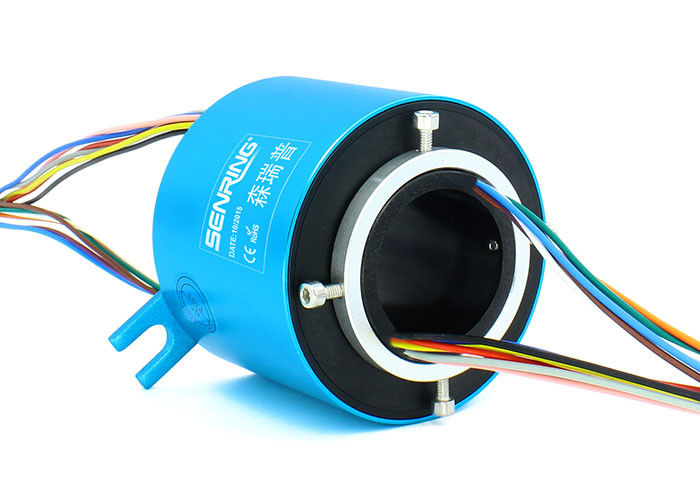

De beschrijving van H4086 door droeg Misstapring
De H4086-reeks is een standaardring van de openings geleidende misstap met een 40mm opening (geschikt voor om het even welk roterend apparaat met een diameter van ≤40mm) en een buitendiameter van 86mm. Het kan 2 tot 48 kanalen van stroom of signaal stabiel overbrengen en kan voor om het even welk apparaat worden gebruikt dat omwenteling 360° voor het leiden van of het overbrengen van diverse signalen vereist.
| Mechanische parameters | |
| Beroepsleven | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| Het werk Temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contactmateriaal | verwijs naar de ranglijst van de misstapring |
| Huisvestingsmateriaal | AL legering |
| Torsie | 0.05N.m+0.02N.m/6 draad |
| IP Rang | IP51 |
| Elektroparameters | ||
| Spec. | Macht | Signaal |
| Voltagewaaier | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | standaardlengte 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 800VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
De eigenschappen van H4086 door droegen Misstapring
1. De geavanceerde technologie met meerdere balies van de contactborstel verzekert betrouwbaar contact met lage wrijving;
2. Steun2~48circuits macht /signal (2A, N*2A), voor meer kringen of grote stroom wordt aangepast die;
3. Kan worden aangepast om macht/signaal het overbrengen te combineren
4. Steun die macht met signalen overbrengen;
5. Geïntegreerd structuurontwerp, gemakkelijke installatie.
| model | kringen | Lengte L (mm) | model | kringen | Lengte L (mm) | ||
| 10A | signaal of 0-5A | 10A | signaal of 0-5A | ||||
| H4086-02S | 0 | 2 | 46 | H4086-1010-08S | 10 | 8 | 90.2 |
| H4086-0210 | 2 | 0 | 46 | H4086-1210-06S | 12 | 6 | 90.2 |
| H4086-03S | 0 | 3 | 46 | H4086-1410-04S | 14 | 4 | 90.2 |
| H4086-0310 | 3 | 0 | 46 | H4086-1610-02S | 16 | 2 | 90.2 |
| H4086-06S | 0 | 6 | 46 | H4086-24S | 0 | 24 | 112.4 |
| H4086-0210-04S | 2 | 4 | 46 | H4086-0410-JAREN '20 | 4 | 20 | 112.4 |
| H4086-0410-02S | 4 | 2 | 46 | H4086-0610-18S | 6 | 18 | 112.4 |
| H4086-0610 | 6 | 0 | 46 | H4086-1210-12S | 12 | 12 | 112.4 |
| H4086-12S | 0 | 12 | 68 | H4086-1810-06S | 18 | 6 | 112.4 |
| H4086-0210-10S | 2 | 10 | 68 | H4086-2410 | 24 | 0 | 112.4 |
| H4086-0310-09S | 3 | 9 | 68 | H4086-JAREN '30 | 0 | 30 | 134.6 |
| H4086-0610-06S | 6 | 6 | 68 | H4086-0210-28S | 2 | 28 | 134.6 |
| H4086-0810-04S | 8 | 4 | 68 | H4086-0410-26S | 4 | 26 | 134.6 |
| H4086-1010-02S | 10 | 2 | 68 | H4086-0610-24S | 6 | 24 | 134.6 |
| H4086-1210 | 12 | 0 | 68 | H4086-36S | 0 | 36 | 156.8 |
| H4086-18S | 0 | 18 | 90.2 | H4086-0410-32S | 4 | 32 | 156.8 |
| H4086-0210-16S | 2 | 16 | 90.2 | H4086-0610-JAREN '30 | 6 | 30 | 156.8 |
| H4086-0410-14S | 4 | 14 | 90.2 | H4086-42S | 0 | 42 | 179 |
| H4086-0610-12S | 6 | 12 | 90.2 | H4086-0410-38S | 4 | 38 | 179 |
| H4086-0810-10S | 8 | 10 | 90.2 | H4086-48S | 0 | 48 | 201.2 |
* Opmerking: de kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor de kringen Nr van 20A use.10A en signaalkringen (5A) tegelijkertijd te worden Geen kan worden aangepast gebaseerd op standaardproducten, pls onderzoek Senring voor details.
H4086 Ranglijst
| Rangcode | Maximum roterende snelheid | Beroepsleven | Contactmateriaal |
| C (Norm) | 250RPM | 20 miljoenenrevoluties | edel metaal |
| D (Industrical) | 600RPM | 80 miljoenenrevoluties | edel metaal |
| H (Hoogte - kwaliteit) | 1000RPM | 150 miljoenenrevoluties | gouden legering |
