Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
H50119f
Contacteer ons

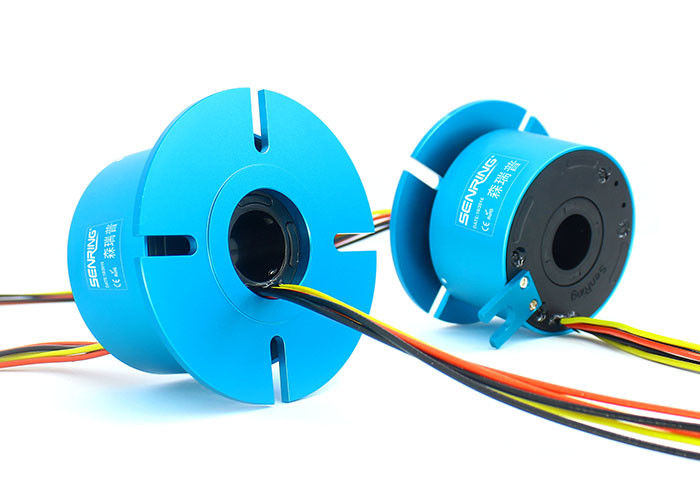

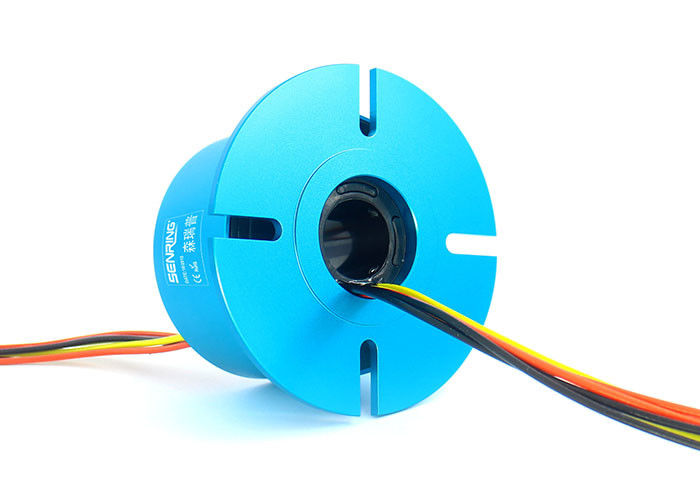

De Installatie van de rotorflens door droeg Misstap Ring Hole Size 50mm OD 119mm
De beschrijving van H50119f door droeg Misstapring
H50119F de reeks is standaard door de ring van de gatenmisstap, de installatie van de rotorflens, gatengrootte 50mm (geschikt voor schacht ≤50mm), OD 119mm. Het kan 2~36 kringen power@10A of 2~108 kringen signal@2A stabiel overbrengen en van toepassing geweest op om het even welke apparaten waar vereist over te brengen
| Mechanische parameters | |
| Beroepsleven | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| Het werk Temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contactmateriaal | verwijs naar de ranglijst van de misstapring |
| Huisvestingsmateriaal | AL legering |
| Torsie | 0.05N.m+0.02N.m/6 draad |
| IP Rang | IP51 |
| Elektroparameters | ||
| Spec. | Macht | Signaal |
| Voltagewaaier | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | standaardlengte 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 800VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
De eigenschappen van H60119 door droegen Misstapring
1. De geavanceerde technologie met meerdere balies van de contactborstel verzekert betrouwbaar contact met lage wrijving;
2. De steun 1-108circuits macht /signal, de stroom, en de kanalen kunnen worden aangepast;
3. Kan worden aangepast om macht/signaal het overbrengen te combineren
4. Steun die macht met signalen overbrengen;
5. Geïntegreerd structuurontwerp, gemakkelijke installatie.
| model | kringen | Lengte L (mm) | model | kringen | Lengte L (mm) | ||
| 10A | signaal of 0-5A | 10A | signaal of 0-5A | ||||
| H50119F-02S | 0 | 2 | 36 | H50119F-36S | 0 | 36 | 172 |
| H50119F-0210 | 2 | 0 | 36 | H50119f-0610-JAREN '30 | 6 | 30 | 172 |
| H50119F-03S | 0 | 3 | 40 | H50119F-1210-24S | 12 | 24 | 172 |
| H50119F-0310 | 3 | 0 | 40 | H50119F-3610 | 36 | 0 | 172 |
| H50119F-06S | 0 | 6 | 52 | H50119F-42S | 0 | 42 | 196 |
| H50119F-0210-04S | 2 | 4 | 52 | H50119F-0610-36S | 6 | 36 | 196 |
| H50119F-0410-02s | 4 | 2 | 52 | H50119F-1210-jaren '30 | 12 | 30 | 196 |
| H50119F-0610 | 6 | 0 | 52 | H50119F-4210 | 42 | 0 | 196 |
| H50119F-12S | 0 | 12 | 76 | H50119F-48S | 0 | 48 | 220 |
| H50119F-0210-12S | 2 | 12 | 76 | H50119F-0610-42S | 6 | 42 | 220 |
| H50119F-0310-09S | 3 | 9 | 76 | H50119F-1210-36S | 12 | 36 | 220 |
| H50119F-0610-06S | 6 | 6 | 76 | H50119f-1810-JAREN '30 | 18 | 30 | 220 |
| H50119F-0810-04S | 8 | 4 | 76 | H50119F-P2410-24S | 24 | 24 | 220 |
| H50119F-1010-02S | 10 | 2 | 76 | H50119F-4810 | 48 | 0 | 220 |
| H50119F-1210 | 12 | 0 | 76 | H50119f-JAREN '60 | 0 | 60 | 268 |
| H50119F-18S | 0 | 18 | 100 | H50119F-0610-54S | 6 | 54 | 268 |
| H50119F-0210-16S | 2 | 16 | 100 | H50119F-0910-51S | 9 | 51 | 268 |
| H50119F-0410-14S | 4 | 14 | 100 | H50119F-1210-48S | 12 | 48 | 268 |
| H50119F-0610-12S | 6 | 12 | 100 | H50119F-2430-16S | 24 | 16 | 268 |
| H50119F-0810-10S | 8 | 10 | 100 | H50119F-72S | 0 | 72 | 316 |
| H50119F-1010-08S | 10 | 8 | 100 | H50119f-1210-JAREN '60 | 12 | 60 | 316 |
| H50119F-1210-06S | 12 | 6 | 100 | H50119F-2410-48S | 24 | 48 | 316 |
| H50119F-1410-04S | 14 | 4 | 100 | H50119F-3610-36S | 36 | 36 | 316 |
| H50119F-1610-02S | 16 | 2 | 100 | H50119F-84S/td> | 0 | 84 | 364 |
| H50119F-24S | 0 | 24 | 124 | H50119F-1210-72S | 12 | 72 | 364 |
| H50119f-0410-JAREN '20 | 4 | 20 | 124 | H50119f-2410-JAREN '60 | 24 | 60 | 364 |
| H50119F-0610-18S | 6 | 18 | 124 | H50119F-3610-48S | 36 | 48 | 364 |
| H50119F-1210-12S | 12 | 12 | 124 | H50119F-96S | 0 | 96 | 412 |
| H50119F-1810-06S | 18 | 6 | 124 | H50119F-1210-84S | 12 | 84 | 412 |
| H50119F-2410 | 24 | 0 | 124 | H50119F-2410-72S | 24 | 72 | 412 |
| H50119f-JAREN '30 | 0 | 30 | 148 | H50119f-3610-JAREN '60 | 36 | 60 | 412 |
| H50119F-0610-24S | 6 | 24 | 148 | H50119F-4210-54S | 42 | 54 | 412 |
| H50119F-1210-18S | 12 | 18 | 148 | H50119F-108S | 0 | 108 | 460 |
| H50119F-1810-12S | 18 | 12 | 148 | H50119F-1210-96S | 12 | 96 | 460 |
| H50119F-2410-06S | 24 | 6 | 148 | H50119F-2410-84S | 24 | 84 | 460 |
| H50119F-3010 | 30 | 0 | 148 | H50119F-3610-72S | 36 | 72 | 460 |
* Opmerking: de kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor de kringen Nr van 20A use.10A en signaalkringen (5A) tegelijkertijd te worden Geen kan worden aangepast gebaseerd op standaardproducten, pls onderzoek Senring voor details.
H50119f Ranglijst
| Rangcode | Maximum roterende snelheid | Beroepsleven | Contactmateriaal |
| C (Norm) | 250RPM | 20 miljoenenrevoluties | edel metaal |
| D (Industrical) | 600RPM | 80 miljoenenrevoluties | edel metaal |
| H (Hoogte - kwaliteit) | 1000RPM | 150 miljoenenrevoluties | gouden legering |
