Door de Signalen van Ring Support Transmitting Power With van de Gatenmisstap

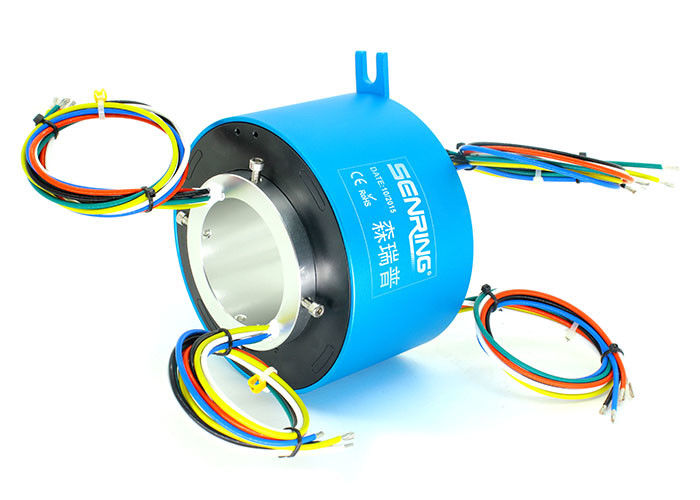

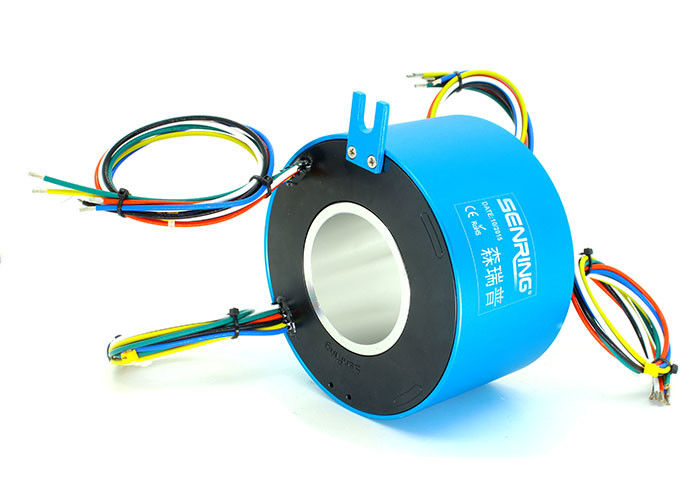

De beschrijving van H60119 door droeg Misstapring
De H60119-reeks is een standaard geleidende de misstapring van de openings holle schacht met een 60mm opening en een buitendiameter van 119mm. Het kan 2 tot 48 kanalen van stroom of signaal stabiel overbrengen en is geschikt voor om het even welke roterende schacht ≤60mm die omwenteling 360° voor het leiden van of het overbrengen van diverse signalen vereist.
| Mechanische parameters | |
| Beroepsleven | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| Het werk Temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contactmateriaal | verwijs naar de ranglijst van de misstapring |
| Huisvestingsmateriaal | AL legering |
| Torsie | 0.05N.m+0.02N.m/6 draad |
| IP Rang | IP51 |
| Elektroparameters | ||
| Spec. | Macht | Signaal |
| Voltagewaaier | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | standaardlengte 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 800VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
De eigenschappen van H60119 door droegen Misstapring
1. De geavanceerde technologie met meerdere balies van de contactborstel verzekert betrouwbaar contact met lage wrijving;
2. De steun2~12circuits macht /signal, de stroom en de kanalen kunnen worden aangepast; ;
3. Kan worden aangepast om macht/signaal het overbrengen te combineren
4. Steun die macht met signalen overbrengen;
5. Geïntegreerd structuurontwerp, gemakkelijke installatie.
| model | kringen | Lengte L (mm) | model | kringen | Lengte L (mm) | ||
| 10A | signaal of 0-5A | 10A | signaal of 0-5A | ||||
| H60119-02S | 0 | 2 | 53 | H60119-36S | 0 | 36 | 172 |
| H60119-0210 | 2 | 0 | 53 | H60119-0610-JAREN '30 | 6 | 30 | 172 |
| H60119-03S | 0 | 3 | 53 | H60119-1210-24S | 12 | 24 | 172 |
| H60119-0310 | 3 | 0 | 53 | H60119-3610 | 36 | 0 | 172 |
| H60119-06S | 0 | 6 | 53 | H60119-42S | 0 | 42 | 196 |
| H60119-0210-04S | 2 | 4 | 53 | H60119-0610-36S | 6 | 36 | 196 |
| H60119-0410-02S | 4 | 2 | 53 | H60119-1210-32S | 12 | 32 | 196 |
| H60119-0610 | 6 | 0 | 53 | H60119-4210 | 42 | 0 | 196 |
| H60119-12S | 0 | 12 | 75 | H60119-48S | 0 | 48 | 220 |
| H60119-0210-10S | 2 | 10 | 75 | H60119-0610-42S | 6 | 42 | 220 |
| H60119-0310-09S | 3 | 9 | 75 | H60119-1210-36S | 12 | 36 | 220 |
| H60119-0610-06S | 6 | 6 | 75 | H60119-1810-JAREN '30 | 18 | 30 | 220 |
| H60119-0810-04S | 8 | 4 | 75 | H60119-P2410-24S | 24 | 24 | 220 |
| H60119-1010-02S | 10 | 2 | 75 | H60119-4810 | 48 | 0 | 220 |
| H60119-1210 | 12 | 0 | 75 | H60119-JAREN '60 | 0 | 60 | 268 |
| H60119-18S | 0 | 18 | 100 | H60119-0610-54S | 6 | 54 | 268 |
| H60119-0210-16S | 2 | 16 | 100 | H60119-0910-51S | 9 | 51 | 268 |
| H60119-0410-14S | 4 | 14 | 100 | H60119-1210-48S | 12 | 48 | 268 |
| H60119-0610-12S | 6 | 12 | 100 | H60119-2410-36S | 24 | 36 | 268 |
| H60119-0810-10S | 8 | 10 | 100 | H60119-72S | 0 | 72 | 316 |
| H60119-1010-08S | 10 | 8 | 100 | H60119-1210-JAREN '60 | 12 | 60 | 316 |
| H60119-1210-06S | 12 | 6 | 100 | H60119-2410-48S | 24 | 48 | 316 |
| H60119-2410-48S | 24 | 48 | 100 | H60119-3610-36S | 36 | 36 | 316 |
| H60119-1610-02S | 16 | 2 | 100 | H60119-84S | 0 | 84 | 364 |
| H60119-24S | 0 | 24 | 124 | H60119-1210-72S | 12 | 72 | 364 |
| H60119-0410-JAREN '20 | 4 | 20 | 124 | H60119-2410-JAREN '60 | 24 | 60 | 364 |
| H60119-0610-18S | 6 | 18 | 124 | H60119-3610-48S | 36 | 48 | 364 |
| H60119-1210-12S | 12 | 12 | 124 | H60119-96S | 0 | 96 | 412 |
| H60119-1810-06S | 18 | 6 | 124 | H60119-1210-84S | 12 | 84 | 412 |
| H60119-2410 | 24 | 0 | 124 | H60119-2410-72S | 24 | 72 | 412 |
| H60119-JAREN '30 | 0 | 30 | 148 | H60119-3610-JAREN '60 | 36 | 60 | 412 |
| H60119-0610-24S | 6 | 24 | 148 | H60119-4210-54S | 42 | 54 | 412 |
| H60119-1210-18S | 12 | 18 | 148 | H60119-108S | 0 | 108 | 460 |
| H60119-1810-12S | 18 | 12 | 148 | H60119-1210-96S | 12 | 96 | 460 |
| H60119-2410-06S | 24 | 6 | 148 | H60119-2410-84S | 24 | 84 | 460 |
| H60119-3010 | 30 | 0 | 148 | H60119-3610-72S | 36 | 72 | 460 |
* Opmerking: de kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor de kringen Nr van 20A use.10A en signaalkringen (5A) tegelijkertijd te worden Geen kan worden aangepast gebaseerd op standaardproducten, pls onderzoek Senring voor details.
H60119 Ranglijst
| Rangcode | Maximum roterende snelheid | Beroepsleven | Contactmateriaal |
| C (Norm) | 250RPM | 20 miljoenenrevoluties | edel metaal |
| D (Industrical) | 600RPM | 80 miljoenenrevoluties | edel metaal |
| H (Hoogte - kwaliteit) | 1000RPM | 150 miljoenenrevoluties | gouden legering |
