Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
H90185
Contacteer ons

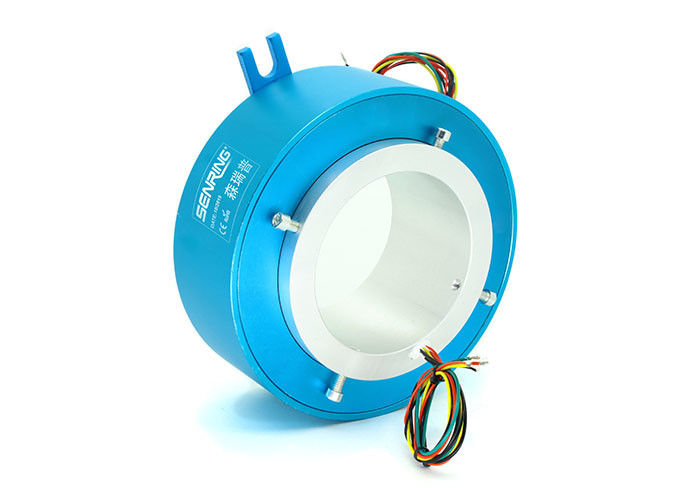

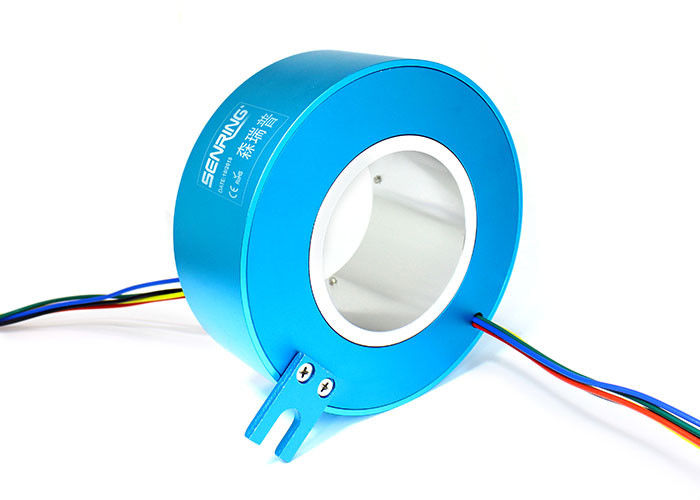

Middelgrote Grootte 90mm door Gat glijdt Ring Provides-360-graad Omwenteling voor Geleidende of Signaaltransmissie uit
De beschrijving van H90185 door droeg Misstapring
SenRing de H90185-reeks is een standaardring van de door-gaten geleidende misstap met een diameter van 90mm (geschikt voor om het even welk roterend apparaat met een diameter van ≤90mm) en een buitendiameter van 185mm. Het is geschikt om 360 graadomwenteling voor geleidende of signaaltransmissie voor roterende apparaten met een roterende schacht ≤90mm, zoals onderwijssimulatiemateriaal, techniek het testen instrumenten, metaaloppervlakte het eindigen materiaal, robots, document productielijnen, drukmachines, ononderbroken vervoerende machines, sensoren, kabelproductie en het testen materiaal, en andere diverse gebieden te verstrekken.
| Mechanische parameters | |
| Beroepsleven | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| Het werk Temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contactmateriaal | verwijs naar de ranglijst van de misstapring |
| Huisvestingsmateriaal | AL legering |
| Torsie | 0.05N.m+0.02N.m/6 draad |
| IP Rang | IP51 |
| Elektroparameters | ||
| Spec. | Macht | Signaal |
| Voltagewaaier | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | standaardlengte 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 800VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
De eigenschappen van H150248 door droegen Misstapring
1. Het geavanceerde de borstelcontact wordt met meerdere balies van de edel metaalcluster gebruikt om betrouwbaar contact met uiterst te verzekeren - lage wrijving;
2. Het kan 1~108 kanalen van stroom/signaal, met veelvoudige standaardspecificaties en klantgerichte opties stabiel overbrengen;
3. Het kan transmissie van video, gegevens en andere signalen mengen; Het steunt gemengde transmissie van signaal en macht;
4. Geïntegreerd structuurontwerp, gemakkelijk te installeren.
Klantgerichte parameters
1. Kringenaantallen/opening/afmetingen/stroom/beschermingsrang/roterende snelheid
2. De signalen van de combinatietransmissie video/USB/HDMI/fiber/RF/Ethernet
3. Gecombineerde pneumatisch en hydraulisch
| model | kringen | Lengte L (mm) | model | kringen | Lengte L (mm) | ||
| 10A | signaal of 0-5A | 10A | signaal of 0-5A | ||||
| H90185-02S | 0 | 2 | 48 | H90185-36S | 0 | 36 | 184 |
| H90185-0210 | 2 | 0 | 48 | H90185--0610-jaren '30 | 6 | 30 | 184 |
| H90185-03S | 0 | 3 | 52 | H90185-1210-24S | 12 | 24 | 184 |
| H90185-0310 | 3 | 0 | 52 | H90185-3610 | 36 | 0 | 184 |
| H90185-06S | 0 | 6 | 64 | H90185-42S | 0 | 42 | 208 |
| H90185-0210-04S | 2 | 4 | 64 | H90185-0610-36S | 6 | 36 | 208 |
| H90185-0410-02S | 4 | 2 | 64 | H90185-1210-JAREN '30 | 12 | 30 | 208 |
| H90185-0610 | 6 | 0 | 64 | H90185-4210 | 42 | 0 | 208 |
| H90185-12S | 0 | 12 | 88 | H90185-48S | 0 | 48 | 232 |
| H90185-0210-10S | 2 | 10 | 88 | H90185-0610-42S | 6 | 42 | 232 |
| H90185-0310-09S | 3 | 9 | 88 | H90185-1210-36S | 12 | 36 | 232 |
| H90185-0610-06S | 6 | 6 | 88 | H90185-1810-JAREN '30 | 18 | 30 | 232 |
| H90185-0810-04S | 8 | 4 | 88 | H90185-P2410-24S | 24 | 24 | 232 |
| H90185-1010-02S | 10 | 2 | 88 | H90185-4810 | 48 | 0 | 232 |
| H90185-1210 | 12 | 0 | 88 | H90185-JAREN '60 | 0 | 60 | 280 |
| H90185-18S | 0 | 18 | 112 | H90185-0610-54S | 6 | 54 | 280 |
| H90185-0210-16S | 2 | 16 | 112 | H90185-0910-51S | 9 | 51 | 280 |
| H90185-0410-14S | 4 | 14 | 112 | H90185-1210-48S | 12 | 48 | 280 |
| H90185-0610-12S | 6 | 12 | 112 | H90185-2410-36S | 24 | 36 | 280 |
| H90185-0810-10S | 8 | 10 | 112 | H90185-72S | 0 | 72 | 328 |
| H90185-1010-08S | 10 | 8 | 112 | H90185-1210-JAREN '60 | 12 | 60 | 328 |
| H90185-1210-06S | 12 | 6 | 112 | H90185-2410-48S | 24 | 48 | 328 |
| H90185-1410-04S | 14 | 4 | 112 | H90185-3610-36S | 36 | 36 | 328 |
| H90185-1610-02S | 16 | 2 | 112 | H90185-84S | 0 | 84 | 376 |
| H90185-24S | 0 | 24 | 136 | H90185-1210-72S | 12 | 72 | 376 |
| H90185-0410-JAREN '20 | 4 | 20 | 136 | H90185-2410-JAREN '60 | 24 | 60 | 376 |
| H90185-0610-18S | 6 | 18 | 136 | H90185-3610-48S | 36 | 48 | 376 |
| H90185-1210-12S | 12 | 12 | 136 | H90185-96S | 0 | 96 | 426 |
| H90185-1810-06S | 18 | 6 | 136 | H90185-1210-84S | 12 | 84 | 426 |
| H90185-2410 | 24 | 0 | 136 | H90185-2410-72S | 24 | 72 | 426 |
| H90185-JAREN '30 | 0 | 30 | 160 | H90185-3610-JAREN '60 | 36 | 60 | 426 |
| H90185-0610-24S | 6 | 24 | 160 | H90185-4210-54S | 42 | 54 | 426 |
| H90185-1210-18S | 12 | 18 | 160 | H90185-108S | 0 | 108 | 472 |
| H90185-1810-12S | 18 | 12 | 160 | H90185-1210-96S | 12 | 96 | 472 |
| H90185-2410-06S | 24 | 6 | 160 | H90185-2410-84S | 24 | 84 | 472 |
| H90185-3010 | 30 | 0 | 160 | H90185-3610-72S | 36 | 72 | 472 |
* Opmerking: de kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor de kringen Nr van 20A use.10A en signaalkringen (5A) tegelijkertijd te worden Geen kan worden aangepast gebaseerd op standaardproducten, pls onderzoek Senring voor details.
H90185 Ranglijst
| Rangcode | Maximum roterende snelheid | Beroepsleven | Contactmateriaal |
| C (Norm) | 250RPM | 20 miljoenenrevoluties | edel metaal |
| D (Industrical) | 600RPM | 80 miljoenenrevoluties | edel metaal |
| H (Hoogte - kwaliteit) | 1000RPM | 150 miljoenenrevoluties | gouden legering |
Het Hoe kan ik kiest een misstapring?
De juiste selectie van een oplossing van de misstapring vereist details over de werkende parameters van uw toepassing met inbegrip van totale kringen, voltage en ampèren per kring, werkende snelheid, en opzettend type. Als u zeker bent dat een douane/een gewijzigde oplossing zeer waarschijnlijk of behoeftehulp in uw selectie worden vereist, contacteer Begonnen ons om te worden.
