Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
H100185
Contacteer ons
De klantgerichte Sleepringen door-Through-Bore voor Stabiele Transmissie van 10A-Stroom (10A per Kring) of 2A signaleren

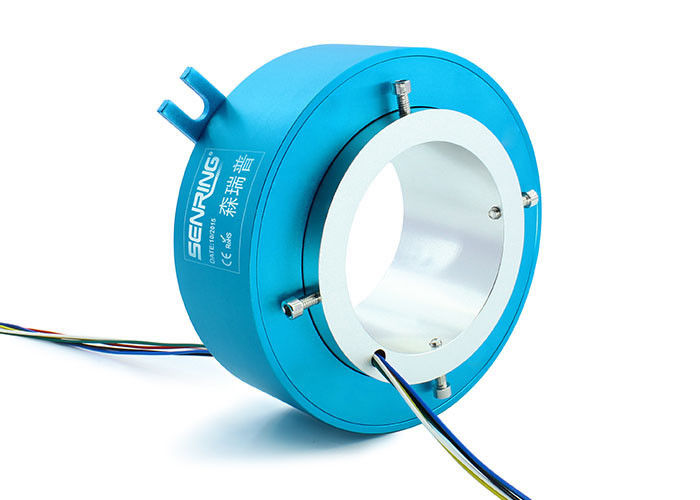

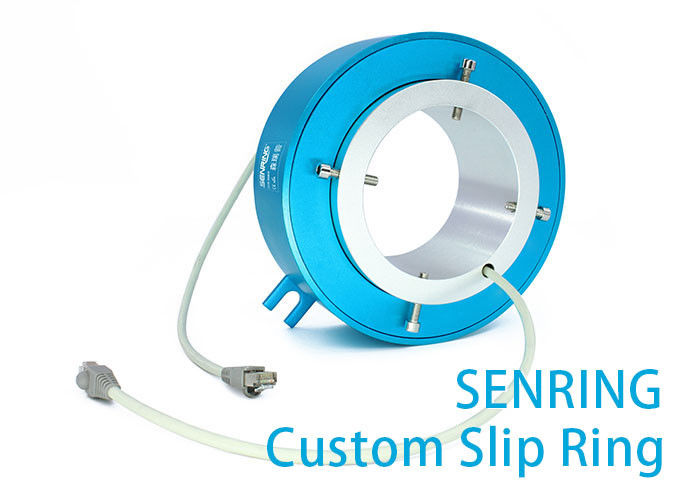

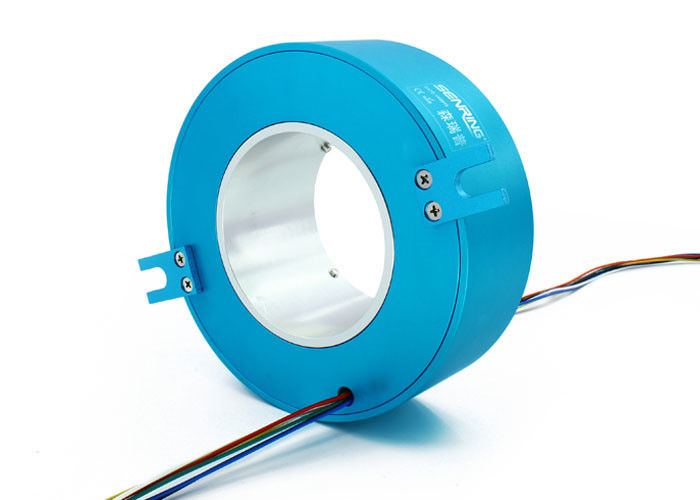

De beschrijving van H100185 door droeg Misstapring
De Senringsh100185 reeks door-droeg geleidende misstapring, met een door-gatendiameter van 100mm (geschikt voor om het even welk roterend apparaat met een diameter ≤100mm), een buitendiameter van 185mm, en shell van de aluminiumlegering. De H100185-ring van de reeksmisstap kan 10A-stroom (10A per kring) of 2A-signaal stabiel overbrengen, en kan in automatisch lassenmateriaal, het spelmateriaal van kinderen, de verwerkingsmateriaal van de metaaloppervlakte, uitdrijving en het uitrekken zich samengesteld materiaal, statische torsiesensoren, drukzenders, robots (zoals de robots van de cementopheldering en diverse industriële robots), de productiemateriaal van de draad (netwerkkabel) kabel, stadium mechanisch materiaal, elektronische (textiel) kwaliteit het testen instrumenten, robotproductielijnen, de wijziging van het workshopmateriaal voor automobieldeklaaglijnen en lopende band, de machines van het computerpatroon en computer naaimachines, versnellingssensoren, malende en verspreidende machines worden gebruikt.
Toepassing:
Diverse gebieden zoals automatiseringsmateriaal, torsiesensoren, stadiummateriaal, samengestelde machines, geautomatiseerde patroon naaimachines, enz.
| Mechanische parameters | |
| Beroepsleven | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| Het werk Temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contactmateriaal | verwijs naar de ranglijst van de misstapring |
| Huisvestingsmateriaal | AL legering |
| Torsie | 0.05N.m+0.02N.m/6 draad |
| IP Rang | IP51 |
| Elektroparameters | ||
| Spec. | Macht | Signaal |
| Voltagewaaier | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | standaardlengte 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 800VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
De eigenschappen van H100185 door droegen Misstapring
1. Geavanceerde edel metaal borstel-stijl wordt het contact met meerdere balies gebruikt om betrouwbaar contact met uiterst te verzekeren - lage wrijving;
2. De stabiele transmissie van 1 tot 108 kanalen van stroom/signaal is beschikbaar, met veelvoudige standaardspecificaties om te kiezen van, en de aanpassing is ook beschikbaar;
3. Steunt gemengde transmissie van signalen en macht, en kan transmissie van video, gegevens en andere signalen mengen.
| model | kringen | Lengte L (mm) | model | kringen | Lengte L (mm) | ||
| 10A | signaal of 0-5A | 10A | signaal of 0-5A | ||||
| H100185-02S | 0 | 2 | 48 | H100185-36S | 0 | 36 | 184 |
| H100185-0210 | 2 | 0 | 48 | H100185--0610-jaren '30 | 6 | 30 | 184 |
| H100185-03S | 0 | 3 | 52 | H100185-1210-24S | 12 | 24 | 184 |
| H100185-0310 | 3 | 0 | 52 | H100185-3610 | 36 | 0 | 184 |
| H100185-06S | 0 | 6 | 64 | H100185-42S | 0 | 42 | 208 |
| H100185-0210-04S | 2 | 4 | 64 | H100185-0610-36S | 6 | 36 | 208 |
| H100185-0410-02S | 4 | 2 | 64 | H100185-1210-JAREN '30 | 12 | 30 | 208 |
| H100185-0610 | 6 | 0 | 64 | H100185-4210 | 42 | 0 | 208 |
| H100185-12S | 0 | 12 | 88 | H100185-48S | 0 | 48 | 232 |
| H100185-0210-10S | 2 | 10 | 88 | H100185-0610-42S | 6 | 42 | 232 |
| H100185-0310-09S | 3 | 9 | 88 | H100185-1210-36S | 12 | 36 | 232 |
| H100185-0610-06S | 6 | 6 | 88 | H100185-1810-JAREN '30 | 18 | 30 | 232 |
| H100185-0810-04S | 8 | 4 | 88 | H100185-P2410-24S | 24 | 24 | 232 |
| H100185-1010-02S | 10 | 2 | 88 | H100185-4810 | 48 | 0 | 232 |
| H100185-1210 | 12 | 0 | 88 | H100185-JAREN '60 | 0 | 60 | 280 |
| H100185-18S | 0 | 18 | 112 | H100185-0610-54S | 6 | 54 | 280 |
| H100185-0210-16S | 2 | 16 | 112 | H100185-0910-51S | 9 | 51 | 280 |
| H100185-0410-14S | 4 | 14 | 112 | H100185-1210-48S | 12 | 48 | 280 |
| H100185-0610-12S | 6 | 12 | 112 | H100185-2410-36S | 24 | 36 | 280 |
| H100185-0810-10S | 8 | 10 | 112 | H100185-72S | 0 | 72 | 328 |
| H100185-1010-08S | 10 | 8 | 112 | H100185-1210-JAREN '60 | 12 | 60 | 328 |
| H100185-1210-06S | 12 | 6 | 112 | H100185-2410-48S | 24 | 48 | 328 |
| H100185-1410-04S | 14 | 4 | 112 | H100185-3610-36S | 36 | 36 | 328 |
| H100185-1610-02S | 16 | 2 | 112 | H100185-84S | 0 | 84 | 376 |
| H100185-24S | 0 | 24 | 136 | H100185-1210-72S | 12 | 72 | 376 |
| H100185-0410-JAREN '20 | 4 | 20 | 136 | H100185-2410-JAREN '60 | 24 | 60 | 376 |
| H100185-0610-18S | 6 | 18 | 136 | H100185-3610-48S | 36 | 48 | 376 |
| H100185-1210-12S | 12 | 12 | 136 | H100185-96S | 0 | 96 | 426 |
| H100185-1810-06S | 18 | 6 | 136 | H100185-1210-84S | 12 | 84 | 426 |
| H100185-2410 | 24 | 0 | 136 | H100185-2410-72S | 24 | 72 | 426 |
| H100185-JAREN '30 | 0 | 30 | 160 | H100185-3610-JAREN '60 | 36 | 60 | 426 |
| H100185-0610-24S | 6 | 24 | 160 | H100185-4210-54S | 42 | 54 | 426 |
| H100185-1210-18S | 12 | 18 | 160 | H100185-108S | 0 | 108 | 472 |
| H100185-1810-12S | 18 | 12 | 160 | H100185-1210-96S | 12 | 96 | 472 |
| H100185-2410-06S | 24 | 6 | 160 | H100185-2410-84S | 24 | 84 | 472 |
| H100185-3010 | 30 | 0 | 160 | H100185-3610-72S | 36 | 72 | 472 |
* Opmerking: de kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor de kringen Nr van 20A use.10A en signaalkringen (5A) tegelijkertijd te worden Geen kan worden aangepast gebaseerd op standaardproducten, pls onderzoek Senring voor details.
H100185 Ranglijst
| Rangcode | Maximum roterende snelheid | Beroepsleven | Contactmateriaal |
| C (Norm) | 250RPM | 20 miljoenenrevoluties | edel metaal |
| D (Industrical) | 600RPM | 80 miljoenenrevoluties | edel metaal |
| H (Hoogte - kwaliteit) | 1000RPM | 150 miljoenenrevoluties | gouden legering |
