Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
H120215
Contacteer ons

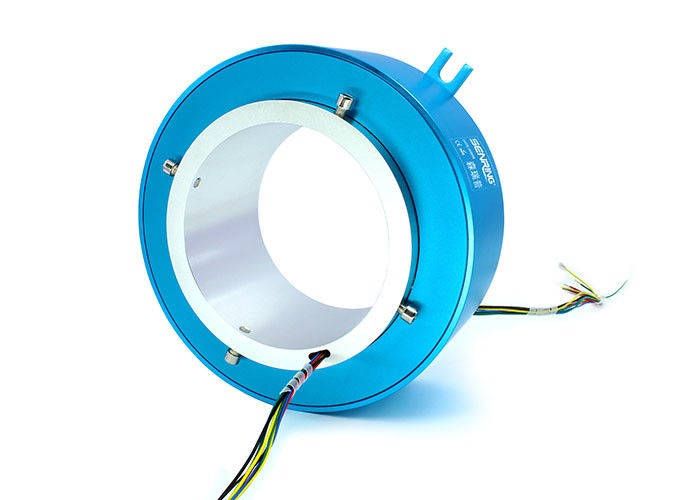

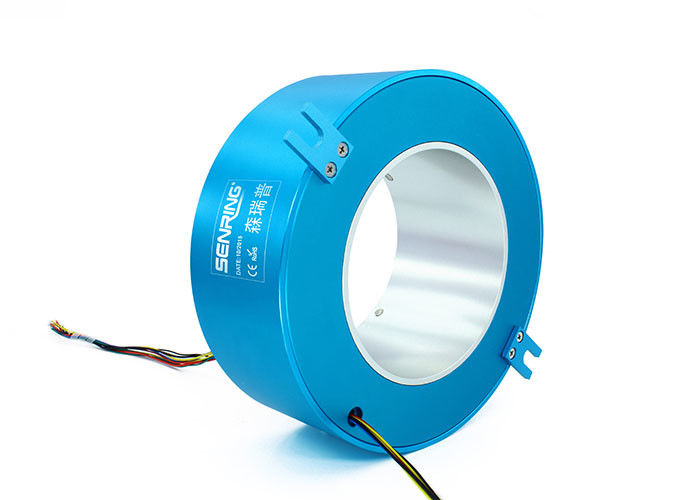

Gatengrootte 120mm Holle Schacht door de Ring van de Gatenmisstap
De beschrijving van H120215 door droeg Misstapring
De Senringsh120215 reeks door-droeg geleidende misstapring, met een door-gatendiameter van 120mm (geschikt voor om het even welk roterend apparaat met een diameter ≤120mm), een buitendiameter van 215mm, en een integrale structuur van ring van de precisie de geleidende misstap. De H120215-ring van de reeksmisstap kan 10A-stroom (10A per kring) of 2A-signaal stabiel overbrengen, en kan in hete de nevelmachines van de smeltingslijm (het hete smeltingslijm bespuiten en samengesteld materiaal, zoals H120215-06S-1L, die 6 kanalen van signaal en 1 kanaal van gas) kan overgaan, het verre systeem van de transmissiecontrole voor hittemeters, de systemen van de automatiseringscontrole (zoals H120215-06S), automatische lassenrobots (zoals automatische het lassenrobots van de stortplaatsvrachtwagen, robots van het tankwagen de bijkomende lassen, enz.), automatische scherpe robots (zoals H120215-1210), het materiaal van de landbouw en olieverwerking worden gebruikt.
Toepassing:
Hete de nevelmachines van de smeltingslijm, lassenrobots, scherpe robots, en remmechanismen op diverse gebieden.
| Mechanicallparameters | |
| Beroepsleven | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| Het werk Temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contactmateriaal | verwijs naar de ranglijst van de misstapring |
| Huisvestingsmateriaal | AL legering |
| Torsie | 0.05N.m+0.02N.m/6 draad |
| IP Rang | IP51 |
| Elektroparameters | ||
| Spec. | Macht | Signaal |
| Voltagewaaier | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | standaardlengte 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 800VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
De eigenschappen van H120215 door droegen Misstapring
1. De geavanceerde technologie met meerdere balies van de contactborstel verzekert betrouwbaar contact met lage wrijving;
2. de de het de steun1~108circuits macht/signaal, stroom en kanalen kunnen worden aangepast;
3. Kan worden aangepast om macht/signaal het overbrengen te combineren
4. Steun die macht met signalen overbrengen;
5. Geïntegreerd structuurontwerp, gemakkelijke installatie.
De voordelen van grote door-through-boresleepringen zijn als volgt:
1. Brede toepasselijkheid
2. Groot openingsontwerp
3. Klantgericht
4. Stabiele transmissieprestaties
5. Gemakkelijke installatie
6. Sterke duurzaamheid
| model | kringen | Lengte L (mm) | model | kringen | Lengte L (mm) | ||
| 10A | signaal of 0-5A | 10A | signaal of 0-5A | ||||
| H120215-02S | 0 | 2 | 56 | H120215-36S | 0 | 36 | 192 |
| H120215-0210 | 2 | 0 | 56 | H120215--0610-jaren '30 | 6 | 30 | 192 |
| H120215-03S | 0 | 3 | 60 | H120215-1210-24S | 12 | 24 | 192 |
| H120215-0310 | 3 | 0 | 60 | H120215-3610 | 36 | 0 | 192 |
| H120215-06S | 0 | 6 | 72 | H120215-42S | 0 | 42 | 216 |
| H120215-0210-04S | 2 | 4 | 72 | H120215-0610-36S | 6 | 36 | 216 |
| H120215-0410-02S | 4 | 2 | 72 | H120215-1210-JAREN '30 | 12 | 30 | 216 |
| H120215-0610 | 6 | 0 | 72 | H120215-4210 | 42 | 0 | 216 |
| H120215-12S | 0 | 12 | 96 | H120215-48S | 0 | 48 | 240 |
| H120215-0210-10S | 2 | 10 | 96 | H120215-0610-42S | 6 | 42 | 240 |
| H120215-0310-09S | 3 | 9 | 96 | H120215-1210-36S | 12 | 36 | 240 |
| H120215-0610-06S | 6 | 6 | 96 | H120215-1810-JAREN '30 | 18 | 30 | 240 |
| H120215-0810-04S | 8 | 4 | 96 | H120215-P2410-24S | 24 | 24 | 240 |
| H120215-1010-02S | 10 | 2 | 96 | H120215-4810 | 48 | 0 | 240 |
| H120215-1210 | 12 | 0 | 96 | H120215-JAREN '60 | 0 | 60 | 288 |
| H120215-18S | 0 | 18 | 120 | H120215-0610-54S | 6 | 54 | 288 |
| H120215-0210-16S | 2 | 16 | 120 | H120215-0910-51S | 9 | 51 | 288 |
| H120215-0410-14S | 4 | 14 | 120 | H120215-1210-48S | 12 | 48 | 288 |
| H120215-0610-12S | 6 | 12 | 120 | H120215-2410-36S | 24 | 36 | 288 |
| H120215-0810-10S | 8 | 10 | 120 | H120215-72S | 0 | 72 | 336 |
| H120215-1010-08S | 10 | 8 | 120 | H120215-1210-JAREN '60 | 12 | 60 | 336 |
| H120215-1210-06S | 12 | 6 | 120 | H120215-2410-48S | 24 | 48 | 336 |
| H120215-1410-04S | 14 | 4 | 120 | H120215-3610-36S | 36 | 36 | 336 |
| H120215-1610-02S | 16 | 2 | 120 | H120215-84S | 0 | 84 | 384 |
| H120215-24S | 0 | 24 | 144 | H120215-1210-72S | 12 | 72 | 384 |
| H120215-0410-JAREN '20 | 4 | 20 | 144 | H120215-2410-JAREN '60 | 24 | 60 | 384 |
| H120215-0610-18S | 6 | 18 | 144 | H120215-3610-48S | 36 | 48 | 384 |
| H120215-1210-12S | 12 | 12 | 144 | H120215-96S | 0 | 96 | 434 |
| H120215-1810-06S | 18 | 6 | 144 | H120215-1210-84S | 12 | 84 | 434 |
| H120215-2410 | 24 | 0 | 144 | H120215-2410-72S | 24 | 72 | 434 |
| H120215-JAREN '30 | 0 | 30 | 168 | H120215-3610-JAREN '60 | 36 | 60 | 434 |
| H120215-0610-24S | 6 | 24 | 168 | H120215-4210-54S | 42 | 54 | 434 |
| H120215-1210-18S | 12 | 18 | 168 | H120215-108S | 0 | 108 | 480 |
| H120215-1810-12S | 18 | 12 | 168 | H120215-1210-96S | 12 | 96 | 480 |
| H120215-2410-06S | 24 | 6 | 168 | H120215-2410-84S | 24 | 84 | 480 |
| H120215-3010 | 30 | 0 | 168 | H120215-3610-72S | 36 | 72 | 480 |
* Opmerking: de kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor de kringen Nr van 20A use.10A en signaalkringen (5A) tegelijkertijd te worden Geen kan worden aangepast gebaseerd op standaardproducten, pls onderzoek Senring voor details.
H120215 Ranglijst
| Rangcode | Maximum roterende snelheid | Beroepsleven | Contactmateriaal |
| C (Norm) | 250RPM | 20 miljoenenrevoluties | edel metaal |
| D (Industrical) | 600RPM | 80 miljoenenrevoluties | edel metaal |
| H (Hoogte - kwaliteit) | 1000RPM | 150 miljoenenrevoluties | gouden legering |
