Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
H180298
Contacteer ons

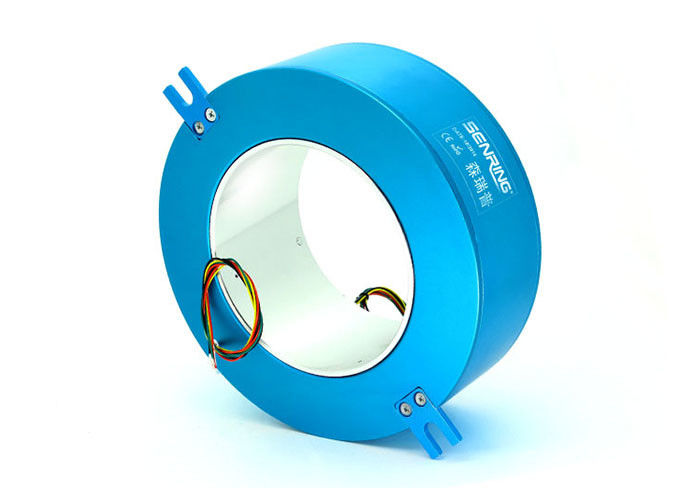

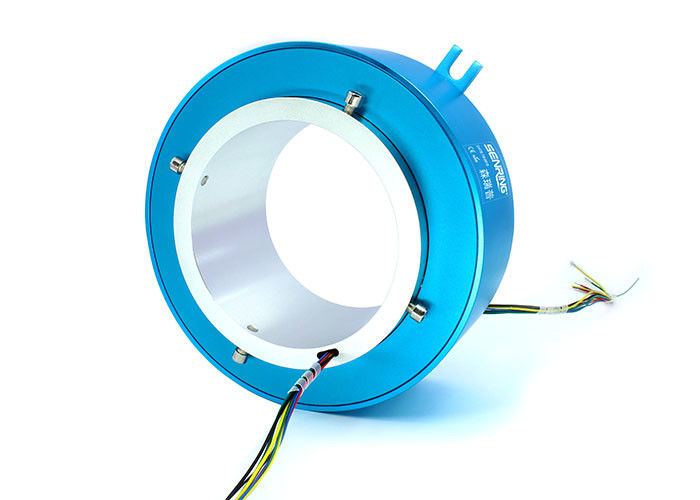

Grote door-Gatendiameter van 180mm Geïntegreerde Geleidende de Misstapring van de Structuurprecisie
De beschrijving van H180298 door droeg Misstapring
Is de geleidende de misstapring van de Senringsh180298 reeks met een grote door-gatendiameter van 180mm (geschikt voor om het even welk roterend apparaat met een gatendiameter van ≤180mm) en een buitendiameter van 298mm een precisie geïntegreerde ring van de structuur geleidende misstap. Het kan 10A-stroom (tarief * 10A) of 2A-signaal stabiel overbrengen en kan in om het even welk apparaat worden gebruikt dat omwenteling 360° voor het leiden van of het overbrengen van diverse controlesignalen, zoals het materiaal van de kabelproductie (zoals H180298-0410), metaaloppervlakte het eindigen materiaal (zoals H180298-0210), automatiseringsmateriaal, fabrieksproductielijnen, enz.“ vereist
Toepassing:
Het materiaal van de kabelproductie, de verwerkingsmateriaal van de metaaloppervlakte, automatiseringsmateriaal, en andere diverse gebieden.
| Mechanicallparameters | |
| Beroepsleven | verwijs naar de ranglijst van de misstapring |
| Roterende snelheid | verwijs naar de ranglijst van de misstapring |
| Het werk Temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contactmateriaal | verwijs naar de ranglijst van de misstapring |
| Huisvestingsmateriaal | AL legering |
| Torsie | 0.05N.m+0.02N.m/6 draad |
| IP Rang | IP51 |
| Elektroparameters | ||
| Spec. | Macht | Signaal |
| Voltagewaaier | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | standaardlengte 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 800VAC@50Hz, jaren '60 | |
| Elektrolawaai | < 0=""> | |
De eigenschappen van H180298 door droegen Misstapring
1. Maximum roterende snelheid: 150RPM, 600RPM, (FACULTATIEVE) 1200RPM;
2. Het standaardmodel steunt 2~36 kringenmacht (0~10A) of 2~108 kringensignaal (0~5A), kunnen de stroom en de kanalen worden aangepast;
3. Verzekert het contact materil gebruikte edele metaal, stablity en het beroepsleven;
4. Steun die macht met signalen overbrengen;
5. Geïntegreerd structuurontwerp, gemakkelijke installatie.
| model | kringen | Lengte L (mm) | model | kringen | Lengte L (mm) | ||
| 10A | signaal of 0-5A | 10A | signaal of 0-5A | ||||
| H180298-02S | 0 | 2 | 70 | H180298-36S | 0 | 36 | 240 |
| H180298-0210 | 2 | 0 | 70 | H180298--0610-jaren '30 | 6 | 30 | 240 |
| H180298-03S | 0 | 3 | 75 | H180298-1210-24S | 12 | 24 | 240 |
| H180298-0310 | 3 | 0 | 75 | H180298-3610 | 36 | 0 | 240 |
| H180298-06S | 0 | 6 | 90 | H180298-42S | 0 | 42 | 270 |
| H180298-0210-04S | 2 | 4 | 90 | H180298-0610-36S | 6 | 36 | 270 |
| H180298-0410-02S | 4 | 2 | 90 | H180298-1210-JAREN '30 | 12 | 30 | 270 |
| H180298-0610 | 6 | 0 | 90 | H180298-4210 | 42 | 0 | 270 |
| H180298-12S | 0 | 12 | 120 | H180298-48S | 0 | 48 | 300 |
| H180298-0210-10S | 2 | 10 | 120 | H180298-0610-42S | 6 | 42 | 300 |
| H180298-0310-09S | 3 | 9 | 120 | H180298-1210-36S | 12 | 36 | 300 |
| H180298-0610-06S | 6 | 6 | 120 | H180298-1810-JAREN '30 | 18 | 30 | 300 |
| H180298-0810-04S | 8 | 4 | 120 | H180298-P2410-24S | 24 | 24 | 300 |
| H180298-1010-02S | 10 | 2 | 120 | H180298-4810 | 48 | 0 | 300 |
| H180298-1210 | 12 | 0 | 120 | H180298-JAREN '60 | 0 | 60 | 360 |
| H180298-18S | 0 | 18 | 150 | H180298-0610-54S | 6 | 54 | 360 |
| H180298-0210-16S | 2 | 16 | 150 | H180298-0910-51S | 9 | 51 | 360 |
| H180298-0410-14S | 4 | 14 | 150 | H180298-1210-48S | 12 | 48 | 360 |
| H180298-0610-12S | 6 | 12 | 150 | H180298-2410-36S | 24 | 36 | 360 |
| H180298-0810-10S | 8 | 10 | 150 | H180298-72S | 0 | 72 | 420 |
| H180298-1010-08S | 10 | 8 | 150 | H180298-1210-JAREN '60 | 12 | 60 | 420 |
| H180298-1210-06S | 12 | 6 | 150 | H180298-2410-48S | 24 | 48 | 420 |
| H180298-1410-04S | 14 | 4 | 150 | H180298-3610-36S | 36 | 36 | 420 |
| H180298-1610-02S | 16 | 2 | 150 | H180298-84S | 0 | 84 | 480 |
| H180298-24S | 0 | 24 | 180 | H180298-1210-72S | 12 | 72 | 480 |
| H180298-0410-JAREN '20 | 4 | 20 | 180 | H180298-2410-JAREN '60 | 24 | 60 | 480 |
| H180298-0610-18S | 6 | 18 | 180 | H180298-3610-48S | 36 | 48 | 480 |
| H180298-1210-12S | 12 | 12 | 180 | H180298-96S | 0 | 96 | 540 |
| H180298-1810-06S | 18 | 6 | 180 | H180298-1210-84S | 12 | 84 | 540 |
| H180298-2410 | 24 | 0 | 180 | H180298-2410-72S | 24 | 72 | 540 |
| H180298-JAREN '30 | 0 | 30 | 210 | H180298-3610-JAREN '60 | 36 | 60 | 540 |
| H180298-0610-24S | 6 | 24 | 210 | H180298-4210-54S | 42 | 54 | 540 |
| H180298-1210-18S | 12 | 18 | 210 | H180298-108S | 0 | 108 | 600 |
| H180298-1810-12S | 18 | 12 | 210 | H180298-1210-96S | 12 | 96 | 600 |
| H180298-2410-06S | 24 | 6 | 210 | H180298-2410-84S | 24 | 84 | 600 |
| H180298-3010 | 30 | 0 | 210 | H180298-3610-72S | 36 | 72 | 600 |
* Opmerking: de kringen kunnen tegelijkertijd voor grotere stroom, n-kringen worden gecombineerd van 10A om N*10A, zoals 2 kringen van 10A voor de kringen Nr van 20A use.10A en signaalkringen (5A) tegelijkertijd te worden Geen kan worden aangepast gebaseerd op standaardproducten, pls onderzoek Senring voor details.
H180298 Ranglijst
| Rangcode | Maximum roterende snelheid | Beroepsleven | Contactmateriaal |
| C (Norm) | 250RPM | 20 miljoenenrevoluties | edel metaal |
| D (Industrical) | 600RPM | 80 miljoenenrevoluties | edel metaal |
| H (Hoogte - kwaliteit) | 1000RPM | 150 miljoenenrevoluties | gouden legering |
Een ring van de precisie geleidende misstap met een geïntegreerde structuur en een door-gatendiameter van 180mm is een high-precision roterend interfaceapparaat, gewoonlijk bestaand uit twee roterende delen, binnen en buiten. Het geleidende ring en borstelsysteem kan worden gebruikt om diverse signalen en macht over te brengen. Zijn geïntegreerd structureel ontwerp maakt het stabieler en duurzaam, bekwaam om hoge snelheidsomwenteling en zware ladingstoepassingen te weerstaan. Bovendien verzekert zijn high-precision verwerking stabiele prestaties en betrouwbaarheid op lange termijn, die het maken voor diverse toepassingsgebieden geschikt die krachtige geleidende sleepringen vereisen.
