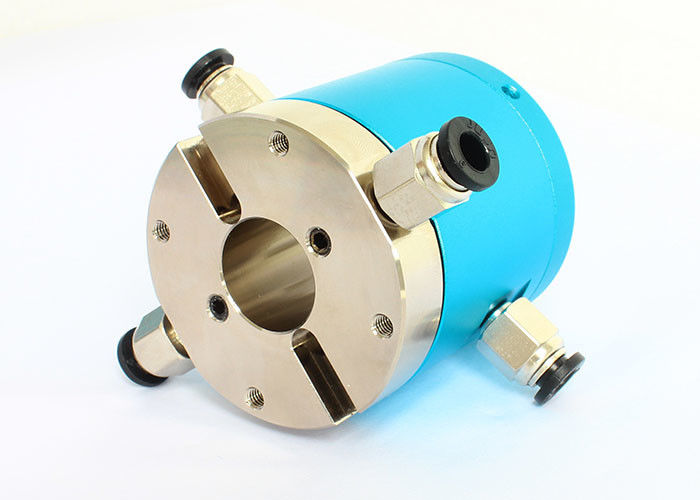

Twee Gaspassage 20mm de Holle Elektro Roterende Unie van de Schachtgrootte
Beschrijving van 3402004 de Holle Ring van de Schachtmisstap
Senring 3402004 reeksen pneumatische roterende verbinding is een dubbele passage roterende verbinding geschikt voor 360 graadomwenteling en transmissie van 2 passages van samengeperste lucht, stoom, vacuüm, en andere gasmedia. Deze roterende verbinding steunt 4mm en 6mm luchtpijpen voor gastransmissie. Voorts steunt het gemengde transmissie van diverse stromen die van 2A tot 800A gaan, terwijl ook het hebben van de voordelen van kleine grootte, lichtgewicht, lage torsie, en de capaciteit om veelvoudige gaspassages zonder interferentie over te brengen.
Deze roterende verbinding is geschikt voor vele industriële toepassingen, zoals robotica, automatiseringsmateriaal, en medische apparaten. Zijn dubbel passageontwerp laat het toe om veelvoudige gasmedia over te brengen gelijktijdig, daardoor verbeterend systeemflexibiliteit en efficiency. Bovendien, maken zijn kleine grootte en lichtgewichtontwerp installatie en onderhoud gemakkelijker.
Technische Beschrijving van 3402004 de Holle Ring van de Schachtmisstap
| Passages (Gas) | 2 passages |
| Pijpgrootte | 4~6mm pijp, M5quot; Haven |
| Mechanische Gegevens | |
| Spec. | gegevens |
| Beroepsleven | 20millions voor ref (hangt van arbeidsvoorwaarden af) |
| Max. Werkende Snelheid | 250RPM onophoudelijk, 1000RPM bij tussenpozen |
| Het werk temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contact Materia | Edel metaal |
| Huisvestingsmateriaal | aluminiumlegering |
| IP Rang | IP51 |
| Max. Werkende Druk | Positieve Druk 1Mpa, Vacuüm-90kpa | |
| torsie | <0> | |
| Elektrogegevens | ||
| Spec. | gegevens | |
| Macht | Signaal | |
| Voltagewaaier | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | <500m> | <500m> |
| Looddraad Spec. | AWG17# Silver-plated teflondraad | AWG22# Silver-plated teflondraad |
| De lengte van de looddraad | norm 250mm (kan worden aangepast) |
|
| Insolutionweerstand | 500VAC@50Hz, 6s | |
| Elektrolawaai | <0> | |
Eigenschappen van 3402004 de Holle Ring van de Schachtmisstap
1. Het kan met een mechanisch wapen worden geïnstalleerd om samen te roteren.
2. Het steunt de transmissie van gemengde macht en signaleert, zoals USB, HDMI, 1000M Ethernet, VGA, DVI, coaxiaal rf (hoge frequentie), servomotorsignaal, industriële bussleepringen, etc.
3. Het kan samengeperste lucht, stoom, vacuüm, negatieve druk, positieve druk, en andere media in 360 graden overbrengen.
4. De maximumdruk is 1Mpa (vacuüm: -100kPa, kan de hogere druk worden aangepast).
5. Het steunt twee M5-havens voor 4~6mm pijpen.
6. De standaard holle schachtgrootte is 20mm.
Senring 3402004 reeksen pneumatische roterende verbinding is een veelzijdige en betrouwbare optie voor industriële toepassingen die de transmissie van gasmedia en diverse stromen vereisen. Zijn dubbel passageontwerp, brede waaier van media transmissie, en steun voor gemengde transmissie van stromen verstrekken flexibiliteit in systeemontwerp. Bovendien, zijn kleine grootte en lichtgewicht het gemakkelijk maakt te installeren en te handhaven.
Artikelnummerbeschrijving
Tekening
Standaard modellijst
| Model | Passages (Gas) | Havengrootte | Pijpgrootte |
| 3402004 | 2 passages | M5 | 4∼6mm |
| Model | Passages (Gas) | Havengrootte | Pijpgrootte | Macht/Signaal (5A/10A) | Lengte L (mm) |
| 3402004-0605 | 2 passages | M5 | 4∼6mm | 6 | 34.5 |
| 3402004-1205 | 2 passages | M5 | 4∼6mm | 12 | 52.5 |
