Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE,ISO9001,ROHS
Modelnummer:
31002006
Contacteer ons

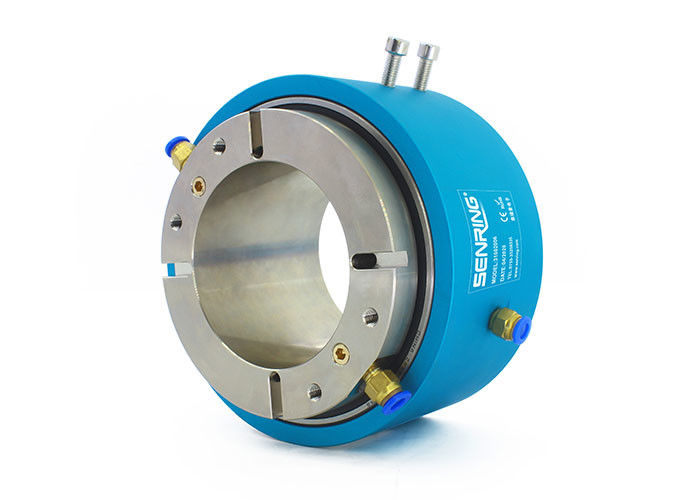

Beschrijving van 31002006 de Holle Ring van de Schachtmisstap
De de reeks pneumatische roterende verbinding van SenRing P31002006 is een dubbel-passage roterende verbinding die 360 graden kan roteren om twee kanalen van samengeperste lucht, stoom, vacuüm, en andere gasmedia over te brengen. Het steunt 6mm en 8mm luchtpijpen. De 3502 reeksen roterende pneumatische verbinding niet alleen brengt gas over, maar kan ook en diverse elektrische stromen mengen overbrengen die van 2A tot 800A gaan. Het wordt gekenmerkt door zijn kleine grootte, lichtgewicht, lage torsie, en veelvoudige gaspassages die zich niet in elkaar mengen.
Een holle 100mm pneumatische roterende verbinding is een apparaat dat de overdracht van samengeperste lucht of andere gassen terwijl het toestaan van een roterende schacht om door zijn centrum over te gaan toelaat. Het wordt algemeen gebruikt in pneumatische of hydraulische systemen waar het noodzakelijk is om gas of vloeistof naar een roterende component zoals een as of een klem over te brengen.
De roterende verbinding bestaat typisch uit twee delen, een stationair deel en een roterend deel. Het stationaire deel wordt opgezet aan de vaste component van het systeem, terwijl het roterende deel aan de roterende component wordt opgezet. De twee delen worden verbonden door een reeks verbindingen die het gas of de vloeistof verhinderen uit te lekken.
Eigenschappen van 31002006 de Holle Ring van de Schachtmisstap
1. Het kan machtslijnen, signaallijnen, Ethernet, USB, industriële bus, controlelijnen, solenoïdekleppen, en ontdekkende lijnen mengen.
2. De standaardinstallatievorm is flens, en de holle schachtinstallatie kan worden aangepast.
3. De media die kunnen worden overgegaan door zijn samengeperste lucht, waterstof, stikstof, chemisch gemengd gas, stoom, koelwater, warm water, hete olie, aardolie, zwavelzuur, dranken, enz.
Artikelnummerbeschrijving
Tekening
Standaard modellijst
| Model | Passages | Havengrootte | Pijpgrootte |
| 31002006 | 2 passages | G1/8“ | 6∼8mm |
Tekening
Standaard modellijst
| Artikelnummer. | Passages | Havengrootte | Pijpgrootte | Machtskringen (10A) | Signaalkringen (5A) | Lengte L (mm) |
| 31002006-0605 | 2 passages | G1/8“ | 6∼8mm | 0 | 6 | 64 |
| 31002006-0610 | 2 passages | G1/8“ | 6∼8mm | 6 | 0 | 64 |
| 31002006-1205 | 2 passages | G1/8“ | 6∼8mm | 0 | 12 | 88 |
| 31002006-1210 | 2 passages | G1/8“ | 6∼8mm | 12 | 0 | 88 |
| 31002006-1805 | 2 passages | G1/8“ | 6∼8mm | 0 | 18 | 112 |
| 31002006-1810 | 2 passages | G1/8“ | 6∼8mm | 18 | 0 | 112 |
| 31002006-2405 | 2 passages | G1/8“ | 6∼8mm | 0 | 24 | 136 |
| 31002006-2410 | 2 passages | G1/8“ | 6∼8mm | 24 | 0 | 136 |
Technische Beschrijving van de ring van de 31002006 reeksenmisstap
| Passages (Gas) | 2 passages |
| Pijpgrootte | 6~8mm pijp, G1/8“; Haven |
| Mechanische Gegevens | |
| Spec. | gegevens |
| Beroepsleven | 20millions voor ref (hangt van arbeidsvoorwaarden af) |
| Max. Werkende Snelheid | 250RPM onophoudelijk, 1000RPM bij tussenpozen |
| Het werk temperaturen. | -30°C~80°C |
| Het werkvochtigheid | 0~85% relatieve vochtigheid |
| Contact Materia | Edel metaal |
| Huisvestingsmateriaal | aluminiumlegering |
| IP Rang | IP51 |
| Max. Werkende Druk | Positieve Druk 1Mpa, Vacuüm-90kpa | |
| torsie | <0> | |
| Elektrogegevens | ||
| Spec. | gegevens | |
| Macht | Signaal | |
| Voltagewaaier | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutionweerstand | <500m> | <500m> |
| Looddraad Spec. | AWG17# Silver-plated teflondraad | AWG22# Silver-plated teflondraad |
| De lengte van de looddraad | norm 250mm (kan worden aangepast) |
|
| Insolutionweerstand | 500VAC@50Hz, 6s | |
| Elektrolawaai | <0> | |
