Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
HF0218-31
Contacteer ons

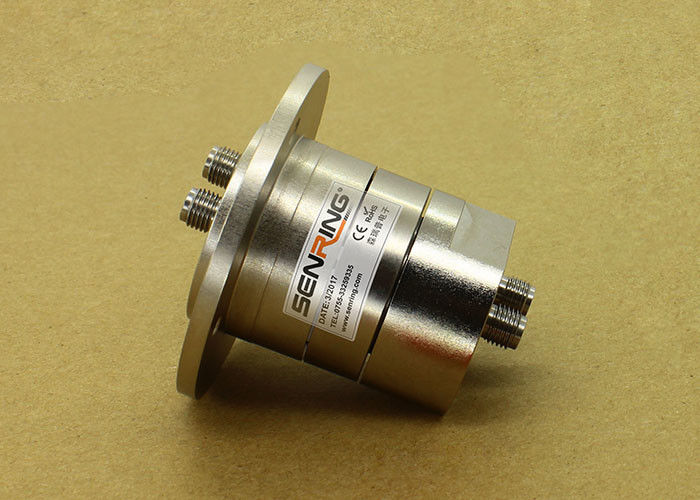

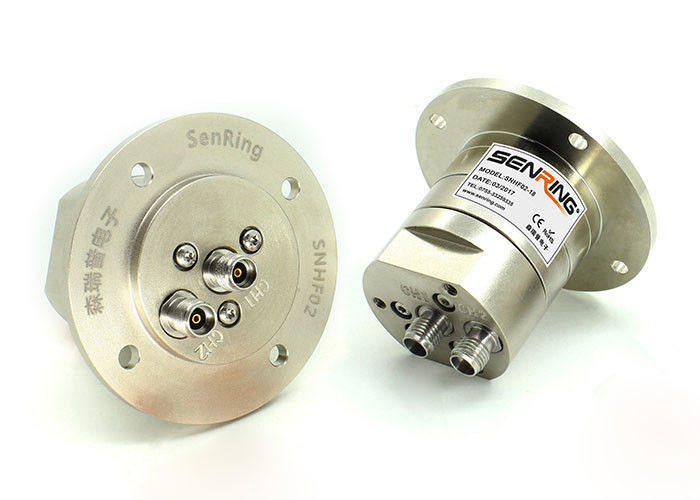

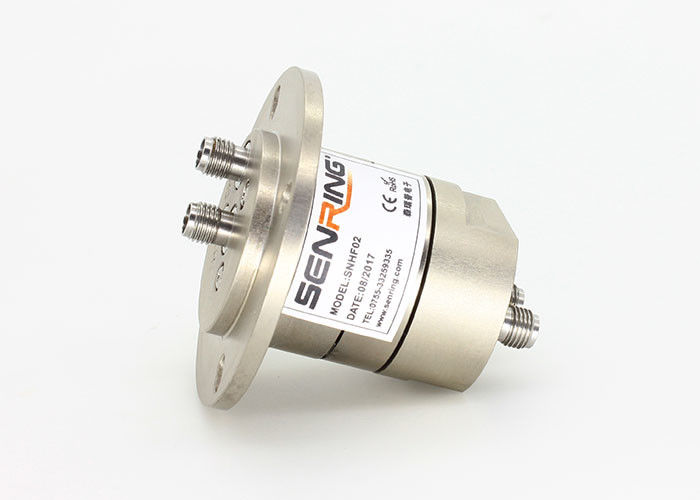

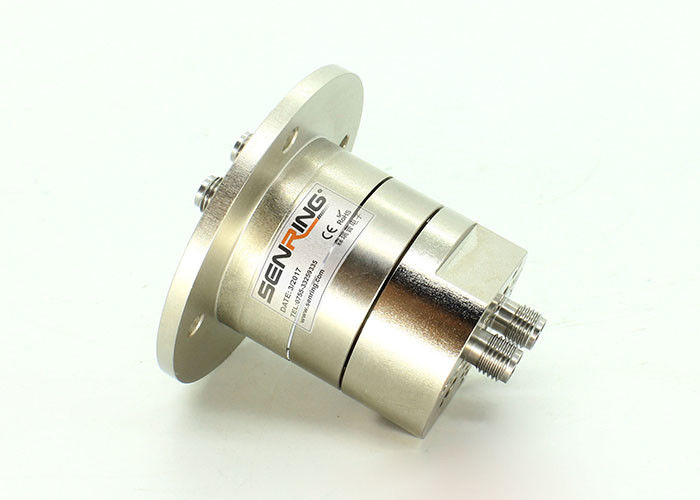

Dubbel - de Roterende Verbinding van de kanaal18ghz Hoge Frequentie voor Satellietantenne
Beschrijving van de Hoge Frequentie Roterende Verbinding van HF0218-31
Dubbele de reeks van SENRING HF0218-31 - kanaliseer de roterende schakelaar van 18GHz rf, frequentie DC~18GHz die, schakelaar sma-k/sma-k, is snelheid 60RPM.HF0218-31 de roteren het gebruikte overbrengen van analoge en digitale signalen, rf-Kanaal, kan worden aangepast om macht/signaal te combineren
Eigenschappen van de Hoge Frequentie Roterende Verbinding van HF0218-31
1. Rf-Kanaal: 2 kanalen;
2. Frequentie: DC~18GHz+DC~5GHz;
3. Laag toevoegingsverlies en verhouding van de voltage de bevindende golf;
4. Toepassing voor satelliet Ship-borne Antenne, peulen, voertuig, radar, de proefbank van de Microgolfantenne….enz. ;
5. Gebruikt in de 360° ononderbroken omwentelingsapparaten aan de signalen van de overdracht hoge frequentie;
6. Geïntegreerde structuur, gemakkelijke installatie;
Technische Beschrijving van de Hoge Frequentie Roterende Verbinding van HF0218-31
| Roterend gezamenlijk Spec. | ||
| kanaal 1 | kanaal 2 | |
| Schakelaartype | Sma-k | Sma-k |
| Stijl | Ik typ | Ik typ |
| Frequentie | Gelijkstroom aan 18 GHz | Gelijkstroom aan 5 GHz |
| Piek (maximum) macht | 3000W | 3000W |
| Gemiddelde (maximum) macht | 50 W @ 18 GHz | 50 W @ 5 GHz |
| (Maximum) VSWR | 1.2 @ 0 - 4 GHz 1.5 @ 4 - 18 GHz |
1.4 @ 0 - 2 GHz 2.0 @ 2 - 5 GHz |
| VSWR-(maximum) schommeling | 0,04 | 0,36 |
| Toevoegingsverlies | 0,08 dB @ 4 GHz 0,48 dB @ 18 GHz |
0,48 dB @ 2 GHz 0,98 dB @ 5 GHz |
| De schommeling van het toevoegingsverlies | 0,05 dB | 0,25 dB |
| Fase WAUW (Maximum graad) | 1 ° | 2 ° |
| Isolatie | 60 dB | |
| Roterende (maximum) snelheid | 60RPM |
| Beginnende (maximum) torsie | 5N.cm |
| Temperatuur | -40 aan +70℃ (het werktemperatuur) |
| -50 aan +70℃ (opslagtemperatuur) |
| Beroepsleven | > 10 miljoenen voor ref (hangt van arbeidsvoorwaarden af) |
| Roterende (maximum) torsie | 5 Ncm |
| Vochtigheid | 85% (het werkvochtigheid) |
| 95% (opslagvochtigheid) | |
| Isolerend materiaal | PTFE |
| IP rang | IP 60 per EN 60529 |
Artikelnummerbeschrijving
Tekening
