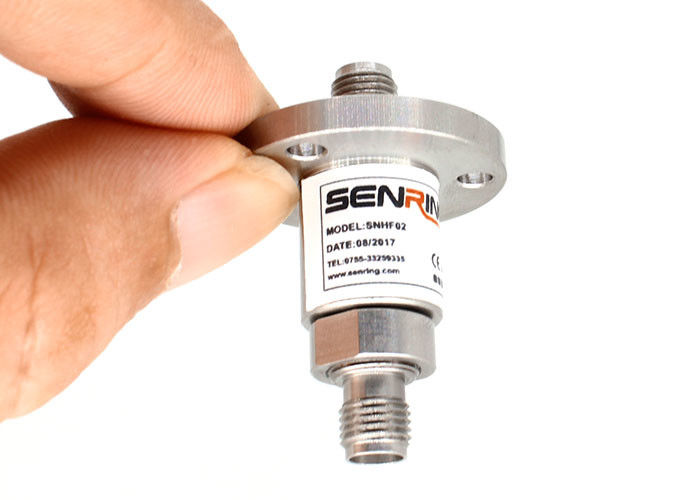

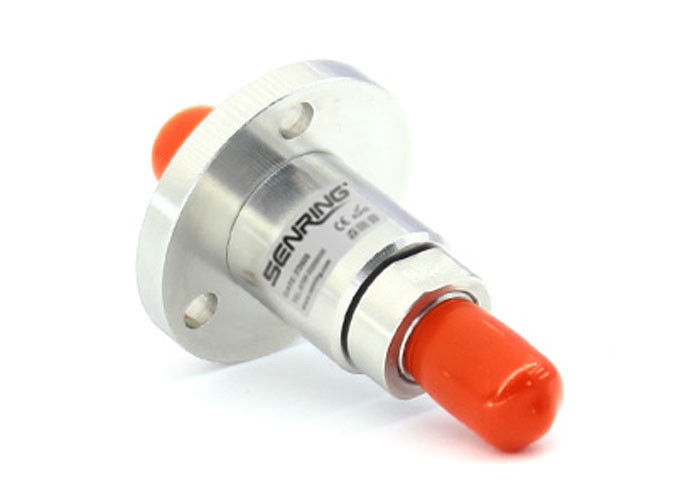

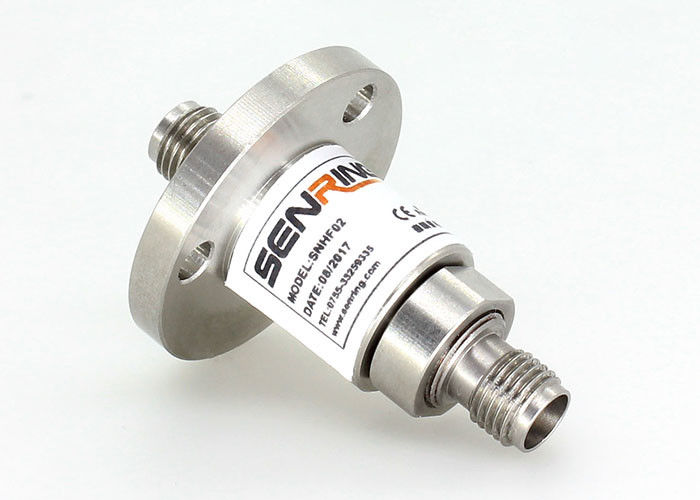

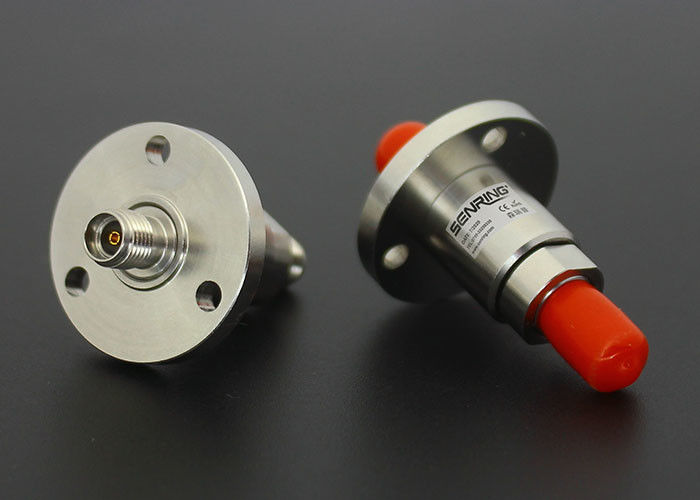

18 Ghz Hoge Frequentie Roterende Verbinding/Sleepring met Enig Kanaal voor het Gebruik van de Voertuigtoepassing
Beschrijving van de Hoge Frequentie Roterende Verbinding van HF0118-12
Van de de reeks is de coaxiale kabel van SENRING HF0118-12 de misstapring a1-ring van de kanaal18ghz rf de roterende gezamenlijke misstap, frequentie DC~18GHz, sma-k/sma-k schakelaar, het werksnelheid 100RPM. HF0118-12 is het gebruikte overbrengen van analoge en digitale signalen.
Eigenschappen van de Hoge Frequentie Roterende Verbinding van HF0118-12
1. Rf-Kanaal: 1 kanaal;
2. Frequentie: DC~18GHz;
3. Laag toevoegingsverlies en verhouding van de voltage de bevindende golf;
4. Toepassing voor satelliet Ship-borne Antenne, voertuig, radar, de proefbank van de Microgolfantenne….enz. ;
5. Gebruikt in de 360° ononderbroken omwentelingsapparaten aan de signalen van de overdracht hoge frequentie;
6. Geïntegreerde structuur, gemakkelijke installatie;
Technische Beschrijving van de Hoge Frequentie Roterende Verbinding van HF0118-12
| Schakelaartype | Sma-k (50Ω) |
| Frequentie | Gelijkstroom aan 18 Ghz |
| (Maximum) VSWR | 1.3@DC aan 10 GHz 1.4@DC aan 18 GHz |
| VSWR-(maximum) schommeling | 0,05 |
| Piek (maximum) macht | 3000W |
| Roterende (maximum) snelheid | 250RPM |
| Beginnende (maximum) torsie | 0.5N.cm |
| (Maximum) schakelaar aslading | ±0.1N |
| Isolerend materiaal | PTFE |
| Temperatuur | -55 aan +85℃ (het werktemperatuur) -55 aan +85℃ (opslagtemperatuur) |
| IP rang | IP 40 acc. EN 60529 |
| Stijl | Ik typ |
| Fase WAUW (Maximum graad) | 1° |
| Toevoegingsverlies | 0,25 dB @ gelijkstroom aan 10 GHz 0,30 dB @10 aan 18 GHz |
| De schommeling van het toevoegingsverlies | 0,05 dB |
| Gemiddelde (maximum) macht | 500 W @1 GHz 200 W @6GHz 100 W @12 GHz 30 W @18GHz |
| beroepsleven | > 10 miljoenen voor ref (hangt van arbeidsvoorwaarden af) |
| Roterende (maximum) torsie | 0,5 N.cm |
| (Maximum) schakelaar radiale lading | ±0.1N |
| Vochtigheid | 95% (het werkvochtigheid) 85% (opslagvochtigheid) |
Artikelnummerbeschrijving
Tekening
