Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
O022-12
Contacteer ons

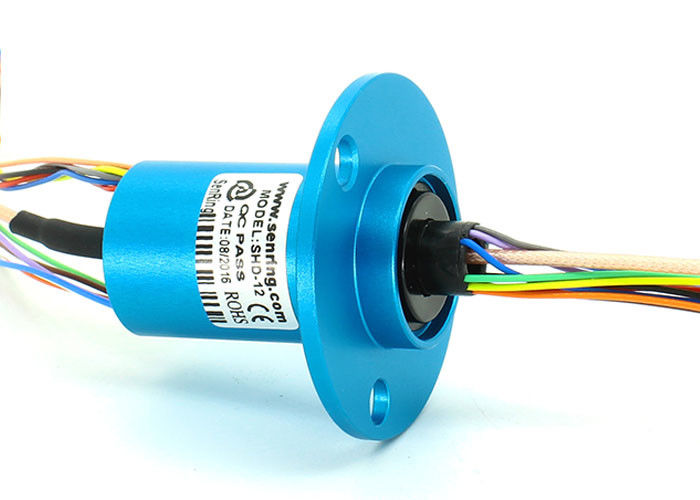

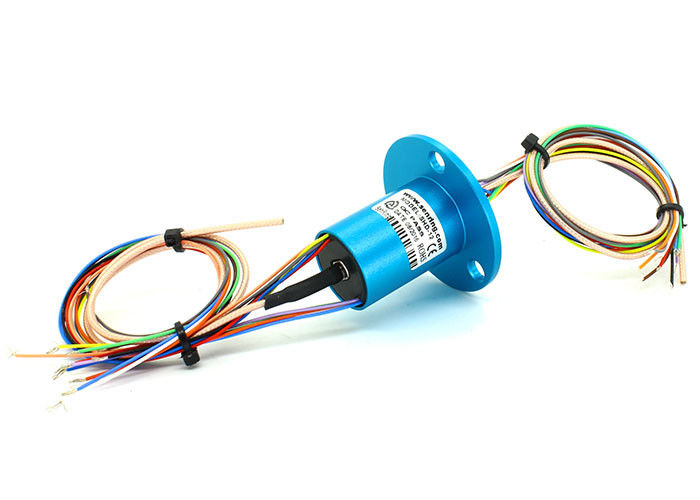

1 kanaal 1080P HD-signaal 12 circuits 2A stroom HD-SDI slip ring
Beschrijving van O022-12 HD-SDI slip ring
SENRING O022-12 seires HD video slip ring, kan 1 kanaal HD video signaal, DC ~ 3GHz coaxial HD signaal of 12 circuits 2A signaal verzenden bij 360° rotatie, nominale snelheid: 100RPM.SHD-12 serie HD slip ring,OD 22 mm, lengte 25.5,MMCX,SMA coaxiale connector optioneel.
HD-SDI slip ringen zijn high-end producten, speciaal ontworpen om high definition video signaal 1080P te ondersteunen.kan ook combineren met 1-24 circuits signaal en zwakke stroomHet gaat hierbij om borstels voor hardgoud, die een lage weerstandsfluctuatie en een lange levensduur garanderen.Dit product wordt voornamelijk gebruikt voor de verzending van het zwakke besturingssignaal voor kleine en middelgrote toepassingen, zoals video, besturing, sensor, stroom, Ethernet, enz.
Kenmerken van O022-12 HD-SDI slip ring
1. Ondersteunt DC~3GHz, kan stabiel 1080P HD videosignaal verzenden;
2. solide, met flenster;
3. Kan 1 kanaal HD video slip ring +12 circuits 2A vermogen/signaal verzenden bij 360° rotatie;
4. OD22mm,lengte:25.5 mm;
5. kan worden gecombineerd om HF-signaal, besturingssignaal, video-signaal en andere signalen te verzenden;
6. Uitstekende elektrische transmissie en rotatie prestaties;
7Typische toepassing: HD-beveiligingsbewaking, fotografische camera, HD-camera en andere velden.
Technische specificatie van O022-12 HD-SDI slip ring
| Frequentiegraad | DC-3 GHz |
| Fluctuatie van het invoegverlies | +/- 0,05 dB |
| Specificatie | RG405 |
| VSWR | ≤ 1.3 |
| Impedantie | 50Ω |
| Mechanische gegevens | |
| Specificaties | gegevens |
| werkende levensstijl | 10 miljoen voor referenten (afhankelijk van de arbeidsomstandigheden) |
| Rotatiesnelheid | 250 rpm continu |
| werktijd. | -30 °C ~ 80 °C |
| werkvochtigheid | 0∼85% RH |
| contactmateriaal | verwijst naar de tabel van de slipringkwaliteit |
| huismateriaal | aluminiumlegering |
| koppel | 0.1N.m+(0.03N.m/6 circuits) |
| Invoegverlies | 0.65dB/1GHz Max. |
| rendementverlies | -18 dB/1GHz Max. |
| Maximale snelheid | 50 RPM |
| VSWR-schommelingen | +/- 0.05 |
| Stijl | BNC/F (opties) |
| Elektrische gegevens | |
| Specificaties | gegevens |
| Spanningsbereik | 0∼440VAC/VDC |
| isolatieweerstand | ≥ 1000MΩ/500VDC |
| Specificatie van de looddraad. | AWG26# Zilveren teflon |
| lengte van de looddraad | standaard 250mm (kan aangepast worden) |
| Dielectrische sterkte | 500VAC@50Hz,60s |
| Elektrisch lawaai | < 0,01Ω |
| Elektrisch lawaai | < 10 mΩ |
| CE-certificaat | - Ja, dat klopt. |
| materiaal | RoHS-conform |
Tekening
