De industriële Aangepaste Signalen van Ring Stable Transmission Of Profibus van de Signaalmisstap

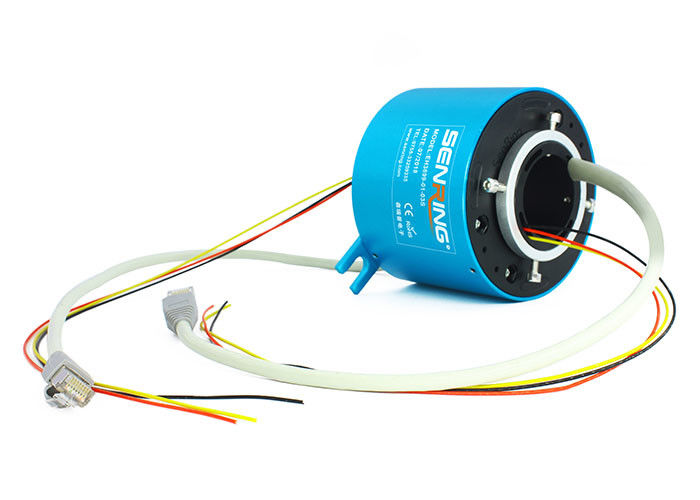

Beschrijving van BH38119-de Ring van de Signaalmisstap
De industriële Bussleepringen hebben verscheidene voordelen die effectief de efficiency van de gegevenstransmissie en de betrouwbaarheid van roterend materiaal verbeteren, die aan de behoeften van industriële automatisering en controlesystemen voldoen.
De BH38119-de misstapring van het reeks sterke en zwakke elektrosignaal is een aangepaste reeks van de misstapring met een 50mm opening en 119mm een buitendiameter. Behalve de vaste opening en de buitendiameter, kunnen de signaaltypes worden aangepast. De BH38119-ring van de reeksmisstap kan niet alleen 2A/5A/10A/30A-stromen door 360 graden overbrengen omwentelings maar ook stabiel en nauwkeurig diverse signalen zoals HDMI, hd-SDI, 100M/1000M Ethernet, rs-232, rs-485, rs-422, Profibus-bussignaal, enz. overbrengen. Het maximumaantal kringen voor BH38119 is 168, die aan de meeste vereisten kunnen voldoen.
Eigenschappen van BH38119-de Ring van de Signaalmisstap

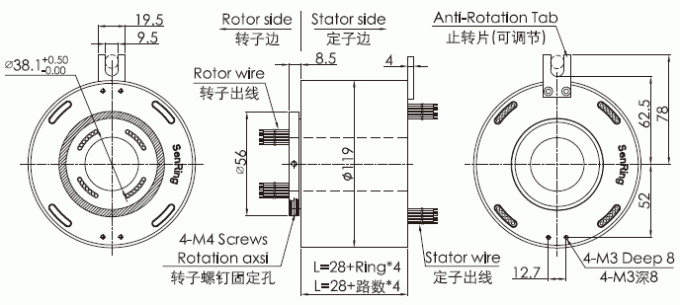

1. Gatengrootte van 38.1mm en een buitendiameter van 119mm met een maximum die van 168 kringen, het maken voor gebruik in diverse toepassingen geschikt.
2. Brengt nauwkeurig hoge snelheidsgegevens, met inbegrip van Gigabit Ethernet over, verzekerend snelle en betrouwbare gegevensoverdracht.
3. Stabiele transmissie van diverse signaaltypes, zoals rs-232, rs-485, rs-422, VGA, en andere communicatie protocollen.
4. Stabiele transmissie van industriële bussignalen, zoals Profibus, LonWorks, CanBus, DeviceNet, ControlNet, en andere communicatie die protocollen wijd in industriële automatisering en controlesystemen worden gebruikt.
5. Kan gemengde signalen, zoals USB, HDMI, 1000M Ethernet, optische vezel overbrengen, VGA, DVI, coaxiaal rf (hoge frequentie), onder andere, makend het voor diverse toepassingen geschikt.
6. Stabiele transmissie van Ethernet-gegevens bij snelheden die van 10m/100M/1000M BaseT, betrouwbare gegevensoverdracht in industriële Ethernet-netwerken verzekeren.
| kringen nr. | 2~168circuits (hangt van model af) |
| voltageclassificatie | 0~690 VDC/VAC |
| Huisvestingsmateriaal | AL legering |
| Beroepsleven | > 80 miljoenen voor ref (hangt van arbeidsvoorwaarden af) |
| Elektrolawaai | <10m> |
| diëlektrische sterkte | 800VDC@50Hz |
| Diëlektrische Sterkte | 1000MΩ@600VDC |
| Het werk Temperaturen. | -40℃ ~ 80°C |
| mechanische trilling | Mil-std-810E |
| Huidig | signaal (2A), 10A/circuit |
| max. roterende snelheid | 250RPM onophoudelijk, 1000RPM bij tussenpozen |
| torsie | 0.1N.m; +0.03N.m/6 draad |
| Contactmateriaal | edel metaal: gouden legering |
| contactweerstand | <20m> |
| Looddraad Spec. | UL Teflon@Awg22, Awg16 |
| de lengte van de looddraad | 300mm |
| IP Rang | IP51 |
| Het werkvochtigheid | relatieve vochtigheid van 10% ~ 85% |
| Ce-certificaat | JA |
| materiaal | Volgzame RoHS |

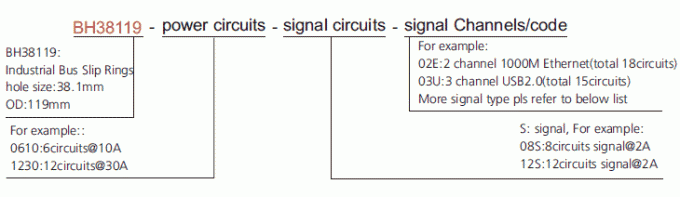

F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)
E - 1000M Ethernet (1000 BaseT Ethernet) - RJ45 (9circuits)
P - Profibus (Profibus - 4-speld D-Sub) (4circuits)
C - Canbus (Canbus - 4-speld D-Sub) (4circuits)
D - Netto apparaat - 5 Pin Micro Change (5 kringen)
T - Netto controle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Het signaal van de servomotorcodeur (8circuits)
E1 - Industriële Ethernet (9circuits)
