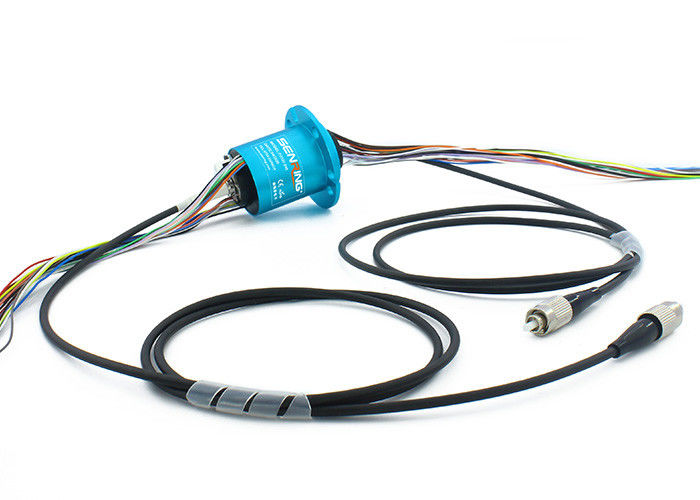

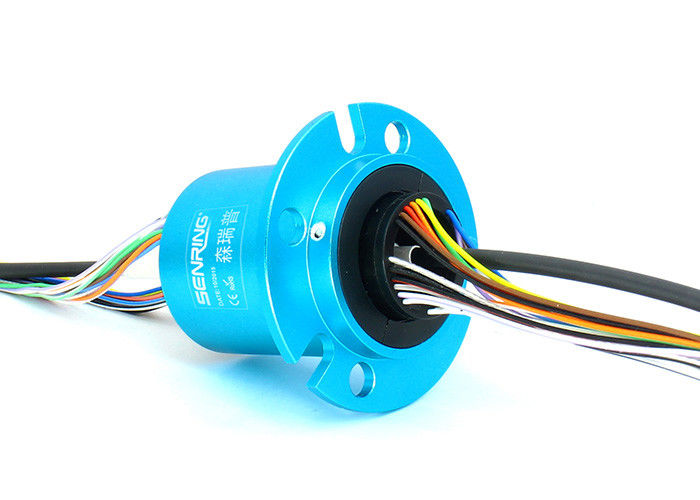

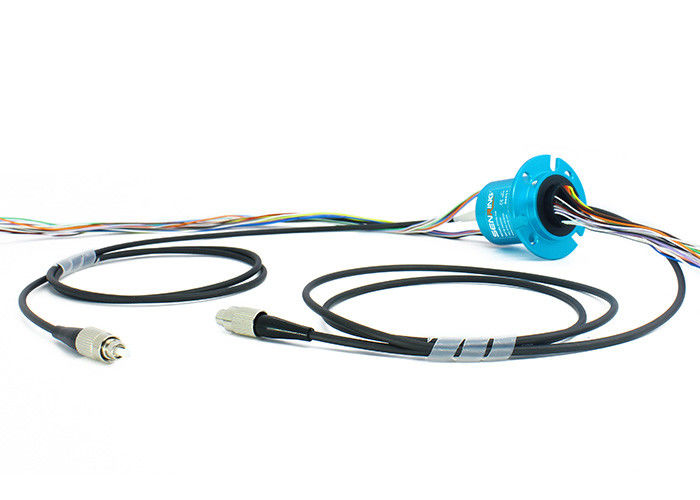

Vezel Optische Misstap Ring Rotary Joint With 2000 T/min-het Werk Snelheid voor Roterend Materiaal
Beschrijving van FO102-Vezel Optische Roterende Verbinding
SENRING 1 van de de ringsvezel van de kanaal vezel-Elektrische misstap Optische roterende verbinding ook genoemd 1 kanaalvezel Optische misstapring, 1 kanaalvezel (steun enige wijze/multi-mode) kan datum zonder verlies overbrengen wanneer het onbeperkte roating 360°
Eigenschappen van FO102-Vezel Optische Roterende Verbinding
1. Kan het optische signaal van de enig kanaalvezel overbrengen wanneer het roating 360°;
2. lengte: 1310nm;
3. Laag toevoegingsverlies, hoge snelheid;
4. Contact niet, geen wrijving, lang beroepsleven, de revoluties van >100 miljoen (20-30 miljoenenrevoluties voor het model van het signaalkanaal);
5. Kan worden gecombineerd om macht, controlesignaal, micropower signaal over te brengen van computer antomative controle;
6. Kan met de traditionele elektrische misstapring worden gecombineerd om macht en hoge snelheidsgegevens over te brengen;
7. Kleine grootte, lichtgewicht, hoge verbindingsrang;
8. Het signaal van de optische vezeltransmissie, geen lekkage, geen elektromagnetische interferentietransmissie over lange afstand.
Technische Beschrijving van FO102-Vezel Optische Roterende Verbinding
| punt/type | Enige wijze (SM) | multiwijze (MM.) |
| Bandbreedte (NM) | ±50 | |
| Maximum toevoegingsverlies, 23℃ (dB) | 1.2 | 0,7 |
| De schommeling van het toevoegingsverlies (dB) | ≤0.6 | ≤0.4 |
| Terugkeerverlies (dB) | ≥55 (zonder schakelaar) | ≥40 (zonder schakelaar) |
| maximum macht (W) | 0,5 | |
| Maximum snelheid (t/min) | 2000 | |
| Beroepsleven | >200 miljoen | |
| Het werktemperatuur (℃) | -20~60 | |
| Opslagtemperatuur (℃) | -50~85 | |
| specificatie | gegevens | |
| macht | signaal | |
| voltagewaaier | 0~440VAC/VDC | 0~440VAC/VDC |
| isolatieweerstand | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| looddraad Spec. | AWG26# Silver-plated teflon | AWG26# Silver-plated teflon |
| de lengte van de looddraad | norm 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 500VAC@50Hz, jaren '60 | |
| Elektrolawaai | <0> | |
| Mechanische Gegevens | |
| specificatie | gegevens |
| beroepsleven | 8000 miljoenen voor ref (hangt van arbeidsvoorwaarden af) |
| Roterende snelheid | 250RPM |
| Het werktemperatuur | -20℃~60℃ |
| het werkvochtigheid | 0~85% relatieve vochtigheid |
| contactmateriaal | edel metaal |
| huisvestingsmateriaal | aluminiumlegering |
| torsie | 0.1N.m; +0.03N.m/6 kringen |
| IP rang | IP51 |
Artikelnummerbeschrijving
Tekening
