Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001,ROHS,REACH
Modelnummer:
FO109
Contacteer ons

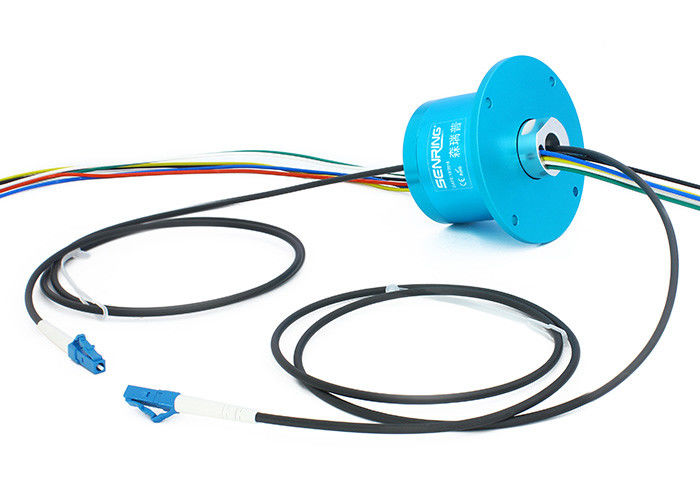

1 Ring van de kanaal de vezel-Elektrische Misstap 1310nm/1550nm FORJ van Sleepringen
Beschrijving van FO109-Vezel Optische Roterende Verbinding
De 1 optische roterende verbinding van de kanaalvezel (single-mode/multi-mode steunen) kan 1 kanaal van vezel optische signalen en 1-72 kanalen van elektrosignaalwegen gelijktijdig tijdens 360 graad onbeperkte ononderbroken of intermitterende omwenteling overbrengen. Het is geschikt voor plaatsen die onbeperkte omwenteling terwijl ook het moeten gegevens of signalen met hoge capaciteit van een vaste positie in een roterende positie overbrengen vereisen. Het kan mechanische prestaties verbeteren, systeemverrichting vereenvoudigen, en schade aan optische die vezels vermijden door de omwenteling van het bewegen van verbindingen wordt veroorzaakt.
Eigenschappen van FO109-Vezel Optische Roterende Verbinding
1. Het kan enige of veelvoudige vezel optische signalen met omwenteling met meerdere kanalen overbrengen.
2. Kunnen de vezel optische schakelaars uit FC, Sc, ST, SMA, of LC (PC en APC) worden geselecteerd, enz.
3. Het kan transmissie van voeding, controlesignalen, instrument, en micro-elektriciteit signalen mengen voor computer automatische controle die worden vereist.
4. Het kan samen met traditionele elektrische sleepringen worden gebruikt om electro-optische hybride sleepringen te creëren voor het overbrengen van macht en hoge snelheidsgegevens.
5. Het is niet-contact, niet wrijvings, met een lange levensduur van zelfs 100 miljoen draaien (enige kern boven 200-300 miljoen draaien).
6. Het is veilig, betrouwbaar, lekvrij, en zonder elektromagnetische interferentie, die transmissie over lange afstand toelaten.
Toepassing:
1. tussen in onderzeese robot en een controleschip
2. tussen in radarantenne en systeem het aan boord van de signaalverwerking
3. met de console van het de autolichaam van de blokkenwagen roterende toren
4. tussen in lassenrobot en console
5. verre mechanische input en uitvoerapparaten en controle
Technische Beschrijving van FO109-Vezel Optische Roterende Verbinding
| punt/type | Enige wijze (SM) | multiwijze (MM.) |
| Bandbreedte (NM) | ±50 | |
| Maximum toevoegingsverlies, 23℃ (dB) | 1.2 | 0,7 |
| De schommeling van het toevoegingsverlies (dB) | ≤0.6 | ≤0.4 |
| Terugkeerverlies (dB) | ≥55 (zonder schakelaar) | ≥40 (zonder schakelaar) |
| maximum macht (W) | 0,5 | |
| Maximum snelheid (t/min) | 400 | |
| Beroepsleven | >200 miljoen | |
| Het werktemperatuur (℃) | -20~60 | |
| Opslagtemperatuur (℃) | -50~85 | |
| specificatie | gegevens | |
| macht | signaal | |
| voltagewaaier | 0~440VAC/VDC | 0~440VAC/VDC |
| isolatieweerstand | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| looddraad Spec. | AWG17# Silver-plated teflon | AWG22# Silver-plated teflon |
| de lengte van de looddraad | norm 300mm (kan worden aangepast) | |
| Diëlektrische Sterkte | 500VAC@50Hz, jaren '60 | |
| Elektrolawaai | <0> | |
| Mechanische Gegevens | |
| specificatie | gegevens |
| beroepsleven | 8000 miljoenen voor ref (hangt van arbeidsvoorwaarden af) |
| Roterende snelheid | 250RPM |
| Het werktemperatuur | -20℃~60℃ |
| het werkvochtigheid | 0~85% relatieve vochtigheid |
| contactmateriaal | edel metaal |
| huisvestingsmateriaal | aluminiumlegering |
| storque | 0.1N.m; +0.03N.m/6 kringen |
| IP rang | IP51 |
Artikelnummerbeschrijving
Tekening
| FO109 reeks 1 lijst van de de rings modelselectie van de kanaal vezel-Elektrische misstap; | ||||
| Model | Vezelkanaal nr. | Machtskringen nr. (10A) | Signaalkringen nr. (2A/5A) | Lengte L (mm) |
| FO109-02S | 1 | 0 | 2 | 32 |
| FO109-0210 | 1 | 2 | 0 | 32 |
| FO109-03S | 1 | 0 | 3 | 36 |
| FO109-0310 | 1 | 3 | 0 | 36 |
| FO109-06S | 1 | 0 | 6 | 48 |
| FO109-0210-04S | 1 | 2 | 4 | 48 |
| FO109-0410-02S | 1 | 4 | 2 | 48 |
| FO109-1210-12S | 1 | 12 | 12 | 120 |
| FO109-1810-06S | 1 | 18 | 6 | 120 |
| FO109-2410 | 1 | 24 | 0 | 120 |
| Fo109-JAREN '30 | 1 | 0 | 30 | 144 |
| FO109-0610-24S | 1 | 6 | 24 | 144 |
| FO109-1210-18S | 1 | 12 | 18 | 144 |
| FO109-1810-12S | 1 | 18 | 12 | 144 |
| FO109-0610 | 1 | 6 | 0 | 48 |
| FO109-12S | 1 | 0 | 12 | 72 |
| FO109-0210-10S | 1 | 2 | 10 | 72 |
| FO109-0310-09S | 1 | 3 | 9 | 72 |
| FO109-0610-06S | 1 | 6 | 6 | 72 |
| FO109-0810-04S | 1 | 8 | 4 | 72 |
| FO109-1010-02S | 1 | 10 | 2 | 72 |
| FO109-18S | 1 | 0 | 18 | 96 |
| FO109-0210-16S | 1 | 2 | 16 | 96 |
| FO109-0410-14S | 1 | 4 | 14 | 96 |
| FO109-0610-12S | 1 | 6 | 12 | 96 |
| FO109-0810-10S | 1 | 8 | 10 | 96 |
| FO109-1010-08S | 1 | 10 | 8 | 96 |
| FO109-1210-06S | 1 | 12 | 6 | 96 |
| FO109-1410-04S | 1 | 14 | 4 | 96 |
| FO109-1610-02S | 1 | 16 | 2 | 96 |
| FO109-24S | 1 | 0 | 24 | 120 |
| Fo109-0410-JAREN '20 | 1 | 4 | 24 | 120 |
| FO109-0610-18S | 1 | 6 | 18 | 120 |
| FO109-2410-06S | 1 | 24 | 6 | 144 |
| FO109-3010 | 1 | 30 | 0 | 144 |
| FO109-36S | 1 | 0 | 36 | 168 |
| Fo109-0610-JAREN '30 | 1 | 6 | 30 | 168 |
| FO109-1210-24S | 1 | 12 | 24 | 168 |
| FO109-3610 | 1 | 36 | 0 | 168 |
| FO109-42S | 1 | 0 | 42 | 192 |
| FO109-0610-36S | 1 | 6 | 36 | 192 |
| Fo109-1210-JAREN '30 | 1 | 12 | 30 | 192 |
| FO109-48S | 1 | 0 | 48 | 216 |
| FO109-0610-42S | 1 | 6 | 42 | 216 |
| FO109-0910-39S | 1 | 9 | 39 | 216 |
| FO109-1210-36S | 1 | 12 | 36 | 216 |
| Fo109-1810-JAREN '30 | 1 | 18 | 30 | 216 |
| FO109-2410-24S | 1 | 24 | 24 | 216 |
| Fo109-JAREN '60 | 1 | 0 | 60 | 264 |
| FO109-0610-54S | 1 | 6 | 54 | 264 |
| FO109-0910-51S | 1 | 9 | 51 | 364 |
| FO109--1210-48S | 1 | 12 | 48 | 364 |
| FO109-72S | 1 | 0 | 72 | 312 |
| FO109-1210 | 1 | 12 | 0 | 72 |
