Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
BH1286
Contacteer ons

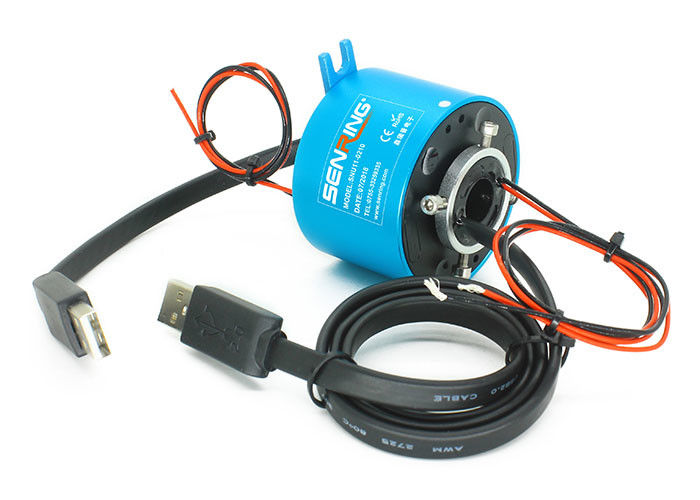

Industriële Busmisstap Ring Hole Size 12.7mm OD 86mm Maximum 96 Kringen
Beschrijving van BH1286-de Ring van de Signaalmisstap
De BH1286-de misstapring van het reeks sterke en zwakke elektrosignaal is een aangepaste misstapring met een 12.7mm opening, die niet alleen 2A/5A/10A/30A-stromen door 360 graden kan overbrengen omwentelings, maar ook (stabiele en nauwkeurige) transmissie van diverse signalen zoals HDMI, hd-SDI, 100M/1000M Ethernet, rs-232, rs-485, rs-422, Profibus-bussignaal, enz. aanpassen. Het kan in om het even welk apparaat worden gebruikt dat omwenteling 360° en transmissie van diverse controlesignalen vereist.
Eigenschappen van BH1286-de Ring van de Signaalmisstap

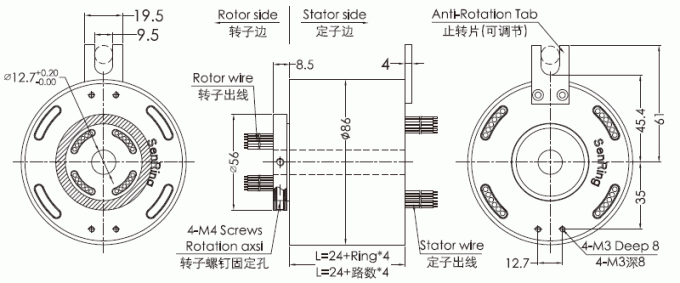

1. gatengrootte 12.7mm, OD 86mm, max. 96 kringen;
2. Kan hoge snelheidsgegevens zonder fouten overbrengen;
3. Breng stabiel diverse signalen zoals rs-232, rs-485, rs-422, VGA over;
4. Breng stabiel diverse bussignalen zoals Profibus, LonWorks, CanBus, DeviceNet, ControlNet over;
5. Gemengde transmissie van USB, HDMI, Gigabit Ethernet, vezel, VGA, DVI, signalen de coaxiale van rf (hoge frequentie);
6. Stabiel de gegevens breng van Ethernet (10M/100M/1000M BaseT) over.
| kringen nr. | 2~96circuits (hangt van model af) |
| voltageclassificatie | 0~440 VDC/VAC |
| Huisvestingsmateriaal | AL legering |
| Beroepsleven | > 80 miljoenen voor ref (hangt van arbeidsvoorwaarden af) |
| Elektrolawaai | <10m> |
| diëlektrische sterkte | 800VDC@50Hz |
| Diëlektrische Sterkte | 1000MΩ@600VDC |
| Het werk Temperaturen. | -40℃ ~ 80°C |
| mechanische trilling | Mil-std-810E |
| Huidig | signaal (2A), 10A/circuit |
| max. roterende snelheid | 250RPM onophoudelijk, 1000RPM bij tussenpozen |
| torsie | 0.1N.m; +0.03N.m/6 draad |
| Contactmateriaal | edel metaal: gouden legering |
| contactweerstand | <20m> |
| Looddraad Spec. | UL Teflon@Awg22, Awg16 |
| de lengte van de looddraad | 300mm |
| IP Rang | IP51 |
| Het werkvochtigheid | relatieve vochtigheid van 10% ~ 85% |
| Ce-certificaat | JA |
| materiaal | Volgzame RoHS |

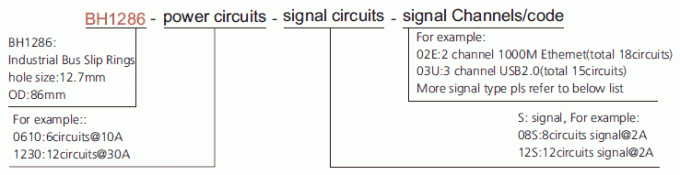

F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)
E - 1000M Ethernet (1000 BaseT Ethernet) - RJ45 (9circuits)
P - Profibus (Profibus - 4-speld D-Sub) (4circuits)
C - Canbus (Canbus - 4-speld D-Sub) (4circuits)
D - Netto apparaat - 5 Pin Micro Change (5 kringen)
T - Netto controle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Het signaal van de servomotorcodeur (8circuits)
E1 - Industriële Ethernet (9circuits)
Het Hoe kan ik kiest een misstapring?
De juiste selectie van een oplossing van de misstapring vereist details over de werkende parameters van uw toepassing met inbegrip van totale kringen, voltage en ampèren per kring, werkende snelheid, en opzettend type. Als u zeker bent dat een douane/een gewijzigde oplossing zeer waarschijnlijk of behoeftehulp in uw selectie worden vereist, contacteer Begonnen ons om te worden.
