Plaats van herkomst:
China
Merknaam:
senring
Certificering:
CE, ISO9001
Modelnummer:
BH50130
Contacteer ons

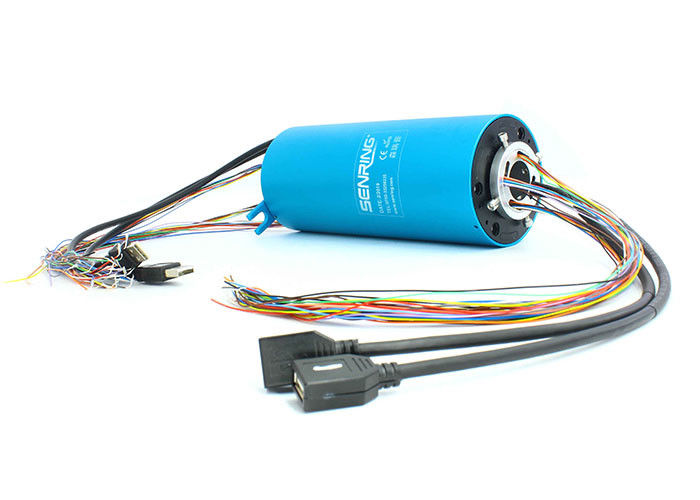

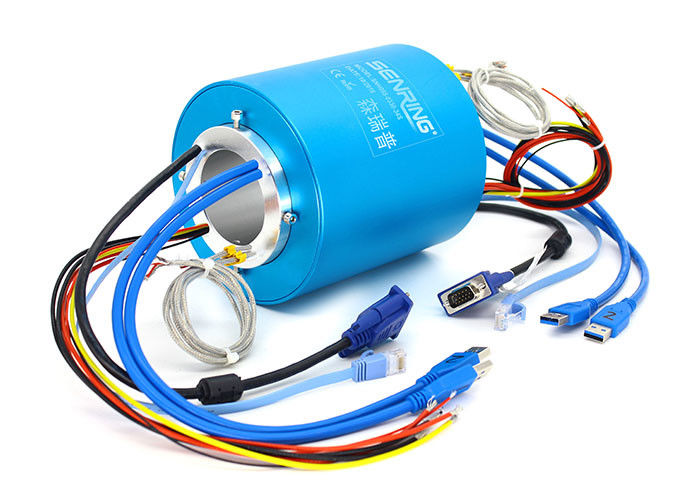

De industriële Misstap Ring Hole Size 50mm OD 130mm van het Bussignaal Maximum 96 Kringen
Beschrijving van BH50130-de Ring van de Signaalmisstap
De BH50130-de misstapring van het reeks sterke en zwakke elektrosignaal is een aangepaste reeks van de misstapring met een 50mm opening en 130mm een buitendiameter. Behalve de vaste opening en de buitendiameter, kunnen de signaaltypes worden aangepast. De BH50130-ring van de reeksmisstap kan niet alleen 2A/5A/10A/30A-stromen door 360 graden overbrengen omwentelings maar ook stabiel en nauwkeurig diverse signalen zoals HDMI, hd-SDI, 100M/1000M Ethernet, rs-232, rs-485, rs-422, Profibus-bussignaal, enz. overbrengen. Het maximumaantal kringen toegestaan voor BH50130 is 96. Als het daadwerkelijke aantal vereiste kringen 96 overschrijdt, gelieve het technische personeel van SENRING voor aanpassing te contacteren.
Eigenschappen van BH50130-de Ring van de Signaalmisstap
1. gatengrootte 50mm, OD 130mm, max. 96 kringen;
2. breng nauwkeurig hoge snelheidsgegevens over
3. breng stabiel allerlei signalen, zoals rs-232, rs-485, rs-422, VGA, enz. over
4. breng nauwkeurig allerlei industriële bussignalen over, zoals Profibus, LonWorks, CanBus, DeviceNet, en ControlNet;
5. breng gemengde signalen, zoals optisch USB, HDMI, 1000M ethernet, vezel, VGA, DVI, coaxiaal rf (hoge frequentie) over, enz.
| kringen nr. | 2~96circuits (hangt van model af) |
| voltageclassificatie | 0~440 VDC/VAC |
| Huisvestingsmateriaal | AL legering |
| Beroepsleven | > 80 miljoenen voor ref (hangt van arbeidsvoorwaarden af) |
| Elektrolawaai | <10m> |
| diëlektrische sterkte | 800VDC@50Hz |
| Diëlektrische Sterkte | 1000MΩ@600VDC |
| Het werk Temperaturen. | -40℃ ~ 80°C |
| mechanische trilling | Mil-std-810E |
| Huidig | signaal (2A), 10A/circuit |
| max. roterende snelheid | 250RPM onophoudelijk, 1000RPM bij tussenpozen |
| torsie | 0.1N.m; +0.03N.m/6 draad |
| Contactmateriaal | edel metaal: gouden legering |
| contactweerstand | <20m> |
| Looddraad Spec. | UL Teflon@Awg22, Awg16 |
| de lengte van de looddraad | 300mm |
| IP Rang | IP51 |
| Het werkvochtigheid | relatieve vochtigheid van 10% ~ 85% |
| Ce-certificaat | JA |
| materiaal | Volgzame RoHS |
F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)
E - 1000M Ethernet (1000 BaseT Ethernet) - RJ45 (9circuits)
P - Profibus (Profibus - 4-speld D-Sub) (4circuits)
C - Canbus (Canbus - 4-speld D-Sub) (4circuits)
D - Netto apparaat - 5 Pin Micro Change (5 kringen)
T - Netto controle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Het signaal van de servomotorcodeur (8circuits)
E1 - Industriële Ethernet (9circuits)
Het Hoe kan ik kiest een misstapring?
De juiste selectie van een oplossing van de misstapring vereist details over de werkende parameters van uw toepassing met inbegrip van totale kringen, voltage en ampèren per kring, werkende snelheid, en opzettend type. Als u zeker bent dat een douane/een gewijzigde oplossing zeer waarschijnlijk of behoeftehulp in uw selectie worden vereist, contacteer Begonnen ons om te worden.
